Построение овала по заданным осям показано на рис. 14, е . Центры сопрягаемых дуг в данном случае находятся на линии, которая проходит через середину отрезка АЕ . Последовательность построения отрезка АЕ обозначена цифрами 1 и 2 .

Овоид – овал, имеющий одну ось симметрии. Построение овоида показано на рис. 14, ж , где последовательность выполнения обозначена цифрами 1, 2, 3 . Чтобы овоид был более удлиненным, центры дуг О 1 и О 2 отдаляются. Их положение определяется по желанию.

Силуэты овала и овоида не всегда устраивают резчика. Более строгую форму имеет эллипс. Самое простое и распространенное построение эллипса показано на рис. 15, а .

В данном случае производят обвод карандашом с помощью нити, концы которой прикреплены к гвоздикам. Гвоздики вбивают в точки фокусов эллипса F 1 и F 2. Длина нити должна соответствовать длине отрезка АВ . Форма эллипса определяется отношением его осей. Фокусы эллипса при этом располагаются следующим образом: из точки D циркулем делают засечки на отрезке АВ . Радиус циркуля должен быть равен отрезку АО , то есть большой полуоси. Этот способ очень удобен для построения крупных эллипсов или же тогда, когда есть возможность забить в основу гвозди. Следует отметить, что данное построение может быть не всегда точным.

Наиболее универсальный способ построения эллипса, который не требует нитей и гвоздей, представлен на рис. 15, б . Для построения берут полоску бумаги с ровным обрезом (лучше всего согнуть бумагу вдоль). На полоске бумаги, у ее кромки, делают засечки: расстояние от точки 1 до точки 2 соответствует длине отрезка АО ; расстояние от точки 1 до точки 3 соответствует длине отрезка DO . Полоску с засечками перемещают по полю эллипса таким образом, чтобы точки 2 и 3 находились на линиях осей или на их продолжении. В результате получается последовательное перемещение точки 1 по линии эллипса. Полученные в результате чертежа точки отмечают карандашом и соединяют с помощью лекала или от руки.

Удобно строить точки только на четверти эллипса (рис. 15, в ). Затем циркулем подбирают радиус для дуги, которая совпадает с большинством точек в крутой части эллипса. Второй радиус – для пологой части эллипса – строят аналогично. В результате построения полученные дуги немного не будут стыковаться. Эти участки доводят от руки. Радиусы, подобранные на четверти эллипса, определяют полные дуги с обеих сторон эллипса. Симметрия и строгость кривой при этом гарантированы. Главное условие для подобного построения – расположение осей точно под прямым углом друг к другу.

Чтобы более точно приблизить кривую к эллипсу, используют более двух сопрягаемых дуг. Например, на участке стыка двух дуг, которые использовались для построения, можно провести третью (рис. 15, г ). Для этого из точек 2 и 3 на данном участке эллипса проводят перпендикуляры к осям. Точку их пересечения 4 соединяют с точкой 1 . На этой линии будет лежать центр дуги данного участка эллипса. Касательная к эллипсу пройдет в точке 1 и будет перпендикулярна линии 1–4 .

Подобные построения используют, например, при изготовлении резных рамок. Если взять ширину рамы одинаковой по всему периметру (рис. 15, д, 1 ), то она не будет смотреться правильно построенной. Так же плохо воспринимается зрительно и рама, у которой коэффициенты соотношения осей во внешнем и внутреннем эллипсах одинаковы (рис. 15, д, 2 ). Наиболее удачной композиционно выглядит рама, где для внешнего эллипса малой осью будет средний размер между малыми осями первого и второго случаев (рис. 15, д, 3 ). Это даст приблизительно 8 % уменьшения ее величины по отношению к первому случаю или 8 % увеличения по сравнению с малой осью второго случая.

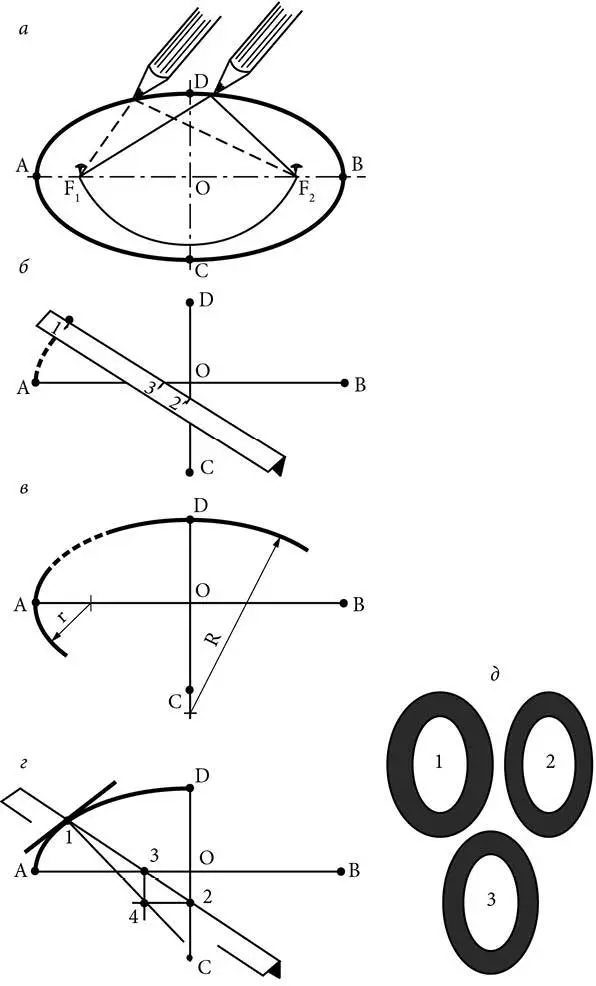

Рис. 15. Построение эллипсов: а – простое построение; б, в – построение по принципу эллипсографа; г – построение касательной к эллипсу; д – силуэт эллиптической рамки в пропорциях золотого сечения: 1 – одинаковая ширина по всему периметру; 2 – одинаковое отношение осей внешнего и внутреннего эллипсов; 3 – усредненное соотношение осей эллипсов.
