Еще одним способом переноса изображения на заготовку является использование шаблонов. Картонный шаблон позволяет точно, без отклонений копировать контурные линии на древесине. С его помощью можно контролировать процесс исполнения изделия в натуре, особенно когда элементы композиции повторяются. Передвижение шаблона по доске обеспечивает возможность оставления пороков древесины за пределами изделия. Кроме того, наборы шаблонов помогают в разработке орнаментов начинающим резчикам.

Выполнить шаблон можно из ватмана, тонкого, но плотного картона, оргалита, листового полистирола, прозрачной пленки или других материалов в зависимости от того, насколько часто он будет использоваться. Работу выполняют так:

– переводят изображение на материал шаблона (пленку, ватман, картон);

– закрепляют рисунок на доске, фанере кнопками;

– контуры изображения прорезают насквозь резаком, а некоторые изогнутые линии пробивают полукруглыми стамесками различного радиуса, при необходимости оставляют соединительные мостики;

– вспомогательные линии прокалывают шилом для нанесения по проколам пунктирных линий на дереве карандашом;

– снимают шаблон, проклеивают вырезанные линии, обрабатывают неровности обреза, если они есть. Следует помнить, что неровные и необработанные края шаблона отрицательно влияют на качество перевода контуров изображения на древесину.

По мере накопления подобных шаблонов их отдельные элементы можно использовать при разработке новых орнаментов.

И наконец, перенести изображение на древесину можно с помощью приспособления, несправедливо забытого в век компьютерных технологий – пантографа. Этот прибор для перерисовки (копирования) рисунков, чертежей в увеличенном или уменьшенном масштабе был изобретен еще в 1630 г. Его название происходит от двух греческих слов: pantos – весь (все) и grapho – пишу, то есть «все пишу». К основным достоинствам этого прибора можно отнести простоту конструкции и достаточно высокую точность рисунка, а также быстроту выполнения работы. К сожалению, в продаже его практически невозможно найти. В то же время изготовление самодельного пантографа несложно и доступно каждому. Размеры линеек здесь взяты оптимальные для большинства резчицких работ, а изготовление прибора из дерева делает его более легким, удобным в применении.

Преимуществом пантографа является не только простота его конструкции, но и то, что им можно копировать рисунки (независимо от размеров) из книг, газет, журналов, не повреждая страниц.

Пантограф состоит из 4 деревянных планок-линеек, скрепленных между собой шарнирно так, что они могут сдвигаться и раздвигаться, как гармошка. При работе пантографом «полюс» (иглу) закрепляют в одной точке, шпилем (отметчиком) ведут по заданной линии, а карандаш повторяет линии данного рисунка в заданном масштабе (рис. 10, а ).

Чтобы изготовить пантограф, необходимо выпилить из фанеры толщиной 4 мм четыре линейки. Их размеры: длина – 630 мм, ширина – 12 мм. На всех линейках делают разметку следующим образом: отступают от каждого края каждой линейки по 15 мм, тогда между отметками на линейке будет расстояние 600 мм – это рабочая часть линейки (рис. 10, б ). Отмеченные точки обозначают буквами: одну точку буквой Н («начало»), другую – буквой К («конец»). Далее делаем несложный расчет: 600 мм – величину рабочей части линейки – последовательно делим на нужную нам степень увеличения (уменьшения) 1,25; 1,5; 2; 3; 4; 5; 6; 7 раз и т. д. При этом соответственно получаем величины: 600 мм: 1,25 = 480 мм, 600 мм: 1,5 = 400 мм, 600 мм: 2 == 300 мм, 600 мм: 3 = 200 мм, 600 мм: 4 = 150 мм, 600 мм:: 5 = 120 мм, 600 мм: 6 = 100 мм. Все полученные величины откладывают на всех линейках от первой отметки (точки Н ) и у каждой отметки пишут цифру делителя. Это будет величина степени увеличения или уменьшения рисунка. Цифры можно написать краской, но лучше их выжечь электровыжигателем.

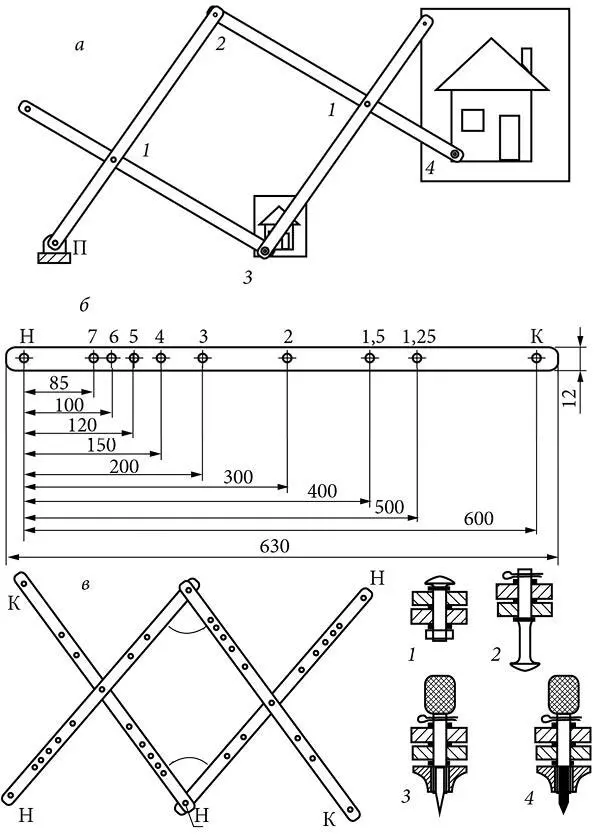

Рис. 10. Самодельный пантограф: а – схема работы пантографа; б – чертеж линейки; в – схема соединения пар линеек пантографа: 1 – шарнирный узел; 2 – шарнирный узел с поддержкой; 3 – пишущий узел с отметчиком; 4 – пишущий узел с грифелем.

В отмеченных на линейках точках просверливают отверстия диаметром 2–4 мм для болтиков, которыми будут соединены линейки. Диаметр отверстий у крайних точек Н и К – 5 мм. Далее шарнирно соединяют линейки попарно, причем на одной линейке для соединения берут точку Н , а на другой – точку К . Одну пару соединяют длинной осью с круглой шляпкой, которая будет скользить по столу, поддерживая узел на весу. Такую ось можно выточить из стали или латуни или использовать винт М5 с полукруглой головкой. Между рейками, а также под головку винта и под гайку или шплинт нужно подложить шайбы, чтобы при работе узел не заедал – от этого зависит аккуратность копирования. Начало одной из линеек (отверстие Н ) будет «полюсом» – точкой крепления пантографа к столу. Закрепить пантограф в этой точке можно обычным шурупом, а если жалко портить стол, придется изготовить переходник со струбциной, к которому и будет прикручиваться пантограф.
