– Утюг, бутылка, орехи

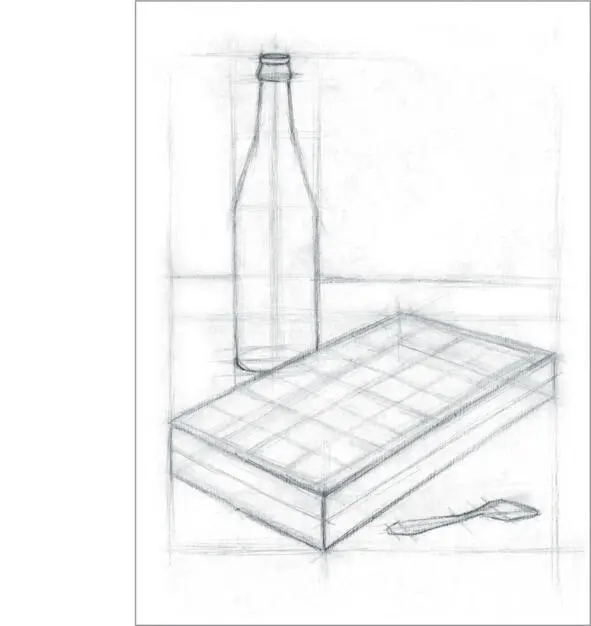

Перед началом занятия выполняем упражнение (см. занятие первое). На восьмом занятии мы выполним конструктивный рисунок натюрморта с шахматной доской.

В этом задании мы разберем явления наблюдательной перспективы в рисунке натюрморта. В материалах предыдущих занятий явления перспективы сознательно игнорировались, исключая замечание о разном развороте эллипсов вверху и внизу тел вращения (см. занятие второе).

Наблюдательная перспективаявляется следствием центрального способа проекции, в соответствии с которым функционирует глаз. Зрение работает по принципу «чем дальше – тем меньше». Именно поэтому рельсы на горизонте сходятся.

Надо отметить, что все законы перспективы применяются не к реальному пространству, а к центральным проекциям этого пространства. То, что мы получаем как результат зрительного восприятия – центральная проекция. То, что мы рисуем – имитация центральной проекции на плоскости.

Исходя из законов перспективы, все параллельные линии сходятся в бесконечно удаленных точках, называемых точками схода. А параллельные плоскости имеют бесконечно удаленные линии схода. Одна из таких линий – линия горизонта. Это линия схода для всех горизонтальных плоскостей. А воспринимается она как линия лежащая в плоскости на уровне глаз. Стоит присесть – и линия горизонта опускается, встать – поднимается. Поэтому мы будем применять такое понятие как уровень горизонта, что подразумевает след горизонтальной плоскости, проходящей через точку зрения. Принято считать, что точка зрения одна – как если бы мы глядели одним глазом – и что она зафиксирована.

Линия горизонта имеет для нас большое значение по той причине, что предметы быта, мебель, архитектурные сооружения имеют всегда большое количество горизонтальных плоскостей, для которых линия горизонта является линией схода. А для параллельных линий, принадлежащих горизонтальным плоскостям, на линии горизонта будут находиться точки схода.

Изложенной выше информации достаточно для того, чтобы разобрать конструкцию шахматной доски, но мы еще вернемся к явлениям перспективы позже и разберем их более подробно.

Построение шахматной доски.Шахматная доска с точки зрения перспективы представляет собой конструкцию из трех семейств параллельных линий. Два из них имеют точки схода на линии горизонта, одно – вертикали – мы будем строить строго параллельными по вертикали, так как в них перспективные искажения пренебрежимо малы.

В отличие от лежащего кофейника, где все построения проводились в произвольном повороте, в шахматной доске все промеры пропорций будут проводиться строго в габаритах по вертикали и горизонтали. Это поможет избежать многих ошибок.

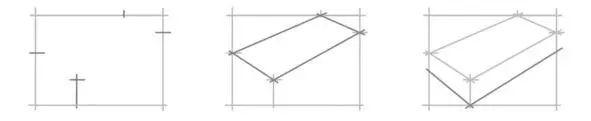

Сначала находим габариты доски. Затем находим в них точки четырех углов верней плоскости доски.

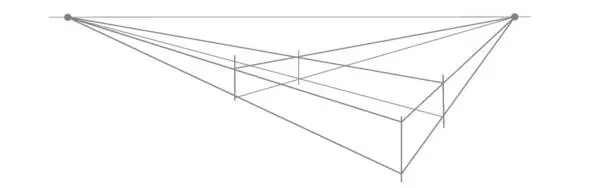

Соединяем эти точки и проверяем их сход – они должны стремиться сойтись в точках схода на линии горизонта вверху.

Затем отмеряем толщину доски по вертикали от левого и правого углов, с таким расчетом чтобы толщина у левого угла была меньше чем у переднего, а толщина правого угла меньше чем левого («чем дальше – тем меньше»). Самой маленькой будет высота дальнего угла – ее мы тоже отмечаем.

Соединяем точки всех углов и проверяем направления линий ребер доски – они должны веером сходиться в двух точках схода на линии горизонта, за исключением вертикалей.

Оборудование

– Мольберт «хлопушка».

– Карандаш простой средней мягкости (ТМ или HB), ластик.

– Бумага формата А2.

– Шахматная доска, бутылка, ложка

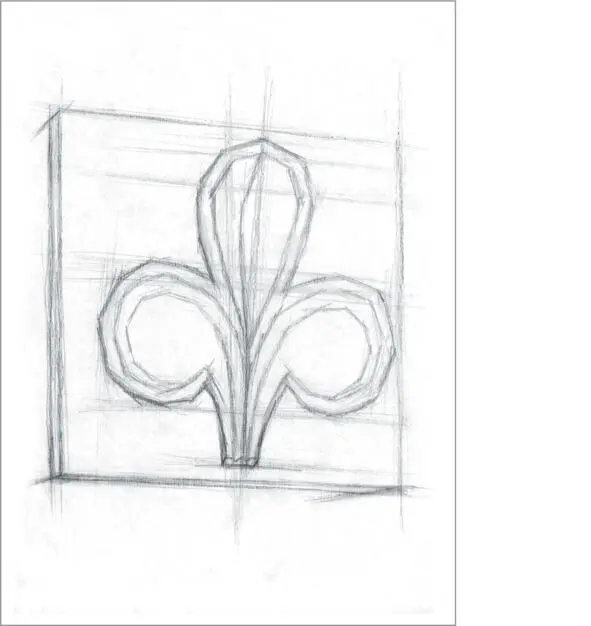

Перед началом занятия выполняем упражнение (см. занятие первое). На девятом занятии мы выполним конструктивный рисунок гипсового орнамента на плоской прямоугольной базе. При самостоятельной работе можно использовать любой предмет двусторонней симметрии на плоской прямоугольной базе. Ни в коем случае не следует садиться прямо перед орнаментом, когда он оказывается во фронтальной позиции. Орнамент должен быть виден сбоку, так чтобы перспективные сокращения были очевидны.
