Теперь построим след от пересечения цилиндра плоскостью симметрии.

Затем надо построить ломаную линию середины ручки. Это делается по направлениям. Но, чтобы выяснить направление первого отрезка относительно верхней плоскости цилиндра, надо заглянуть на кружку сбоку (просто подойти сбоку и заглянуть). В нашем случае отрезок совпадает с верхней плоскостью цилиндра, а значит и с линией пересечения этой плоскости плоскостью симметрии.

Далее по направлениям достраиваем среднюю линию ручки до входа ее в цилиндр внизу.

Следующее построение – построение ширины ручки. Линии ширины или линии переломов будут перпендикулярны плоскости симметрии, что очевидно при взгляде сверху.

Через одну точку на окружности можно можно провести только одну касательную. Точно так же через одну точку на эллипсе можно провести только одну касательную.

Но мы видим эту конструкцию в произвольном повороте. Однако это не так сложно как кажется. Так же как и на виде сверху мы можем задать этот перпендикуляр как касательную к верхней окружности цилиндра в точке ее пересечения с линией середины ручки. Только на рисунке это будет касательная к эллипсу. Как известно, через одну точку на эллипсе можно провести только одну касательную.

В этом же направлении построим линии переломов ручки до входа в цилиндр снизу.

Теперь на линиях переломов симметрично от средней линии отложим ширину ручки по половине влево и вправо, а затем соединим найденные точки. Таким образом, мы получаем конструкцию ручки кружки.

Обратите внимание: хотя мы откладывали ширину везде одинаково, разность поворота плоскостей, из которых состоит ручка, видна как неодинаковость ширины.

Оборудование

– Мольберт «хлопушка».

– Карандаш простой средней мягкости (ТМ или HB), ластик.

– Бумага формата А2.

– Бутылка, кружка с плоской ручкой

Перед началом занятия выполняем упражнение (см. занятие первое). Теперь мы будем делать разницу в линиях рисунка. Линии построения, вспомогательные и невидимые линии будем делать бледнее, а линии видимого контура – темнее. На ближних деталях линии видимого контура должны выделяться сильнее. Линия видимой части эллипса в ее середине, то есть в той части, которая ближе к нам, рисуется ярче. Мы как бы придаем рисунку трехмерность. В то же время этот прием облегчает восприятие нарисованного.

На этом занятии мы выполним конструктивный рисунок кофейника (в основе усеченный конус) и солонки. Новым элементом является дудочка кофейника.

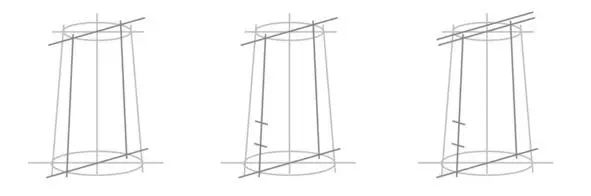

Первый этап построений тот же что и в рисунке кружки: мы строим след плоскости симметрии в усеченном конусе тела кофейника.

Далее мы по пропорциям определяем верхнюю и нижнюю точки входа основания дудочки в тело кофейника.

Теперь заглядываем на кофейник сбоку, чтобы выяснить, выше или ниже верхней плоскости усеченного конуса расположен конец дудочки. Он расположен выше.

Отмечаем уровень верхней точки дудочки линией, которая будет параллельна следу плоскости симметрии на верхней плоскости усеченного конуса.

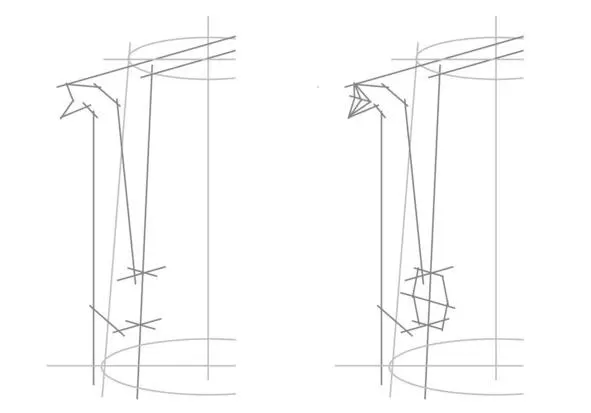

Далее строим по направлениям ломаными линиями след пересечения дудочки плоскостью симметрии.

После этого остается достроить ширину носика и входа дудочки в тело кофейника. Направления построения ширины мы получаем, построив касательную к эллипсу донышка или горловины в точках их пересечения с плоскостью симметрии.
