В завершение достраиваем толщину тела дудочки там, где это необходимо.

Оборудование

– Мольберт «хлопушка».

– Карандаш простой средней мягкости (ТМ или HB), ластик.

– Бумага формата А2.

– Солонка, кофейник

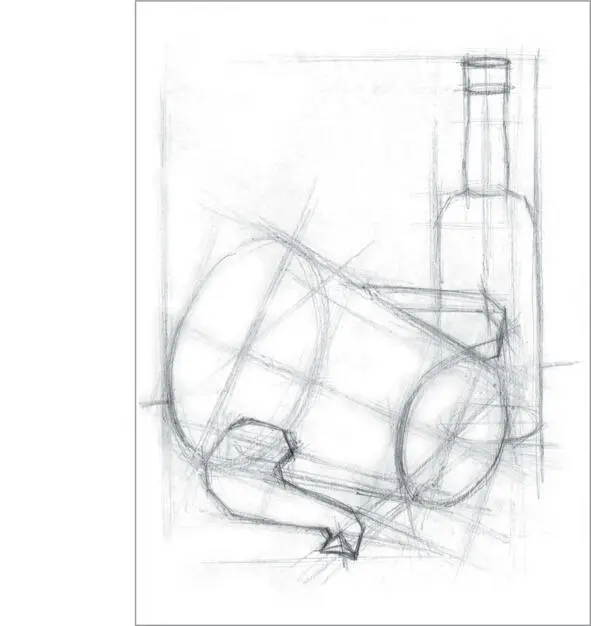

Перед началом занятия выполняем упражнение (см. занятие первое). На пятом занятии мы выполним конструктивный рисунок лежащего кофейника и бутылки. Дополнительного объяснения требует рисунок лежащего кофейника.

Лежащий кофейник строится точно так же как и стоящий, но построения проводятся в произвольном повороте (поворот определяется визированием по направлению с натуры).

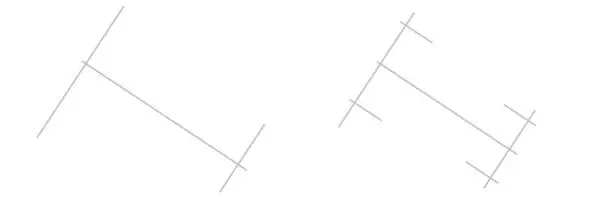

Начинаем построение с определения угла наклона оси вращения корпуса кофейника. На оси вращения откладываем высоту корпуса кофейника. Затем откладываем ширину донышка и ширину горловины.

Выясняем пропорции эллипсов донышка и горловины и строим эти эллипсы. Обязательно при построении эллипсов задавать для них и габариты и оси. Когда эллипсы готовы, соединяем их и получаем стенки кофейника.

Дудочка и ручка строятся так же как и в стоящем кофейнике, т.е., начинаем с построения следа плоскости симметрии и далее – см. занятия 3-е и 4-е.

Самой распространенной ошибкой в построении лежащего кофейника является попытка строить большие оси эллипсов по вертикали, несмотря на то, что малые оси остаются в произвольном повороте. Оси эллипсов всегда перпендикулярны друг другу, а в правильном цилиндре и в усеченном конусе малые оси эллипсов всегда совпадают с осями вращения.

Оборудование

– Мольберт «хлопушка».

– Карандаш простой средней мягкости (ТМ или HB), ластик.

– Бумага формата А2.

– Бутылка, кофейник

Перед началом занятия выполняем упражнение (см. занятие первое). На шестом занятии мы выполним конструктивный рисунок сковороды в произвольном повороте, вилки и бутылки.

Объяснения требуют построения сковороды и вилки.

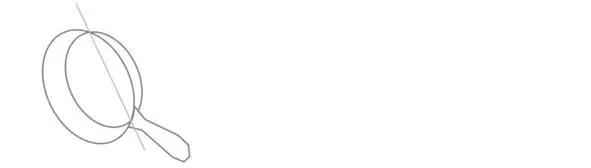

Построение сковороды.Сковорода является в основе усеченным конусом, как и кофейник. Но в усеченном конусе сковороды размер оси вращения так мал, что определить ее направление невозможно. Мы воспользуемся направлениями больших осей, которые можно определить по точкам пересечения эллипсов дна и края сковороды. Если эти две точки соединить прямой линией, то эта прямая будет параллельна большим осям эллипсов дна и края сковороды, но не идентична этим осям.

Находим габариты сковороды, не включая в них ручку. Отмечаем габариты большего эллипса – эллипса края сковороды. Делим прямоугольник габаритов большего эллипса пополам по вертикали и горизонтали. Через полученный таким образом центр строим большую ось эллипса края сковороды, направление которой мы нашли по точкам пересечения эллипсов дна и края в натуре.

Перпендикулярно большой оси строим малую через тот же центр. Вписываем эллипс в габариты в соответствии с направлениями осей. Обратите внимание, что крайние точки эллипса по осям не доходят до линий габаритов, т.к. эллипс относительно габаритов повернут.

Далее со сдвигом по оси вращения строим эллипс дна. Соединяем два эллипса и получаем усеченный конус корпуса сковороды.

Ручка сковороды делает ее телом двусторонней симметрии. Строим след плоскости симметрии на плоскости верхнего эллипса. Затем подходим к постановке и выясняем, находится ли ручка сковороды в одной плоскости с верхним эллипсом.
