Установка ответвительных коробок, розеток и выключателей при скрытой проводке имеет свои технологические особенности. Если для наружной электропроводки распределительные коробки крепятся непосредственно к поверхности дюбелями, саморезами, шурупами, то для скрытой электропроводки коробки устанавливаются в углублениях, которые выполняют, как правило, при помощи дрели и специальной коронки.

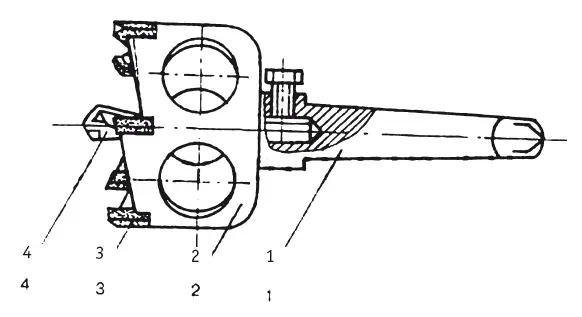

Коронка для выполнения углублений в стенах:

1 —хвостовик; 2 — корпус; 3 — зубья; 4 — центрирующее сверло. Для устройства углублений под распределительную коробку или подрозетник необходимо использовать так называемую «коронку», вставленную в мощную дрель. Наружный диаметр «коронки» должен быть на 2–3 мм больше диаметра подрозетника или распределительной коробки, для того чтобы обеспечить их надежное крепление в посадочном отверстии.

Для крепления коробок в углублениях обычно используется алебастр с добавлением другого совместимого вяжущего, но медленно «стынущего» материала, такого как изогипс. При этом корпус устанавливаемого подрозетника (распределительной коробки) должен выступать от плоскости штукатурки на 2–3 мм — учет толщины шпатлевки стен. Посадочное отверстие предварительно обрабатывается грунтом глубокой пропитки. Не следует забывать о том, что необходимо вставить провод через ответвительную подпрессовку. Длина провода от плоскости стены обычно составляет 70—120 мм.

Нередко при устройстве электропроводки возникает необходимость в установке модульных сборок подрозетников из 3–5 штук. К примеру, в одном блоке могут располагаться выводы телефонного, антенного телевизионного, интернет-кабелей и собственно розетки. Такие конструкции, обеспечивающие жесткое крепление одного подрозетника к другому, существуют в достаточном ассортименте. Установка их аналогична описанной выше, но разметка установки сложнее. Для этого необходимо измерить межцентровое расстояние устанавливаемых розеток, которое впоследствии не сложно перенести на подрозетники, и, естественно, при этом воспользоваться ватерпасом.

В отличие от подрозетников и распределительных коробок, монтируемых в посадочное отверстие стены, конструкция их для гипсокартона, магнезита и аналогичных отделочных материалов незначительно отличается. В этом случае отсутствует необходимость в применении алебастра. Надежное крепление распределительных коробок и подрозетников обеспечивают винтовые упоры. Главное условие, чтобы совпадали как можно точнее диаметры посадочного отверстия и монтируемого изделия. Чрезмерные усилия при затягивании упоров нежелательны.

Соединение проводов в распределительной коробке осуществляется в следующей последовательности. В начале при помощи зачистных ножниц оголяются концы, которые скручиваются плоскогубцами и тщательно пропаиваются с применением канифоли. Травление кислотой недопустимо, поскольку образовавшиеся в результате химической реакции окислы не позволят обеспечить надежный контакт. Затем пропаянные концы покрываются изолирующим лакокрасочным материалом и закрываются пластмассовым колпачком. Часто применяется изоляционная лента.

Такие контакты довольно надежны и, как правило, не приводят к внештатным ситуациям с электропроводкой.

При ремонте и модернизации электропроводки под слоем сухой штукатурки пробивать в ней канавки по всей длине не нужно. Сухая штукатурка обычно закрепляется на стене на рейках, и между стеной и штукатуркой имеется пустота. В этом случае, чтобы проложить провода, достаточно по трассе пробить в штукатурке несколько отверстий диаметром 30–40 мм, через них протолкнуть жесткую проволоку, с помощью которой затем можно протащить провода по всей трассе.

Вводное устройство обеспечивает автоматическое отключение всей электропроводки потребителя при ее неисправности, а также позволяет отключить проводку во время ремонта или на период длительного бездействия.

В современных многоквартирных домах вводное устройство располагают в общих тамбурах или на лестничных клетках, в одно- и двухэтажных зданиях — обычно снаружи на стене.

Вводным устройством может служить плавкий предохранитель или какой-либо иной защитный аппарат, например автоматический выключатель. Для одноквартирного дома номинальный ток защитного аппарата не более 25 А. На вводах в многоквартирный дом или в тех случаях, когда применяют однофазные электроприемники мощностью свыше 1,3 кВт, может потребоваться аппарат на ток силой более 25 А.
