Владимир Жабцев - Электричество дома и на даче. Как сделать просто и надежно

На схеме проводка изображается в виде линий, на которых указываются марка и площадь сечения провода или кабеля, а также условно обозначается способ прокладки. К примеру, Т — в металлических трубах, П — в пластмассовых трубах, И — на изоляторах, Р — на роликах и т. д. Количество проводов и жил в проводе указывается в виде такой формулы: ПВ 2 (1 × 2,5).

Если число проводов больше двух, то их количество обозначается засечками под углом 45° к линии. Для светильников имеются свои указания: в виде дроби, в числителе которой указывается мощность лампы в ваттах, а в знаменателе — высота светильника над поверхностью пола. Приемники электроэнергии также обозначаются дробью: в числителе — номер по плану, в знаменателе — номинальная мощность в киловаттах.

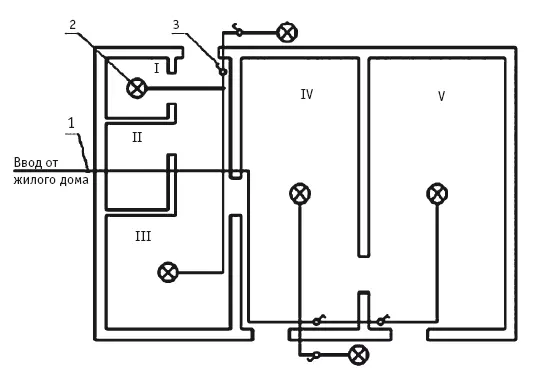

План хозяйственной постройки с электропроводкой:

I — свинарник; II — птичник; III — коровник; IV — помещение для хранения инвентаря и топлива; V — хозяйственное помещение;

1 — трубостойка; 2 — светильник; 3 — герметический выключатель. Хозяйственные постройки (свинарник; коровник, птичник и др.), как правило, имеют агрессивную окружающую среду. Такая среда разрушительным образом влияет на изоляцию. В связи с этим электропроводку в данных помещениях следует выполнять не проводами, а кабелями с хорошей изоляцией во избежание поражения током животных. Металлические корпуса светильников, установленных в хозяйственных постройках; заземляют при помощи специально проложенного третьего провода, подключенного к нулевому проводу сети в ближайшей разветвительной коробке.

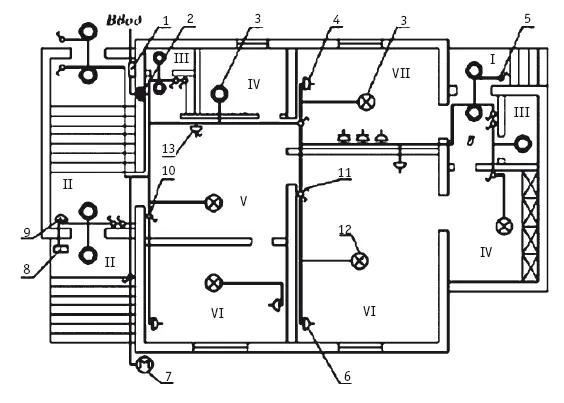

План электропроводки одноквартирного жилого дома:

I — крыльцо; II — тамбур; III — санузел; IV — помещение для стирки; V — прихожая; VI — жилая комната; I /II — кухня; VIII — кладовая; IX — веранда; 1 — силовой ящик; 2 — квартирный щиток; 3 — одно-ил и двухламповый светильник; 4 — штепсельная розетка с защитным контактом; 5 — однополюсный герметический выключатель; 6 — штепсельная розетка без защитного контакта; 7 — милицейский фонарь; 8 — кнопочный выключатель (кнопка) для звонка; 9 — звонок; 10 — однополюсный выключатель; 11 — сдвоенный выключатель; 12 — многоламповый светильник с раздельным включением ламп; 13 — штепсельная розетка с выключателем.

Для жилого дома план прокладки электропроводки будет несколько сложнее, так как кроме светильников, выключателей и розеток; которые можно смонтировать в хозяйственных постройках; в доме устанавливаются звонки, щитки, специальные светильники и выключатели, отдельные подводки к мощным агрегатам (электроплитам, стиральным машинам, посудомоечным комбайнам и т. д.).

При выполнении любых электромонтажных работ применяются различного рода электромонтажные изделия и вспомогательные материалы. Они позволяют значительно облегчить производство работ и сократить время на их выполнение. К данной группе материалов относятся трубы, металлические рукава, дюбели разного диаметра, сталь различного проката, скобки, полоски и пр.

Для восстановления резиновой изоляции кабелей, шнуров и проводов после механического повреждения, пластмассовой изоляции проводов и кабелей, для уплотнения мест вводов проводов в коробки и кабелей в соединительные муфты, а также для усиления изоляции используются различные изоляционные ленты (прорезиненные, поливинилхлоридные, смоляные).

Для качественного выполнения электромонтажных работ необходим определенный набор инструментов, как ручной, так и механизированный. Сюда относятся молотки с круглым и квадратным бойком, всевозможные отвертки, монтерские ножи, кусачки, бокорезы, пассатижи и пр. Ко всем этим инструментам предъявляются требования по содержанию и эксплуатации.

Для производства паяльных работ используют такие инструменты, как электрический паяльник, напильник, металлическая щетка, нож для зачистки швов, припой и флюс.

Для облегчения электромонтажных работ, уменьшения затрат времени на производимые операции используются электроинструменты (отрезные машины, дрели, перфораторы). Для снятия изоляции с проводов и жил кабелей могут использоваться специальные клещи с подпружиненными ручками.

После составления плана, разметки и подбора всех материалов можно приступать к монтажным работам. Существуют три способа монтажа: скрытая проводка, открытая проводка и комбинированная.
