ОБЩИЕ ТРЕБОВАНИЕ К УСТАНОВКЕ СЧЕТЧИКА

❐ Счетчик устанавливается, как правило, на распределительном щите, оборудованном необходимыми коммутационными и защитными аппаратами, который монтируется в сухом помещении с температурой в зимнее время не ниже 0 °C.

❐ Высота от пола до места подключения проводов к счетчику 0,8–1,7 м.

❐ Место для распределительного щита со счетчиком выбирают вблизи входной двери на стене, имеющей достаточно жесткую конструкцию.

❐ Счетчики допускается крепить на деревянных, пластмассовых или металлических щитках, при этом аппараты защиты линий, отходящих от него, можно монтировать отдельно, но не далее 10 м по длине проводки.

❐ Для безопасной установки или замены счетчика нужно предусмотреть возможность отключения питающих проводов. Расстояние от счетчика до отключающего его коммутационного или защитного аппарата не должно превышать 10 м. Обычно этому требованию отвечает вводное устройство, но лучше использовать пакетный выключатель на щите, общем со счетчиком.

❐ При однофазном ответвлении устанавливают однофазный счетчик, который предназначен для непосредственного учета потребляемой энергии в однофазных цепях переменного тока частотой 50 Гц и рассчитан на работу при номинальном напряжении 127 или 220 В. Номинальные значения напряжения — 127 или 220 В, токов — 5, 10 или 20 А.

❐ Перегрузочная способность счетчика указана на его табличке с техническими характеристиками.

❐ Наибольшая допустимая сила тока может быть в 3–3,5 раза больше номинальной, например для счетчика на силу тока 5 А наибольшая допустимая сила тока — 15–17 А, для счетчика на 10 А — 30–34 А.

❐ При трехфазном подключении применяют трехфазный счетчик для четырехпроводной сети напряжением 380/220 В на 5 или

10 А. При этом допускается использовать три однофазных счетчика на 220 В.

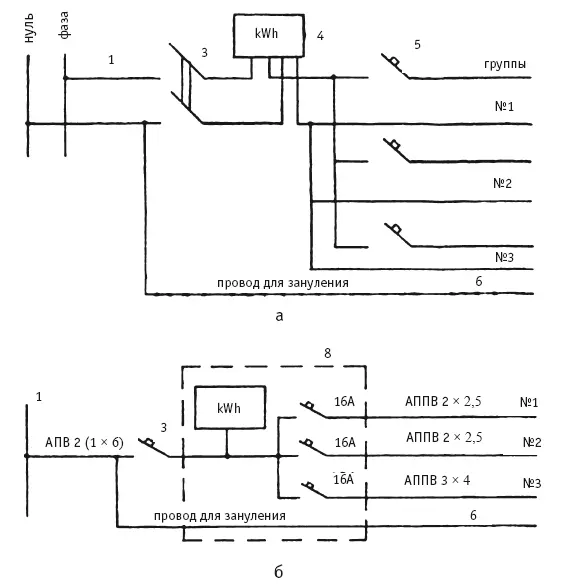

Схемы подключения к групповой сети:

а — схема с воздушным вводом; б — схема с подземным вводом. Групповую сеть, чаще используемую в современных домах; выполняют однофазной и монтируют, как правило, тремя группами. Группа № 1 предназначается для питания осветительных приборов. Группа № 2 служит для присоединения штепсельных розеток на 6 А без защитных (зануляющих или заземляющих) контактов. Группа № 3 питает электроприемники, требующие занулений корпуса прибора (например, кухонная плита). К данной группе присоединяют штепсельные розетки с защитным контактом. Допускается смешанное питание штепсельных розеток и освещения. Нельзя объединять нулевые проводники разных групп. В провод, который служит для присоединения защитных контактов штепсельных розеток, нельзя вводить ни выключатели, ни предохранители.

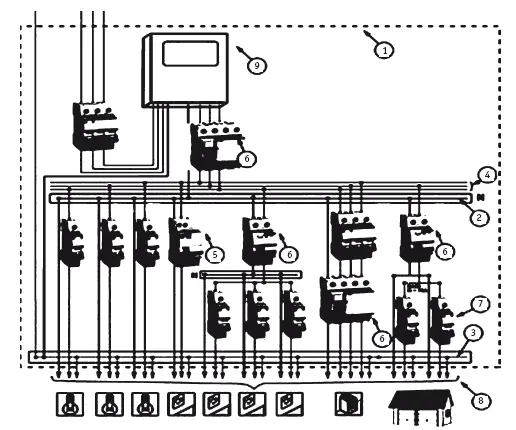

Схема группового распределительного щита для индивидуального жилого дома:

1 — пластиковый корпус щита; 2 — соединительный элемент нулевых рабочих проводников; 3 — соединительный элемент зажимов нулевых рабочих проводников, а также проводника уравнивания потенциалов;

4 — соединительный элемент входных выводов защитных аппаратов групповых цепей; 5 — автоматический выключатель дифференциального тока; 6 — выключатель дифференциального тока, 7 — автоматические выключатели; 8 — линии групповых цепей; 9 — счетчик.

На вводе в коттедж устанавливается УЗО ВД63 с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования). Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки, короткого замыкания и токов утечки. Группа из УЗО ВД63 и трех автоматических выключателей ВА63 предназначена для защиты розеток. Трехфазный автоматический выключатель ВА63 и УЗО ВД63 защищают мощные потребители (например, электроплиту). Последняя линия, состоящая из одного УЗО ВДбЗ и двух автоматических выключателей ВА63, предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения).

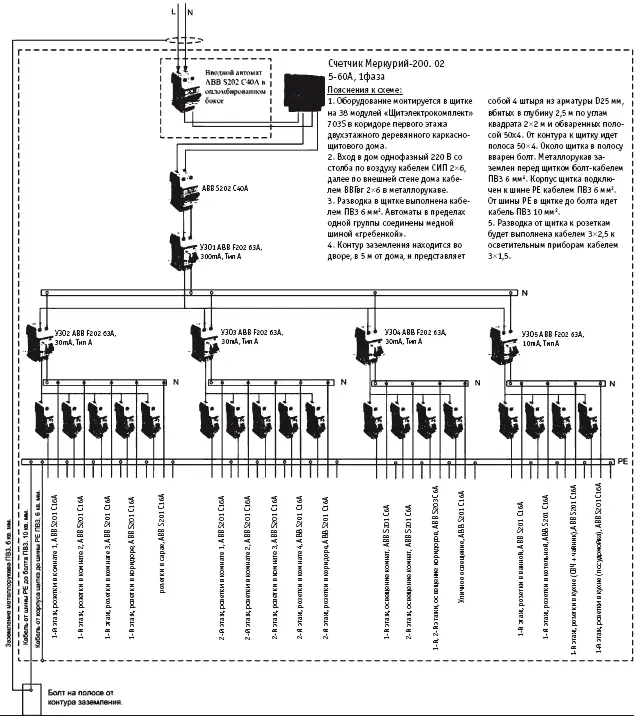

Схема монтажа распределительного щита для современного коттеджа.
