Нельзя для подобной операции применять одножильные провода. Самым оптимальным вариантом является тот, при котором ввод осуществляют одним отрезком кабеля, проходящим от воздушной линии электропередач до распределительного щитка. Данный кабель присоединяют к нулевой фазе.

Для выполнения кабельного ввода нужно брать кабель длиной на 1 % больше расчетной. Это необходимо для того, чтобы можно было установить соединительную муфту при ремонте поврежденного кабеля. При подземной прокладке кабеля его вводят в дом через отверстие в фундаменте или стене. Если строится новый дом, то стоит воспользоваться первым вариантом. В зависимости от того, каким электрооборудованием будут пользоваться хозяева дома, вводы электроэнергии могут быть однофазными и трехфазными. При выполнении вводов обязательно нужно соблюдать требования, установленные «Правилами пользования электроэнергией». Помимо этого, все действия следует согласовывать с Энергосбытом. И при однофазном, и при трехфазном вводе можно использовать однофазные приемники тока.

И тем не менее, если был выполнен трехфазный ввод, то вариантов использования электроэнергии становится гораздо больше. При выполнении такого ввода обязательно нужно выполнить специальные технические требования, которые значительно повышают стоимость монтажных работ. В связи с этим, если этого не требуют условия, целесообразнее пользоваться однофазным вводом, так как вся бытовая техника подключается к однофазной сети. Трехфазный ввод состоит из 4-проводной линии, один из проводов которой должен обязательно быть подключен к заземлению. В этом случае сопротивление заземления не должно быть больше 4 Ом. В однофазном вводе имеется 2 линии. Точно так же один провод подключается к заземлению.

Ответвление от линии электропередач не должно быть больше 25 м. Если расстояние получается большим, то ставится дополнительный столб. Провода должны находиться на высоте не меньше 6 м над проезжей частью и не меньше 3,5 м во дворе.

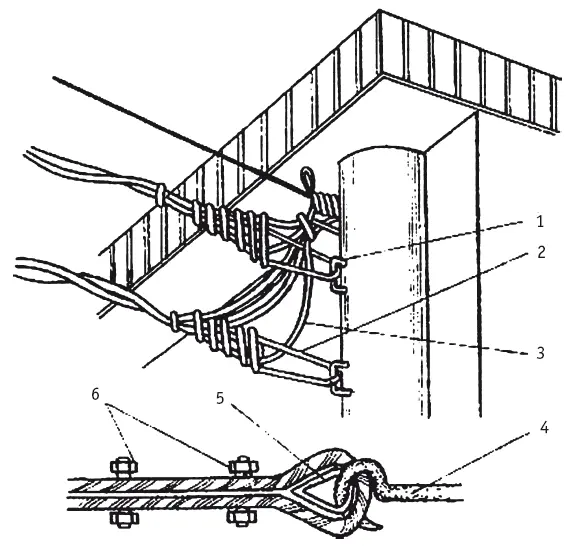

Вариант тросового крепления электропроводки к конструкциям здания:

1 — скоба; 2 — трос; 3 — электрические кабели; 4 — крюк; 5 — коут; 6 — тросовый зажим.

При выполнении монтажных работ необходимо обеспечить расстояние от оголенных проводов до поверхности земли не менее 2,75 м. Между карнизом, водосточным желобом или свесом крыши и проводами должно быть расстояние не менее 0,2 м. Если при креплении изоляторов к стене дома невозможно выдержать данные размеры, то устанавливают металлические стойки, выполненные из трубы круглого сечения. Верхний конец стойки должен быть загнут под углом 180 °C. Это делается для того, чтобы в стойку не попадала атмосферная влага.

К стойке приваривают металлический уголок, на котором закрепляют штыри для установки изоляторов. Стойку обязательно заземляют, присоединяя к нулевой фазе электрического ввода.

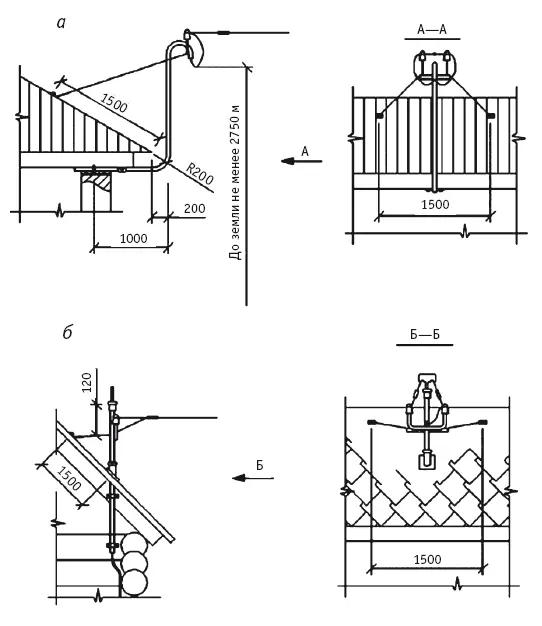

Ввод в здание с использованием трубчатых стоек:

а — через крышу; 6 — через стену.

Ответвление считается частью воздушной линии и его обслуживает владелец электрических сетей до изоляторов на стене строения, включая соединения у изоляторов.

При кабельном ответвлении на обслуживании владельца сетей находятся кабель и контактные соединения его наконечников.

Внутренние сети включают все ответвления от распределительного щитка к розеткам, выключателям, светильникам, бытовым электроприборам и прочим потребителям. Обычно для этих целей применяют алюминиевые или медные провода с сечением, выбранным по силе. Способ прокладки проводки, а также ее вид выбираются в соответствии с условиями окружающей среды, требованиями пожарной безопасности и марками используемых проводов и кабелей.

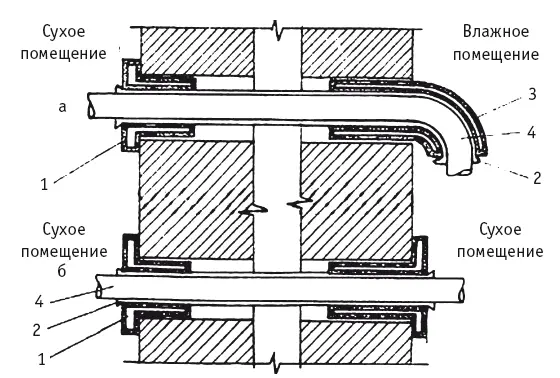

Прокладка проводов через стену:

а — из влажного помещения (ВП) в сухое (СП); б — из сухого помещения в сухое; 1 — втулка; 2 — изоляционная трубка; 3 — воронка входа в сырое помещение; 4 — электропроводка.

Для того чтобы пропустить провода и кабели через стены и междуэтажные перекрытия, используют изоляционные трубы. На входе и выходе проводов на трубки надевают фарфоровые, резиновые или пластмассовые втулки (в сухих помещениях) или воронки (во влажных помещениях). Трубки в стене замазывают раствором гипса. Переходы проводов из сухих помещений во влажные выполняются следующим образом. Со стороны сухого помещения в стене монтируется втулка, а со стороны влажного — воронка, которая впоследствии заливается герметиком. Каждый провод пропускают через трубку, а если провода двойные, то их можно проложить в одной трубке.
