Влажными — те, в которых относительная влажность воздуха более 60 %, но не превышает 75 %. Пары или конденсирующая влага в них выделяются временно и в небольших количествах.

К сырым относят помещения, в которых влажность воздуха длительное время превышает 75 %, к особо сырым — те, где относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

Так, садовые домики и другие помещения, в которых люди проживают временно и которые постоянно не отапливаются, должны относиться к категории «влажные» или «сырые».

В частном секторе помещения по устройству электроустановок могут быть сухими, влажными, сырыми, особо сырыми и пожароопасными.

В отношении опасности поражения людей электрическим током помещения в зависимости от сочетания определенных условий окружающей среды (влажность, температура, токопроводящие полы и др.) подразделяются на:

1) помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность;

2) помещения с повышенной опасностью, характеризующиеся наличием в них одного или нескольких условий, создающих повышенную опасность: сырости или токопроводящей пыли, токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т. п.), высокой температуры, возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, аппаратам и механизмам, с одной стороны, и к металлическим корпусам электрооборудования — с другой;

3) особо опасные помещения — характеризуются наличием одного из следующих условий, создающих особую опасность: особо сырые помещения, одновременно два или более условий повышенной опасности.

Пожароопасными называются те помещения, которые являются хранилищами горючих веществ, а также те, в которых применяют данные вещества.

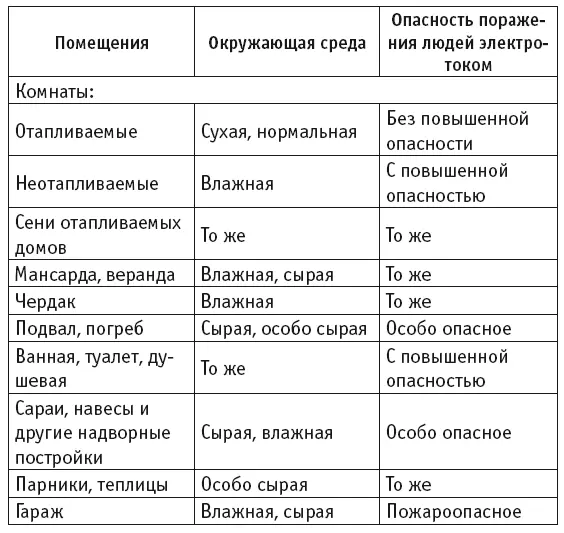

Характеристика помещений и хозяйственных построек

Перед началом электромонтажных работ необходимо выполнить схему электропроводки. Схемы электропроводок на планах коттеджей и садовых домиков выполняются для каждого этажа в масштабе 1:100 или 1:200, наружной электропроводки на территории — в масштабе 1:500 или 1:1000. Светильники, выключатели, штепсельные розетки, электрические проводки, аппараты защиты на чертежах планов обозначаются условными знаками.

Схема подключения потребителей к сети:

а — многолинейная; 6 — однолинейная с воздушным вводом; в — однолинейная в варианте с кабельным вводом; 1 — воздушная линия; 2 — кабельная линия (выполняется по проекту наружных сетей); 3 — двухполюсный пакетный выключатель; 4 — счетчик; 5 — выключитель автоматический; 6 — провод для зануления; 7 — вводной ящик; 8 — квартирный щиток; 9 — рубильник; 10 — предохранители.

Номинальные токи расцепителей автоматических выключателей должны составлять:

16 А — для групповой и осветительной сети и сети штепсельных розеток на ток 6—10 А в домах без бытовых кондиционеров воздуха; 25 А — для сети штепсельных розеток в домах с бытовыми кондиционерами воздуха мощностью до 1,3 кВт, а также для групповой линии питания бытовых электрических приборов мощностью до 4 кВт;

25–32 А — для групповой линии питания электрической плиты мощностью до 5,8 кВт;

40 А — для групповой линии питания электрической плиты мощностью 5,9–8 кВт.

Электропроводку на планах наносят в однолинейном исполнении. Возле линий указывают марку и сечение провода или кабеля, условно обозначают способ прокладки. Например, Т — в металлических трубах, П — в пластмассовых трубах, Мр — в гибких металлических рукавах, И — на изоляторах, Р — на роликах, Тс — на тросах. Число проводов, жил в проводе и площадь их сечения показывают в виде произведения. Обозначение ПВ 2 (1 × 2,5) расшифровывают так: два одножильных провода марки ПВ сечением токоведущей жилы 2,5 мм2. Число проводов в количестве более двух также обозначают засечками под углом 45° к линии.

У светильников дробью указывают в числителе мощность лампы (Вт), в знаменателе — высоту подвеса над полом (м). Приемник электрической энергии также обозначают дробью: числитель указывает номер по плану, а знаменатель — номинальную мощность (кВт).
