Владимир Жабцев - Электричество дома и на даче. Как сделать просто и надежно

Электрические сети, используемые для подводки тока к частным домам и дачам, бывают наружными и внутренними. Наружные сети предназначены для передачи электроэнергии от наружных магистральных электролиний, имеющих напряжение 220 или 380 В, непосредственно до ввода в здание. Наружные сети также прокладываются и между хозяйственными постройками, называемыми еще внутридворовыми. Отводящие линии, по которым электроэнергия поступает в дом, можно разделить на два участка. Первый из них — это провод воздушной линии от ближайшей опоры линии электропередач до изоляторов на кронштейне, вбитом в стену дома. Второй участок — путь от изоляторов до электрического распределительного щитка.

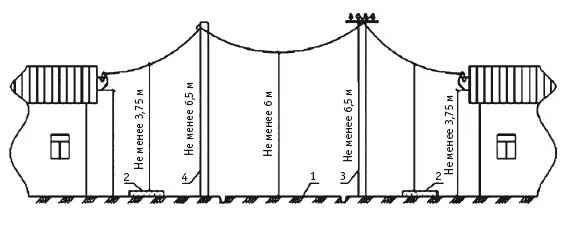

Нормированные расстояния ответвления от воздушной линии (ВЛ):

1 — проезжая часть; 2 — пешеходная дорожка; 3 — опора ВЛ; 4 — дополнительная опора. Ответвление выполняют без установки дополнительных опор, если его длина от ВЛ не более 25 м. Для ответвления рекомендуется применять изолированные провода, но допускаются и неизолированные; в этом случае на каждый провод можно надеть мягкую изоляционную трубку.

Если длина ответвления превышает 25 м, необходима установка дополнительных опор. От ВЛ до последней опоры монтируют неизолированный провод, а от последней опоры до строения — изолированный.

Расстояние от проводов ответвления до земли при пересечении проезжей части должно быть не менее 6 м, при пересечении пешеходной дорожки — не менее 3,5 и у изоляторов на стене — не менее 2,75 м.

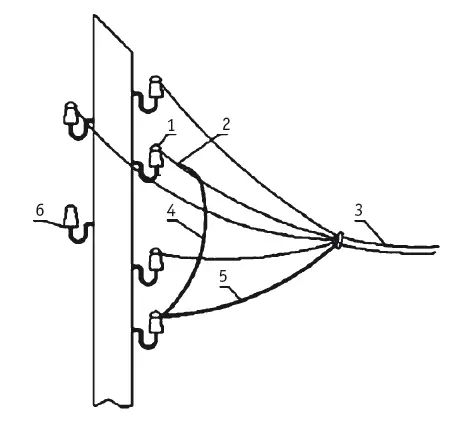

Ответвление от воздушной линии проводом с несущим тросом:

— дополнительный изолятор; 2 — трос; 3 — провода ответвления; 4 — зануление троса; 5 — нулевая жила; 6 — изолятор для провода наружного освещения.

Трехфазное (четырехпроводное) ответвление удобнее выполнять четырехжильным проводом марки АВТВ или АВТУ со встроенным несущим тросом, сечение алюминиевых токоведущих жил при этом может быть не менее 4 мм2, так как механическую нагрузку воспринимают не они, а трос.

Несущий трос наглухо закрепляют и присоединяют к нулевому проводу. Для крепления троса на опоре ставят дополнительный изолятор.

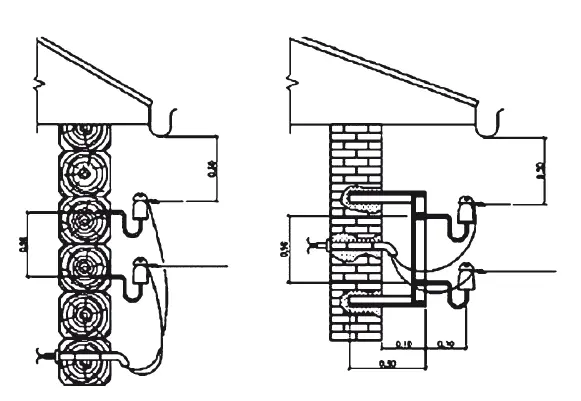

Крепление изолятора ввода на деревянной и каменной стенах.

Перед вводом в здание на его стене устанавливают изоляторы. Для проводов АВТВ, АВТУ нужен один изолятор, на котором закрепляют несущий трос, в остальных случаях — по числу проводов: два изолятора при однофазном вводе или четыре при трехфазном. Применяют фарфоровые или стеклянные изоляторы типов ТФ-12, ТФ-16, РФО-12 или НС-16.

Изоляторы сначала закрепляют на крюках, затем крюки монтируют на наружной стене. В зданиях с бетонными или кирпичными стенами для каждого крюка пробивают гнездо на глубину 100 мм и закрепляют крюк цементным раствором.

В зданиях с рублеными стенами для монтажа крюков высверливают отверстия и ввинчивают в них крюки. В каркасно-засыпных, глинобитных или дощатых строениях крюки устанавливают на деревянном брусе толщиной 70—100 мм, который монтируют на стене шурупами или шпильками. Иногда с внутренней стороны требуется усилить стену доской, а к ней через тонкую стену строения прикрепить брус. Изоляторы можно устанавливать рядом или один под другим.

Расстояние от проводов до поверхности земли должно составлять не менее 2,75 м, а между проводами и от проводов до выступающих частей строения (крыши, водосточного желоба и т. п.) — не менее 0,2 м.

Электрические вводы выполняют многожильными алюминиевыми проводами. Можно для этой цели использовать кабель нужного сечения. Для ответвления можно применять кабель с медными жилами (ВВГ, ПВГ и др.) сечением не менее 2,5 мм2 или алюминиевыми жилами (АВВГ, АПВГ) сечением не менее 4 мм2. Кабель прокладывают по стойке опоры: в верхней части открыто на скобах, а с высоты не менее 1,5 м от уровня земли — в трубе на глубину 0,7 м. Затем кабель ведут в траншее глубиной не менее 0,7 м до здания и, наконец, в трубе выводят на наружную стену. В траншее кабель укладывают на слой земли, не содержащей камней, шлака и строительного мусора. Над кабелем выполняют такую же засыпку. В местах, где вероятны земляные работы, поверх слоя засыпки укладывают бетонные плитки или кирпичи.
