Эта стройная струйка дыма и есть ламинарный ток. Сам факт, что дымок поднимается вверх, говорит о его высокой температуре. А то, что он остается цельным прутком примерно на высоту до 20 сантиметров подъема, свидетельствует о сохранении им тепла. То есть на этом расстоянии даже при совсем малых скоростях ток газа не успевает охладиться, обменяться теплом с воздухом. Именно вследствие ламинарности тока газовые теплообменники приходится конструировать громоздкими. Внутри их трубок являются "сквозняки", которые даже на десятках метров практически не дают теплообмена. Это хорошо известно тем, кто когда-либо гнал самогон. (Всякий опыт полезен!) Длинная, интенсивно охлаждаемая трубка, из неё вытекает конденсат, но

при этом обязательно идет и пар. Значит, теплообмен недостаточно эффективен. Проблема, однако, имеет решения и оно может быть несложным. Наполнить трубку, например, медным порошком (см. рис. 1). Для производительности 10 л/час теплообменник может быть длиной 600 мм, а для 3 л/час должно хватить и двухсот мм, h — 20 мм. Размеры частиц могут варьироваться, оптимум где-то в пределах 0,5–1 мм. Учитывая задачи теплообмена, материалом корпуса могут быть и железо, и медь, и алюминий, материалом набивки — медь, алюминий, — что найдется. Тогда вокруг каждой частички металла струйка газа будет образовывать завихрения. Тем самым сразу ликвидируются сквозняки и ток становится турбулентным. Ну и одновременно увеличивается в огромной степени контакт газа с охлаждаемой поверхностью. Набитый в трубку порошок меди постоянно принимает или отдает тепло стенкам, и поскольку теплопроводность меди примерно в 100 тысяч раз выше теплопроводности газа, то газ сравнительно быстро примет температуру стенок, если мы будем их интенсивно охлаждать. Нужно учесть, что с уменьшением размеров частиц и увеличением их количества растет также и сопротивление газовому току, этому вряд ли удастся использовать для теплообменника частицы мельче 0,5–1 мм. Проточную охлаждающую воду, конечно, целесообразно пропускать навстречу току газа. Это дает возможность в каждый точке теплообменника иметь свою определенную температуру, поскольку тепловой контакт у нас близок к идеальному, температура на выходе конденсируемой жидкости будет равна температуре охлаждающей жидкости. Вот каков идее обсуждаемый здесь теплообменник. Приведенный эскиз есть не что иное, как дистиллятор, он же самогонный аппарат, он же теплообменник. Производительность такого дистиллятора прикид очно 10 литров в час.

Его также можно применять практически в любых целях, включая установку для лучения обычного этилового спирта (см. "Приоритет" № 1’91 г и № 1–2’92 г). Такие теплообменники при огромной производительности в сотни раз меньше существующих.

В существующих химических газовых процессах обычный катализатор идет в гранулах довольно значительного размера от 10 до 30 мм. Площадь контакта газа с такими шариками в тысячи раз меньше, чем если бы мы использовали частицы в 1

1000 микрон. Но тогда проходимость газа весьма затруднится. Кроме того, мельчайшие частицы катализатора довольно скоро выйдут строя вследствие поверхностного загрязнения. Нами найден способ увеличить площадь контакта газа с катализатором, не затрудняя проходимости его в реакторе, и одновременно непрерывно производить очистку от так называемого "отравления" самого катализатора. Делается это следующим образом, порошковый катализатор смешивается с ферромагнитными частицами (железным либо ферритовым порошком). Тут не должно возникнуть затруднений: если такого порошка невозможно достать, его легко самому получить. Обычный феррит, известный всякому радиолюбителю, размолоть в ступке — и готово.

Смесь ферритового порошка с катализатором

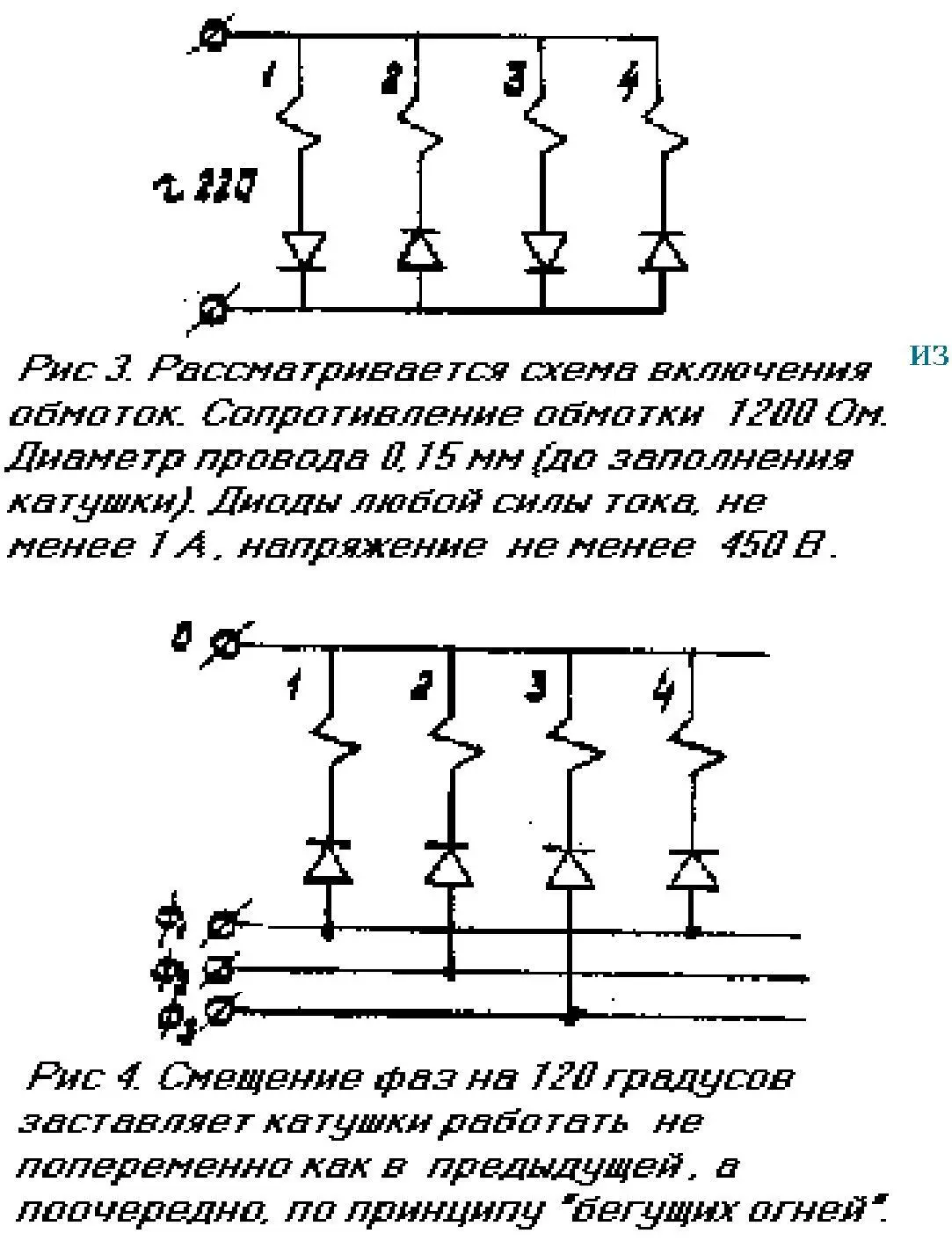

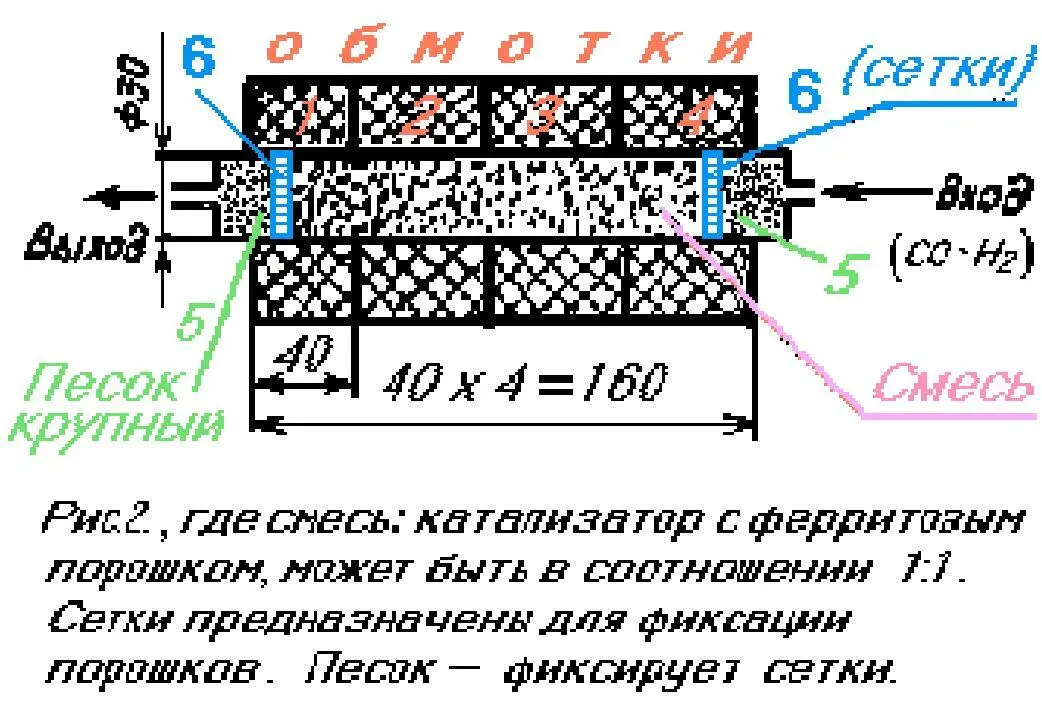

помещается в неферромагнитную трубку, например, из стекла, керамики, можно и в алюминиевую или медную. Теперь смотрите, какая может быть схема. Снаружи трубки идут обмотки катушек. Каждая из них включена через диоды, так, например, как дано на рис. 3.При включении в сеть переменного тока обмотки включаются поочередно с частотою 50 Гц. При этом ферромагнитный порошок непрерывно сжимает и расширяет катализатор, обеспечивая пульсирующую проходимость газа. Если же включать электромагниты в трехфазною сеть (см. рис. 4), то в этом случае обеспечивается поступательная пульсация сжатий, и за счет этого непрерывно газ будет сжиматься в продольном направлении вперед. Таким образом, система работает, как насос. При этом — многократно перемешивая газ, сжимая и расширяя его и тысячекратно увеличивая интенсивность процесса на катализаторе. Попутно частички катализатора трутся друг о друга и о ферритовый абразивный порошок, что приводит к их очистке от загрязняющих пленок. Схема работает следующим образом: с частотой 50 Гц происходит смена полярности на питании. Ток переменно проходит обмотке 1,3 и 2,4 (см. рис. 2). При этом в них является магнитное поле, которое намагничивает ферритовые частицы и заставляет их взаимодействовать друг с другом, вовлекая в движение частицы катализатора. Таким образом переменно возникает для газа проходимость сквозь мелкие частицы, сменяемая большим сопротивлением, оказываемым сдавленной массой частиц. И самое главное: активность катализатора, сжимающего и разжимающего реагирующий газ, еще не изученным причинам повышается дополнительно в 20–50 раз. Работа описанного каталитического реактора эквивалентна реактору размером метров в 20–30. Увеличить производительность реактора можно, включая обмотки в трехфазную сеть. При этом система работает не как клапаны, а как активный насос, совмещая все положительные эффекты первой схемы и дополнительно принуждая газ перемещаться в направлении смещения сдвига фаз. При таком включении важно правильно выбрать фазировку. Итак, в реакторе, приведенном здесь, работают следующие положительные факторы:
