Интерфейс

Интерфейс судовых радиолокаторов позволяет использовать их в составе навигационных систем, имеющих единый международный протокол обмена NMEA 0183 или «фирменный» протокол, например, упоминавшийся ранее Sea Talk, что позволяет сопрягать их с различными навигационными приборами и получать от них дополнительную информацию.

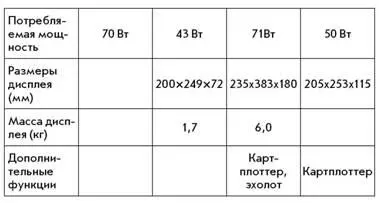

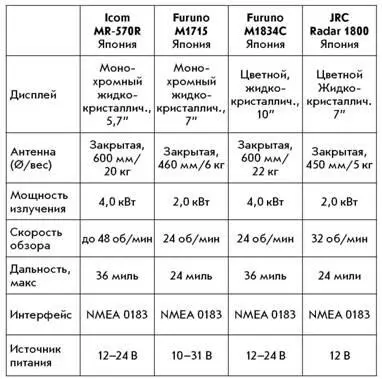

В прилагаемой ниже таблице приведены основные характеристики некоторых наиболее распространенных портативных радиолокаторов.

Последним достижением судовой радиоэлектроники стало создание интегральных навигационных систем. Такие системы объединяют в себе функции нескольких различных приборов. Ранее уже упоминалось о эхолотах-приемниках GPS, об эхолотах-картплоттерах.

Последние разработки ряда производителей позволили объединить в одном приборе практически все судовые навигационные устройства – радар, картплоттер, эхолот, приемник навигационных и метеоданных и факс для приема метеокарт. Такие системы обычно включают основной блок – многофункциональный дисплей и набор опций. Такое построение позволяют создавать разные конфигурации систем в соответствии с потребностями (а также возможностями) владельца. Так, добавление к дисплею радиолокационного сканера превращает его в радар, добавление приемника GPS – в картплоттер, приемопередатчика и гидроакустического преобразователя – в рыбопоисковый или в навигационный эхолот ( рис . 73).

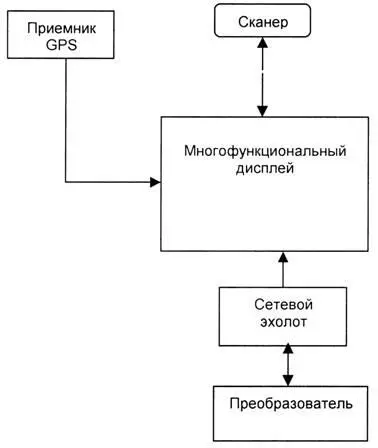

Рис . 73.Простейшая конфигурация интегральной системы

Все составляющие системы работают на один экран, при этом на нем может создаваться только одно изображение – радиолокационное, карта, подводное пространство, либо отображаться одновременно в многооконном режиме в различных комбинациях – радар, эхолот, картплоттер-эхолот, радар-картплоттер, причем, радиолокационное и карта могут отображаться раздельно или с наложением друг на друга.
