Питание от сети постоянного тока напряжением 12 В. Для работы от бортсети с напряжением 24 В и ли 220 В поставляются соответствующие преобразователи. Комплектуется штыревой антенной.

Связь на море намного многогранней, чем на внутренних водных путях. Для обеспечения безопасности и возможности приема и передачи информации в просторах Мирового Океана используется ряд систем – УКВ и ПВ радиостанции, спутниковая связь, средства приема метеорологической информации, спутниковая система подачи сигналов бедствия и определения координат, терпящих бедствие.

Все эти средства устанавливаются на суда в соответствии с районами их плавания.

Для небольшого катера, выходящего в море на рыбалку в пределах видимости берега нет необходимости пользоваться всеми этими средствами – достаточно иметь одну стационарную или носимую УКВ радиостанцию для связи с пограничниками, диспетчерами портов и, при необходимости, подачи сигналов бедствия.

Морские УКВ радиостанции используют для связи диапазон 156–162 МГц, нарезанный на 55 частотных каналов с интервалом 25 кГц. Связь может осуществляться как в симплексном, так и в дуплексном режимах в зависимости на выделенных для каждого вида работы каналах. Дуплексный режим работы используется, в основном, для связи с береговыми радиостанциями с возможностью выхода в городскую телефонную сеть.

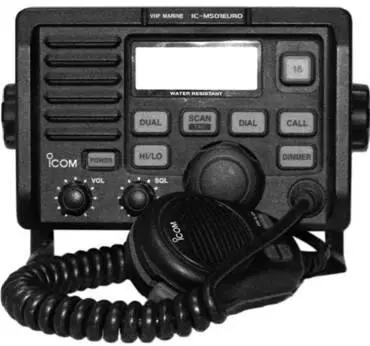

Рис . 68.Морская стационарная УКВ радиостанция

Как на внутренних водных путях, морские УКВ радиостанции бывают двух видов – судовые (стационарные) и носимые. Стационарные имеют два режима мощности – 25 Вт и 1 Вт и предназначены для подачи и приема сигналов бедствия, взаимодействия с другими судами и береговыми службами ( рис . 68).

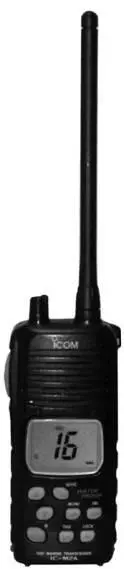

Рис . 69.Морская носимая радиостанция

В современных радиостанциях существует система автоматического вызова и подачи (приема) сигналов бедствия – Цифровой Избирательный Вызов (ЦИВ).

Для связи с использованием ЦИВ в радиостанциях имеется 70-й канал, который всегда находиться в режиме дежурного приема.

Для вызовов в телефонном режиме используется 16-й канал, который до введения ЦИВ так же был каналом вызова и бедствия. В настоящее время большинство вызовов, не связанных с безопасностью, осуществляется на 16-м канале.

Носимые радиостанции ( рис . 69) работают только в телефонном режиме и могут иметь любое количество каналов при обязательном наличии 16-го. Однако, как правило, он и имеют те же 55 каналов, как и судовые радиостанции. Мощность излучения носимых радиостанций – 1 и 5 Вт.

Для оснащенных радиостанциями малых судов основным каналом является 16-й – на нем осуществляются опрос пограничниками, диспетчерами портов. Радиостанции на этом канале необходимо держать постоянно включенной, т.к. на нем передаются срочные сообщения, штормовые предупреждения и прочая, требующая срочной передачи экстренная информация. На этом канале нельзя вести долгие переговоры – для этого требуется передать на 16-м канале предложение перейти на свободный канал и там вести разговоры.

На больших катерах со стационарными двигателями, не имеющих ограничений по электропитанию, целесообразно иметь стационарную радиостанцию, способную обеспечивать надежную связь на достаточно больших расстояниях. Для малых открытых катеров и мотолодок, имеющих ограничения по источникам питания, можно пользоваться носимой радиостанцией. Практика показывает, что с помощью носимой радиостанции можно иметь связь с береговыми станциями в пределах пограничной зоны.
