1. Можно изменять наклон стрелы и при поднятом грузе, чего нельзя делать на легких стрелах;

2. Лопари талей оттяжек, служащих для поворота стрелы, заводятся на турачки специальных лебедок;

3. Топенант стрелы и грузовой шкентель представляют собой не одиночную снасть, а тали;

4. Шпор тяжеловесной стрелы при помощи шарового шарнира или вертлюга опирается не на основание мачты, а на специальный фундамент;

5. Ниже бугеля в теле стрелы делается продольный вырез, в который монтируется направляющий шкив;

6. Ходовой конец грузовых талей проводится через направляющий шкив стрелы и идет вдоль талей топенанта к канифас-блоку, закрепленному на мачте.

Перед производством грузоподъемных работ стрелы и их такелаж следует внимательно проверить и убедиться в их исправности. На стреле и навесных деталях не должно быть трещин, вмятин, шкивы должны быть чистыми и свободно вращаться. После установки стрел в рабочее положение для подъема тяжестей их следует опробовать на холостом ходу.

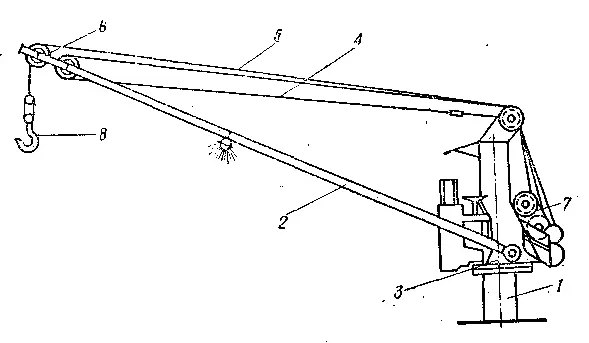

В последнее время все большее распространение на кораблях и судах получают электрические полноповоротные краны, у которых грузовая стрела и подъемный механизм (лебедка) смонтированы на общей поворотной платформе (рис. 14). Электрические краны удобнее в эксплуатации и производительнее, чем грузовые стрелы.

К тому же они имеют меньшие размеры и не требуют много времени для подготовки к работе. Правда, у них есть и недостатки — сложность устройства и ограниченная грузоподъемность, которая обычно не превышает 7 т.

Кроме стационарных грузоподъемных устройств в повседневной корабельной жизни применяются различные подъемные средства: гордени, тали и гини. Гордень — это трос, проходящий через одношкивный неподвижный блок. Он применяется для подъема груза небольшой массы. Конец горденя, к которому крепится груз, называется коренным и обычно заделывается коушем. Противоположный конец, к которому прилагается усилие для подъема груза, называется ходовым, или лопарем. Гордень выигрыша в силе не дает, изменяется лишь направление применения этой силы. Шкентель грузовой стрелы — наглядная разновидность горденя.

Тали — это грузоподъемное устройство, состоящее из подвижного и неподвижного блоков, соединенных между собой тросом. Коренной конец троса закрепляется на одном из блоков, а ходовой проходит через все шкивы и выходит из другого блока. Неподвижный блок крепится над поднимаемым грузом. Подвижный блок обычно снабжается гаком для захвата груза. В зависимости от числа задействованных шкивов на обоих блоках тали могут быть двух-, трех-, четырех-, шести-, восьми-, десяти-, двенадцатишкивными. Тали с шестью и более шкивами называются гинями. Они применяются для подъема более тяжелых грузов. Малые тали с одинаковым числом шкивов, предназначенные для обтягивания снастей такелажа, на котором они закреплены постоянно, называются гинцами. Применение талей для подъема тяжестей дает выигрыш в силе.

Для подъема тяжелых деталей, особенно частей корабельных механизмов при их ремонте, широко применяются механические (дифференциальные) тали. Подъем и опускание груза такими талями осуществляется при помощи бесконечной (кольцевой) такелажной цепочки, заложенной в кипы шкивов двух блоков. Механические тали удобны в обращении и обеспечивают значительный выигрыш в прилагаемой силе.

Люки грузовых трюмов, как и другие люки, выходящие на главную палубу, проектируются с расчетом обеспечения их надежными водонепроницаемыми закрытиями. Выполнение этого условия необходимо в первую очередь для восстановления герметичности корпуса, обеспечивающего безопасность плавания кораблей и судов в штормовую погоду. Второй немаловажной задачей является предохранение принятого в трюмы груза от намокания и воздействия солнечных лучей.

Люковые закрытия грузовых трюмов должны обладать достаточной прочностью с тем, чтобы выдерживать массу палубного груза и противостоять ударам волн в самых тяжелых условиях плавания.

Кроме надежности конструкции, к люковым закрытиям предъявляются требования удобства их эксплуатации. Возможность быстрого открывания и закрывания трюмов способствует оперативному проведению грузовых операций, что имеет немаловажное значение как в военной, так и в народнохозяйственной деятельности.
