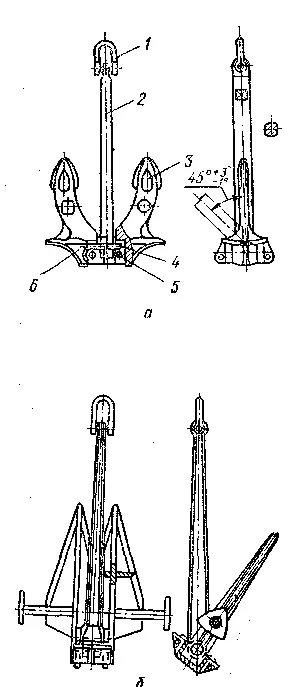

Самым распространенным становым якорем является якорь типа Холла — бесшточный якорь с поворотными лапами (рис. 10,а). Он обладает несколько, меньшей по сравнению с адмиралтейским держащей силой, но более удобен в обращении.

На малых кораблях широкое применение получил бесшточный якорь Матросова (рис. 10, б). Он имеет две большие поворотные лапы с приливами по бокам, которые выполняют роль штока, т. е. удерживают якорь, лежащий на грунте, от опрокидывания. Якорь Матросова признан лучшим в мире, он удобен в обращении и обладает большой держащей силой.

Ледовые якоря изготовляются массой до 200 кг, имеют особую конструкцию и применяются на ледоколах и судах, использующихся в арктических морях.

Якорные цепи служат для соединения якоря с корпусом корабля и состоят из отдельных кусков цепи — смычек, имеющих длину от 25 до 27 м.

Одна такая полная якорь-цепь содержит в себе 10–12 смычек. Смычки состоят из звеньев. Диаметр сечения звена называется калибром якорь-цепи, что является определяющим понятием при комплектовании данного класса кораблей якорным устройством. Звенья цепей калибром выше 15 мм снабжаются поперечными распорками — контрфорсами, что уменьшает их деформацию под нагрузкой и повышает прочность всей якорь-цепи.

Смычки соединяются между собой с помощью соединительных скоб или разъемных звеньев. В первую (якорную) и последнюю (коренную) смычки вделываются вертлюги, предохраняющие якорную цепь от закручивания. Местом хранения якорь-цепей являются цепные ящики, которые располагаются под той палубой, где установлен шпиль или брашпиль.

Ходовой конец якорь-цепи пропускается через палубный цепной клюз и крепится — якорной скобой за скобу якоря. Коренной же ее конец крепится к корпусу корабля с помощью жвака-галса или специальной машинки.

Жвака-галс — это короткая цепь, прикрепленная к корпусу корабля и заканчивающаяся откидным гаком (глаголь-гаком), предназначенным для быстрого разъединения соединенных при его помощи изделий. Специальная машинка также снабжена откидным гаком, в который закладывается концевое звено коренной смычки якорь-цепи. Освобождение носка откидного гака, а вместе с ним и концевого звена коренной смычки осуществляется дистанционно с палубы или из соседнего с цепным ящиком отсека.

При необходимости срочно отдать якорь-цепь матрос посредством дистанционного привода разворачивает стопорную скобу, которая освобождает носок откидного гака, и якорь-цепь улетает за борт.

Для определения длины отданной (вытравленной) якорной цепи при постановке корабля на якорь посты управления шпилем (брашпилем) и ходовой мостик оборудуются счетчиками. Кроме того, с этой же целью якорную цепь через каждые 20 м маркируют наложением на контрфорсы звеньев марок из отожженной стальной проволоки (на соединительные звенья марки не накладываются). Маркированные звенья цепи окрашиваются в определенный цвет: 20 м — одно красное звено с маркой; 40 м — два красных звена с марками; 60 м — три красных звена с марками; 80 м — четыре красных звена с марками; 100 м — пять красных звеньев с марками; 120 м — одно белое звено с маркой; 140 м — два белых звена с марками; 160 м — три белых звена с марками; 180 м — четыре белых звена с марками; 200 м — пять белых звеньев с марками; 220 м — одно красное звено с маркой; 240 м — два красных звена с марками и т. д.

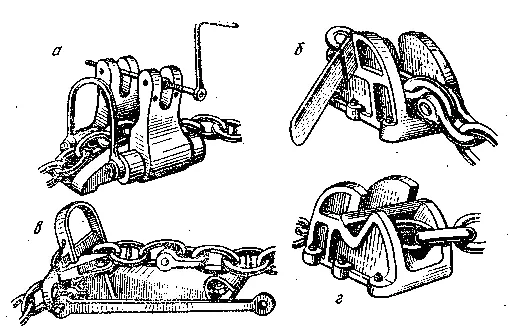

Для удержания троса или цепи в натянутом положении применяются стопоры. Стопоры для крепления якорных цепей бывают стационарные и переносные, или, как их еще называют, — палубные и цепные. Стационарные стопоры используются для временного задерживания якорной цепи при работах с нею. Существует несколько разновидностей стационарных стопоров: винтовой, стопор Легофа и стопор с накидным палом (рис. 11).

Винтовой стопор представляет собой наклонную подушку с желобом, по которому скользит цепь. Зажим цепи производится двумя подвижными колодками при помощи винта с рукояткой.

Стопор Легофа состоит из станины с желобом, установленной немного выше линии натяжения цепи. Цепь стопорится поворотом рычага, который опускает колодку, вставленную в верхнюю часть станины. Колодка опускается вместе со скользящей по ней якорь-цепью, звенья которой затем упираются в выступы станины.
