Стопор с накидным палом применяется для цепей крупного калибра. Он состоит из станины с желобом и накидного пала, который накладывается поперек цепи и препятствует ее вытравливанию.

При стоянке корабля на якоре цепь удерживается переносным стопором якорь-цепи. Для надежного удержания якорей, втянутых в клюзы при выходе корабля в море, применяются: цепной переносной стопор с глаголь-гаком; стопор «лягушка» с талрепами; цепочка с талрепом; цепной стопор походного крепления и другие конструкции.

Для временного удержания троса в натянутом положении может быть применен или механический стопор, имеющий две зажимные колодки, или тросовый стопор, представляющий собой небольшой, прочный пеньковый трос, один конец которого крепится к палубному рыму, а второй обматывается стопорным узлом вокруг удерживаемого в натяжении троса. Таким способом часто пользуются при швартовке, когда под рукой нет механического стопора.

Выбирание якорь-цепи при съемке корабля с якоря производится подъемным механизмом, представляющие собой специальное устройство с вертикально или горизонтально расположенными барабанами и цепными звездочками. Устройство с вертикально расположенной осью вращения называется шпилем, а с горизонтально — брашпилем. Шпили и брашпили работают в основном с помощью паровой машины или электродвигателя, но на некоторых кораблях и особенно на транспортных судах получили распространение автономные средства обеспечения подъемных машин — двигатели внутреннего сгорания. В аварийных случаях шпили и брашпили могут работать от приводов ручного выбирания якоря. Кроме работ с якорями, шпили и брашпили успешно используют при швартовных операциях.

Швартовное устройство служит для удержания корабля на месте во время стоянки его у пирса и других объектов. К нему относятся: кнехты, битенги, киповые планки, швартовы, вьюшки, клюзы, шпили, лебедки, кранцы, бросательные концы и т. п.

Швартовы могут быть стальньши, растительными и синтетическими. Они хранятся на специальных швартовных вьюшках, закрепленных на палубе и имеющих тормозное и стопорное устройства.

Швартовные клюзы представляют собой вырезы в бортах и фальшбортах, окаймленные специальными литыми рамами. Они служат для пропуска через фальшборт троса, подаваемого на берег или плавучее, сооружение для швартовки.

Кнехты — парные стальные или чугунные тумбы с фундаментом, прикрепленным болтами к палубе.

Битенги представляют собой литые или сварные стальные или чугунные крестовины, установленные на носу, корме или по бортам. Кнехты и битенги служат для крепления швартовов или буксирных тросов.

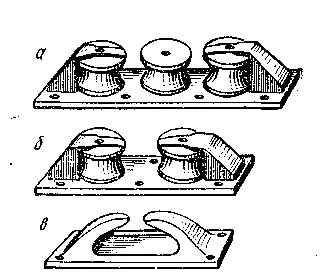

Киповые планки (рис. 12) — это чугунные или стальные отливки с двумя загнутыми внутрь рогами. Они устанавливаются по бортам в местах проведения швартовных операций и служат для пропуска через них швартовов. Иногда на основании киповой планки устанавливаются один, два или три вертикальных вращающихся роульса, уменьшающих трение тросов.

Швартовный шпиль устанавливается на корме некоторых кораблей. Он отличается от якорного отсутствием цепного барабана — палгеда — и служит для выбирания и обтягивания швартовов и буксирных тросов, проводников при приемке топлива и грузов на ходу и других подобных операциях.

Некоторые корабли и суда снабжаются швартовными лебедками, отличающимися от грузовых длинным валом, на концах которого имеются турачки (барабаны для намотки троса, снабженные специальными выступами — вельпсами, препятствующими скольжению) для выбирания швартовов.

Клюзы, киповые планки, швартовные механизмы и кнехты имеют такое взаимное расположение, чтобы удобно было накладывать тросы на турачки и переносить их на кнехты. Для временного удержания тросов в натянутом состоянии около кнехтов прикрепляются стопоры.

С целью предохранения бортов корабля от ударов об объекты швартовки применяют мягкие кранцы и деревянные — жесткие. Непосредственно при швартовке используются мягкие плетеные кранцы — парусиновые мешки, наполненные крошеной пробкой или микропористой резиной и оплетенные растительным тросом. Жесткие кранцы представляют собой деревянные круглые брусья нужных размеров, оплетенные растительным тросом. Применять деревянные кранцы следует осмотрительно, чтобы с их помощью не наделать вмятин в обшивке корпуса.
