2) в ванных комнатах и туалетах выполняется скрытая электропроводка: провода прокладывают в поливинилхлоридных или других изоляционных трубках. Применять защищенные провода в металлических оболочках, а также провода в стальных трубах для устройства электропроводок в этих помещениях запрещено. Штепсельные розетки в этих помещениях устанавливать нельзя, кроме розетки для включения электробритвы; эту розетку присоединяют к сети через разделяющий трансформатор;

3) в неотапливаемых подвалах, на чердаках, в сырых и особо сырых помещениях электропроводку выполняют открытой.

Электропроводка в хозяйственной постройке (рис. 6) .

Среда в ряде помещений хозяйственной постройки (свинарник, коровник) агрессивна и разрушает изоляцию, поэтому электропроводку предпочтительно выполнять не проводами, а кабелем. Особенно тщательно нужно вести электромонтажные работы, так как при прикосновении к оголенным проводам при напряжении 12, а тем более 220 В животное может погибнуть.

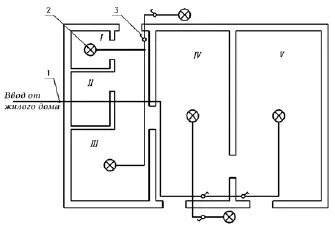

Рис. 6. План хозяйственной постройки с электропроводкой:

I – свинарник; II – птичник; III – коровник; IV – помещение для хранения инвентаря и топлива; V – хозяйственное помещение; 1 – трубостойка; 2 – светильник; 3 – герметический выключатель

Металлические части светильников, установленные в хозяйственных постройках, зануляют специально проложенным для этого третьим проводником, который подключают к нулевому проводу сети в ближайшей к светильнику ответвительной коробке.

Несмотря на довольно большое разнообразие типов домов и садовых домиков, а также хозяйственных построек различного назначения, схемы электроснабжения содержат ограниченное число элементов. Везде обязательны вводное устройство (трубостойка или распределительный ящик), квартирный щиток, штепсельные розетки, выключатели и др.

Примерный перечень электротехнических устройств, необходимых для устройства электропроводки в жилом доме

Ящик распределительный, шт. ……………………………………1

Трубостойка при воздушном вводе, шт. …..…………………….1

Квартирный щиток, шт. ………..…………….……………………..1

Счетчик однофазный, шт. ……..……………………………………1

Светильник, шт.:

настенный..……………………………………………….1-6

пылевлагонепроницаемый ……………………………… 3-11

потолочный для освещения подвала …………………….1

Патрон подвесной, шт..……………………………………………1-6

Выключатель однополюсный, шт.:

для скрытой установки …………………………………….2-6

сдвоенный …..……………………………………….………2-6

герметический.……………………………………………..6-14

Блок электроустановочных изделий на два выключателя и одну штепсельную розетку, шт. …………………………..……………………………………..1

Розетка штепсельная, шт.:

для скрытой установки..…………………………………..3-7

для скрытой установки двухместная..……………………1-4

двухполюсная в нормальном исполнении с третьим заземляющим контактом на 25 А ……………….………………………………………………..1

двухполюсная в нормальном исполнении с третьим заземляющим контактом на 10 А ……………….…………………………………………………1

двухместная в герметическом исполнении …………………1

Звонок электрический, шт. …………………………………………….1

Кнопочный выключатель на 250 В …….……………………………..1

Ящик с понижающим трансформатором, шт. ….……………………1

Фонарь милицейский, шт. ………..…………………………………….1

Коробка ответвительная, шт.:

для скрытой установки. ………………………………………35-52

для открытой установки …..…………………………………11-15

для встраивания выключателей и розеток …………………..8-35

Штепсельная розетка двухместная в герметическом исполнении, шт. …………………………………………………………………………………….1

Крюк для подвески светильников, шт. ……..………………………….5-7

Провод АПВ, м, сечением:

6 мм 2 …………………………………………………………….12-25

2,5 мм 2 ………..…………………………………………………..70-75

Провод АППВ, м, сечением:

3х4 мм 2 ……..……………………………………………………15-36

3x2,5 мм 2 ……….…………………………………………………25-60

2x2,5 мм 2..………………………………………………………..60-100

Труба с условным проходом 20 мм, м:
