Ответвление выполняют без установки дополнительных опор, если его длина от ВЛ не более 25 м. Для ответвления рекомендуется применять изолированные провода, но допускается и неизолированные; в этом случае на каждый провод можно надеть мягкую изоляционную трубку.

Если длина ответвления превышает 25 м, необходима установка дополнительных опор. От ВЛ до последней опоры монтируют неизолированный провод, а от последней опоры до строения – изолированный.

Наименьшее допустимое сечение (мм 2 ) проводов для ответвлений индивидуальным потребителям по условиям механической прочности составляет:

Трехфазное (четырехпроводное) ответвление удобнее выполнять четырехжильным проводом марки АВТВ или АВТУ со встроенным несущим тросом, сечение алюминиевых токоведущих жил при этом может быть не менее 4 мм 2, так как механическую нагрузку воспринимают не они, а трос.

Несущий трос наглухо закрепляют и присоединяют (рис. 8) к нулевому проводу. Для крепления троса на опоре ставят дополнительный изолятор.

Рис. 8. Ответвление от ВЛ проводом с несущим тросом:

1 – дополнительный изолятор; 2 – трос; 3 – провода ответвления; 4 – зануление троса; 5 – нулевая жила; 6 – изолятор для провода наружного освещения

На стене здания также устанавливают изоляторы. Для проводов АВТВ, АВТУ нужен один изолятор, на котором закрепляют несущий трос, в остальных случаях – по числу проводов: два изолятора при однофазном вводе или четыре при трехфазном. Применяют фарфоровые или стеклянные изоляторы типов ТФ-12, ТФ-16, РФО-12 или НС-16.

Расстояние от проводов ответвления до земли при пересечении проезжей части должно быть не менее 6 м, при пересечении пешеходной дорожки – не менее 3,5 и у изоляторов на стене – не менее 2,75 м (рис. 9).

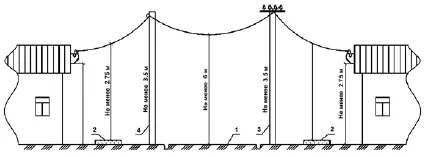

Рис. 9 . Нормированные расстояния ответвления от ВЛ:

1 – проезжая часть; 2 – пешеходная дорожка; 3 – опора ВЛ; 4 – дополнительная опора

Изоляторы можно устанавливать рядом или один под другим. Расстояние от проводов до поверхности земли должно составлять не менее 2,75 м, а между проводами и от проводов до выступающих частей строения (крыши, водосточного желоба и т. п.) – не менее 0,2 м.

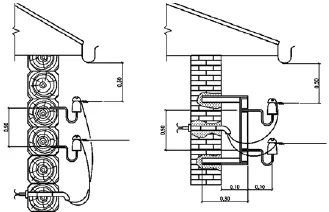

Рис. 10. Крепление изолятора ввода на деревянной и каменной стенах

Изоляторы сначала закрепляют на крюках, затем крюки монтируют на наружной стене (рис. 10). В зданиях с бетонными или кирпичными стенами для каждого крюка пробивают гнездо на глубину 100 мм и закрепляют крюк цементным раствором. В зданиях с рублеными стенами для монтажа крюков высверливают отверстия и ввинчивают в них крюки. В каркасно-засыпных, глинобитных или дощатых строениях крюки устанавливают на деревянном брусе толщиной 70?100 мм, который монтируют на стене шурупами или шпильками. Иногда с внутренней стороны требуется усилить стену доской, а к ней через тонкую стену строения прикрепить брус.

Для ответвления можно применять кабель с медными жилами (ВВГ, ПВГ и др.) сечением не менее 2,5 мм 2или алюминиевыми жилами (АВВГ, АПВГ) сечением не менее 4 мм 2. Кабель прокладывают по стойке опоры: в верхней части открыто на скобах, а с высоты не менее 1,5 м от уровня земли – в трубе на глубину 0,7 м. Затем кабель ведут в траншее глубиной не менее 0,7 м до здания и, наконец, в трубе выводят на наружную стену. В траншее кабель укладывают на слой земли, не содержащей камней, шлака и строительного мусора. Над кабелем выполняют такую же засыпку. В местах, где вероятны земляные работы, поверх слоя засыпки укладывают бетонные плитки или кирпичи.

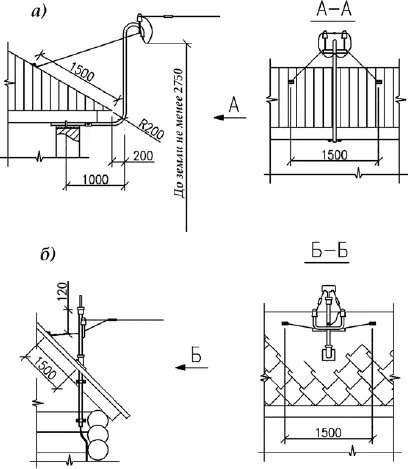

Рис. 11 . Ввод в здание через трубостойки:

а – через крышу; б – через стену

Ответвление считается частью ВЛ, его обслуживает владелец электрических сетей до изоляторов на стене строения, включая соединения у изоляторов.
