Номинальные токи расцепителей автоматических выключателей должны составлять:

16 А – для групповой и осветительной сети и сети штепсельных розеток на ток 6?10 А в домах без бытовых кондиционеров воздуха;

25 А – для сети штепсельных розеток в домах с бытовыми кондиционерами воздуха мощностью до 1,3 кВт, а также для групповой линии питания бытовых электрических приборов мощностью до 4 кВт;

25-32 А – для групповой линии питания электрической плиты мощностью до 5,8 кВт;

40 А – для групповой линии питания электрической плиты мощностью 5,9?8 кВт.

В качестве примера рассмотрим план электропроводки одноквартирного жилого дома, на котором изображены электропроводка и присоединенные к ней светильники, штепсельные розетки, выключатели и другое электрооборудование (рис. 4).

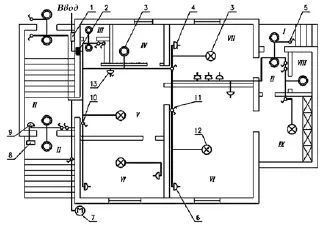

Рис. 4 . План электропроводки одноквартирного жилого дома:

I – крыльцо; II – тамбур; III – санузел; IV – помещение для стирки; V – прихожая; VI – жилая комната; VII – кухня; VIII – кладовая; IX – веранда; 1 – силовой ящик; 2 – квартирный щиток; 3 – одно– или двухламповый светильник; 4 – штепсельная розетка с защитным контактом; 5 – однополюсный герметический выключатель; 6 – штепсельная розетка без защитного контакта; 7 – милицейский фонарь; 8 – кнопочный выключатель (кнопка) для звонка; 9 – звонок; 10 – однополюсный выключатель; 11 – сдвоенный выключатель; 12 – многоламповый светильник с раздельным включением ламп; 13 – штепсельная розетка с выключателем

Рассмотрим особенности фрагментов схемы, на которых подробно показаны соединения (рис. 5).

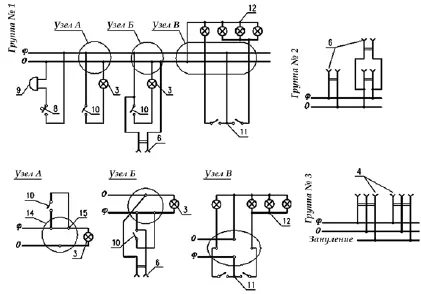

Рис. 5. Узлы соединений в ответвительных коробках:

14 – коробка; 15 – соединение проводников; Ф – фаза; 0 – ноль; 3, 4, 5, 8, 9, 10-12 – см. подпись к рис. 4

К двухполюсной розетке 4 с третьим зануляющим контактом подходят три провода, один из которых является зануляющим и присоединяется к сети таким образом, чтобы нигде не было даже кратковременных разрывов. Очень важно при монтаже не перепутать зануляющий провод с рабочим нулевым проводом – может привести к поражению электрическим током. Фазный и нулевой провода присоединяют к контактным винтам рабочих гнезд розетки.

Штепсельную розетку 6 присоединяют к сети фазным и нулевым проводами, причем совершенно безразлично, в каком порядке эти провода присоединяются к гнездам.

В некоторых случаях в отверстии стеновой панели, разделяющей комнаты, возле одной штепсельной розетки устанавливают вторую (со второй стороны отверстия). Для подсоединения к сети этой розетки достаточно установить перемычку, соединяющую гнезда обеих розеток.

В схеме одно– или двухлампового светильника 3 на пути от фазного провода к патрону устанавливают выключатель (узел А). Непосредственно под выключателем может быть установлена штепсельная розетка. В этом случае одно из гнезд розетки присоединяют к контактному винту выключателя, к которому подходит фазный провод. Второе гнездо соединяют с нулевым проводом в ответвитсльной коробке (узел Б).

В многоламповом светильнике (люстре) 12 с раздельным включением ламп первые выводы всех ламп соединяют с нулевым проводом, а оба выключателя 11 – с фазным проводом (узел В). Одна из ламп включается одним выключателем, остальные лампы, выводы которых соединены между собой, – вторым.

Звонок 9 подсоединяют к электрической сети с помощью кнопочного выключателя (кнопки). Следует обратить внимание на то, что кнопка и проводка должны быть рассчитаны на 250 В. Кроме того, кнопку нельзя устанавливать во дворе и в сырых помещениях.

Особенности выполнения электропроводок, имеющие непосредственное отношение к обеспечению электробезопасности:

1) металлические корпуса однофазных электрических плит, переносных бытовых электрических приборов и машин мощностью более 1,3 кВт и металлические трубы электропроводок зануляют. Зануление корпусов электрических плит, бытовых кондиционеров, а также переносных бытовых приборов и машин осуществляется прокладкой отдельного провода сечением, равным сечению фазного провода, от квартирного щитка. Этот провод присоединяют к нулевому защитному проводнику питающей сети перед счетчиком (со стороны ввода) и до отключающего аппарата (при его наличии);
