Евгений Банников - Электричество дома и на даче

Предохранители, а также однополюсные защитные автоматы монтируют только в фазных проводах. Установка этих аппаратов на нулевом проводе не допускается. Линию нулевого провода можно разрывать только при одновременном разрыве линий фазных проводов. При однофазном ответвлении это обеспечивается двухполюсными коммутационными или защитными аппаратами. Можно применить и трехполюсный аппарат, но при однофазном (двухпроводном) вводе один из полюсов не используют.

Токоведущие части вводного устройства должны быть защищены от попадания дождя или снега недоступны для случайного прикосновения, поэтому желательно выбирать аппараты, соответствующие по защите и условиям эксплуатации, либо монтировать вводное устройство в металлическом или пластмассовом корпусе. Аппараты вводного устройства, установленные на наружной стене дома, защищают жестяным, пластмассовым или деревянным кожухом. Расстояние от токоведущих неизолированных частей до стенок защитного кожуха должно быть не менее 10 мм.

Бытует мнение, что установка предохранителей в линии не только фазного, но и нулевого проводов повышает надежность защиты. В действительности обрыв электрической цепи, связанной с нулевым проводом, в том числе и при перегорании предохранителя в его цепи, может привести к опасным для жизни последствиям.

Одно из средств обеспечения безопасности при нарушении изоляции – зануление, т. е. соединение металлических нетоковедущих частей электрооборудования с заземленным нулевым проводом. Если же в цепи нулевого провода находится предохранитель или автомат, то он может сработать и отключить нулевой провод, что равносильно отключению зануления, обеспечивающего защиту человека от поражения электрическим током.

Не разрешается устанавливать однополюсные защитные или коммутационные аппараты в цепи нулевого провода.

При монтаже электропроводки следует тщательно выполнять все соединения по схеме.

Вводное устройство со стороны ответвления от ВЛ подключают изолированными проводами сечением 4 или 6 мм 2(для медных допускается сечение 2,5 мм 2). Изолированные провода к проводам ответвления у изоляторов на стене здания присоединяют специалисты владельца сетей, а к вводному устройству – потребитель. Если ответвление выполнено тросовым проводом или кабелем, токоведущие жилы к вводному устройству также подключают специалисты владельца сетей. Со стороны ввода в здание потребитель должен сделать проводку между вводным устройством и электросчетчиком.

При монтаже любого трех– или однофазного вводного устройства без коммутационного аппарата нулевой провод ответвления при помощи отдельного контактного зажима соединяют с соответствующим проводом, идущим к счетчику. Соединение скруткой допускается, если провода сваривают или паяют, но в условиях индивидуального строительства эту работу с алюминиевыми проводами выполнить трудно. Поэтому для соединения используют контактный зажим от какого-нибудь электрического аппарата, например одногнездовой зажим к проводам сечением до 4 мм 2, применяемый в светильниках, или зажим из ответвительной коробки. Диаметр контактных винтов должен быть 4-6 мм. Если соединяемые провода из разных металлов, каждый крепят отдельным винтом.

Групповую сеть , чаще используемую в приусадебных постройках, выполняют однофазной и монтируют, как правило, тремя группами. Группа № 1 предназначается для питания осветительных приборов. Группа № 2 служит для присоединения штепсельных розеток на 6 А без защитных (зануляющих или заземляющих) контактов. Группа № 3 питает электроприемники, требующие занулений корпуса прибора (например, кухонная плита). К данной группе присоединяют штепсельные розетки с защитным контактом.

Допускается смешанное питание штепсельных розеток и освещения.

Нельзя объединять нулевые проводники разных групп. В провод, который служит для присоединения защитных контактов штепсельных розеток, нельзя вводить ни выключатели, ни предохранители.

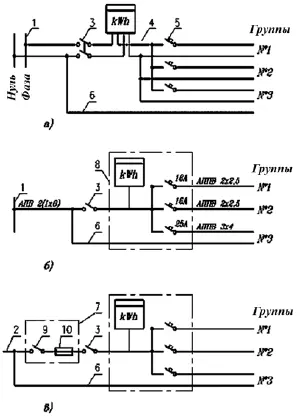

Рис. 3 . Схема питания групповой сети:

а – многолинейная; б – однолинейная с воздушным вводом; в – однолинейная в варианте с кабельным вводом; 1 – воздушная линия; 2 – кабельная линия (выполняется по проекту наружных сетей); 3 – двухполюсный пакетный выключатель; 4 – счетчик; 5 – выключатель автоматический; 6 – провод для зануления; 7 – вводной ящик; 8 – квартирный щиток; 9 – рубильник; 10 – предохранители
