Рис. 77.Сечения по притворам деревянных окон с тройным остеклением для малоэтажных жилых домов: 1 – нижний брусок оконной коробки; 2 – нижний брусок оконной створки наружной; 3 – раскладка по стеклу; 4 – стекло; 5 – верхний и боковые бруски наружной створки; 6 – верхний и боковые бруски оконной коробки; 7 – верхний и боковые бруски внутренней створки; 8 – верхний и боковые бруски внутренней спаренной створки; 9 – нижний брусок внутренней створки; 10 – уплотняющие прокладки

Окна и балконные двери подразделяются на две серии: с раздельными створками и дверными полотнами с двойным остеклением серии РМ, с раздельно-спаренными створками и дверными полотнами с тройным остеклением серии РСМ.

Для остекления веранд малоэтажных домов рекомендуется применять окна ОРМ15-6 и ОРМ15-6А размером 570–1460 мм.

Окна деревянные для производственных зданий в зависимости от способа открывания делятся на три серии: В – открывающиеся внутрь помещения, Н – открывающиеся наружу, Г – глухие (неоткрываюшиеся). Оконные блоки серии В и Н состоят из коробок, переплетов и остекления, а оконные блоки серии Г – из коробок и остекления (рис. 78).

Оконные блоки серии В и Н являются одинарной конструкцией с одним рядом остекления и спаренные с двумя рядами остекления, окна серии Г – одинарной конструкцией с одним рядом остекления.

Окна серий Н и Г используют в одноэтажных, а серии В – в одно– и многоэтажных зданиях.

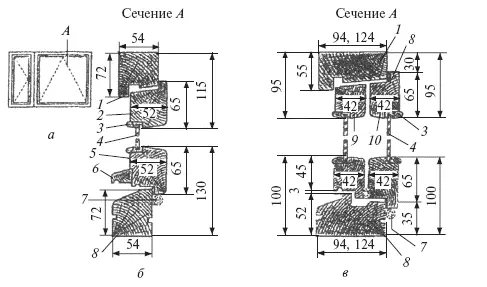

Рис. 78.Окна деревянные для производственных зданий: а – общий вид окна серии В; б – сечения окон с одинарным остеклением; в – сечение окон с двойным остеклением; 1 – верхний брусок коробки; 2 – верхний брусок створки с одинарным остеклением; 3 – раскладка по стеклу; 4 – оконное стекло; 5 – нижний брусок створки с одинарным остеклением; 6 – отлив; 7 – оконная петля; 8 – брусок коробки нижний; 9 – верхний брусок наружной створки с двойным остеклением; 10 – верхний брусок внутренней створки с двойным остеклением

Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых зданий (рис. 79) изготовляют с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках. Стекло для окон жилых зданий имеет толщину 2,5–3 мм, общественных зданий – 3–4 мм.

Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм навешивают на три петли. Для отвода дождевой воды в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов высверливают отверстия диаметром 10 мм. Под клапанами делают одно такое же отверстие, но посередине. Окна этого вида применяют в основном в зданиях, возводимых в северных районах.

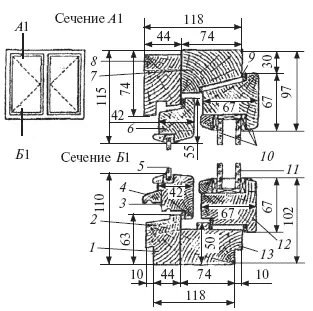

Рис. 79.Окна деревянные со стеклопакетами и стеклами для жилых зданий (сечения по притворам): 1 – нижний брусок наружной коробки; 2 – отверстие для стока воды; 3 – нижний брусок наружной створки; 4 – отлив; 5 – стекло; 6 – верхний брусок наружной створки; 7 – верхний брусок внутренней коробки; 8 – верхний брусок наружной коробки; 9 – уплотняющие прокладки; 10 – опорные, распорные и боковые прокладки; 11 – стеклопакет; 12 – нижний брусок внутренней створки; 13 – нижний брусок внутренней коробки

Изготовление оконных блоков.Оконные блоки, как правило, изготовляют на деревообрабатывающих предприятиях. На строительство они поступают с навешенными створками, остекленными и окрашенными. Однако иногда приходится изготовлять оконные блоки небольших серий в мастерских или цехах строительных организаций.

Изучив чертежи, составляют спецификацию деталей, указывая проектные размеры и размеры заготовок. Затем по размерам, приведенным в чертежах, выпиливают заготовки для деталей створок и коробок с учетом припусков на обработку. После распиливания бруски строгают рубанком, фуганком или фрезеруют электрорубанком на фуговальных, рейсмусовых или комбинированных станках. Затем проверяют прямоугольность и качество обработки брусков и приступают к их разметке.

Разметка.Размечают бруски с помощью метра, рейсмуса, ерунка, малки, угольника на разметочном столе, имеющем крышку размером 2200×1600 мм (на 100–150 мм больше наибольшей длины бруска коробки).
