Евгений Костенко - Столярные, плотничные, стекольные и паркетные работы - Практическое пособие

Элементы стропильной системы изготовляют, как правило, на предприятии из пиломатериалов 1-го и 2-го сортов, без гнили и червоточины. Доски и брусья раскраивают по длине на нужный размер на круглопильных станках для поперечного раскроя, на этих же станках оторцовывают их по заданному профилю. По ширине доски опиливают на круглопильных станках для продольного раскроя. Перед сборкой элементы стропил окоряют и размечают с помощью шаблонов, показанных на рис. 70.

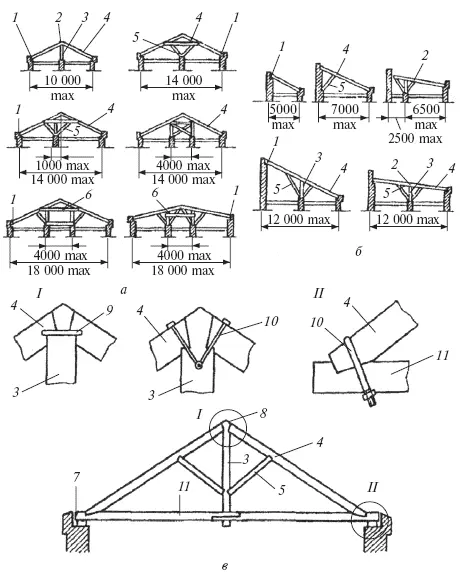

Рис. 69.Схема устройства стропил: а – наслонных двускатных; б – наслонных односкатных; в – висячих; 1 – подстропильный брус (мауэрлат); 2 – прогон; 3 – стойка; 4 – стропильная нога; 5 – подкос; 6 – ригель; 7 – опорный узел; 8 – коньковый узел; 9 – скоба; 10 – стяжной хомут; 11 – затяжка; I, II – узлы соединения деталей стропил

Элементы стропильной системы собирают в шаблонах на бойке (рис. 71). Детали, подлежащие сборке, располагают у бойка в таком порядке, чтобы их было удобно брать без лишних движений. До начала сборки стропильной системы необходимо на бойке нанести мелом или углем схему собираемых стропил в натуральную величину. Вместо этого можно на площадке бойка набить планки, фиксирующие точное положение стропил в собранном виде, т. е. сделать шаблон. После прирезки и контрольной сборки на бойке элементы стропил маркируют и комплектно упаковывают. Контрольная сборка стропил с большим пролетом необходима для того, чтобы на строительстве их можно было собирать без подгонки. В элементах стропил выбирают гнезда для постановки болтов, нагелей. Стропила с небольшим пролетом собирают на предприятии и на строительство отправляют в собранном виде.

Стропильные системы из бревен применяют преимущественно в лесоизбыточных районах в сельской местности. Для изготовления используют окоренный круглый лес диаметром 18 см. Бревна должны быть прямолинейными, ровными (без кривизны и гнили). Небольшие неровности, имеющиеся на бревнах, обрабатывают топором по шнуру.

Рис. 70.Шаблоны для разметки элементов стропил: а – стропильных ног; б – подкосов; в – ригелей; г – сопряжений стропильной ноги со стойкой (бабкой) и подкосами; 1 – гнездо для разметки в стропильной ноге врубки примыканий к мауэрлату; 2 – планка для разметки соединений в полдерева стропильных ног в коньке; 3 – гнездо для разметки в подкосе врубки примыкания к нижнему прогону; 4 – планка для разметки в подкосе врубки примыкания к стропильной ноге; 5 – гнезда для разметки соединения ригеля со стропильной ногой; 6 – боковые стенки шаблона; 7 – днище шаблона; 8 – гнездо для разметки в стропильной ноге врубки примыкания к затяжке; 9 – рейка; 10 – гнездо для разметки в стропильной ноге врубки для подкоса; 11 – планки для разметки соединений стропильных ног в коньке

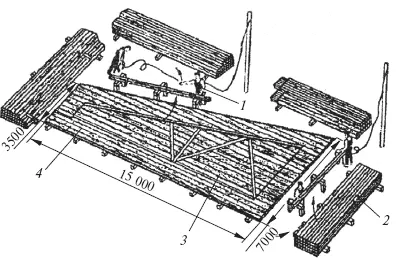

Рис. 71.Боек для сборки стропил: 1 – рабочее место; 2 – детали для сборки стропил; 3 – элемент стропильной системы; 4 – боек

Рис. 72.Сборка ферм на металлических зубчатых пластинах: а – собранная ферма; б – металлическая зубчатая пластина

Затяжки, соединяющие стропильные ноги, делают из наиболее качественной древесины. Прежде всего подбирают бревно для затяжки и торцуют ею на нужный размер по длине. Ввиду того, что максимальная длина круглого леса составляет 6,5 м, затяжку для больших пролетов обычно изготовляют из двух-трех бревен, соединенных по длине. Затем подбирают бревна для стропильных ног. Подкосы и стойки, имеющие меньшую длину, делают из обрезков или из более коротких бревен. В отобранных бревнах отесывают концы и размечают врубки по шаблону, сделанному из фанеры или тонкой листовой стали. Места врубок после разметки выпиливают и зачищают острым топором и стамеской.

Крыши из ферм используют в малоэтажных зданиях для создания свободной планировки помещений, а также в промышленных зданиях с небольшими пролетами (до 18 м). Деревянные полуфермы собирают в фермы путем установки накладок, косынок, прикрепляя их гвоздями, на домостроительных предприятиях в основном вручную в шаблонах.
