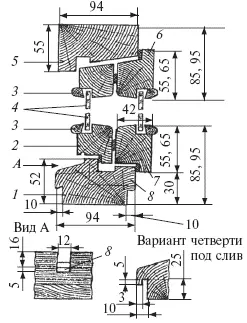

Рис. 73.Сечения по притворам деревянных окон со спаренными переплетами с двойным остеклением для жилых зданий: 1 – брусок нижней коробки; 2 – нижний брусок наружной створки; 3 – раскладка по стеклу; 4 – стекло; 5 – верхний и боковые бруски оконной коробки; 6 – верхний и боковые бруски внутренней створки; 7 – нижний брусок внутренней створки; 8 – прорезь для отвода воды

Рис. 74.Сечения по притворам окон и балконных дверей деревянных с двойным остеклением раздельной конструкции для жилых зданий: 1 – нижний брусок наружной коробки; 2 – отверстие для стока дождевой воды; 3 – нижний брусок наружной оконной створки; 4 – отлив; 5 – раскладка по стеклу; 6 – стекло; 7 – верхний и боковые бруски наружной оконной коробки; 8 – верхний и боковые бруски внутренней коробки; 9 – уплотняющая прокладка; 10 – верхний и боковые бруски внутренней створки; 11 – нижний брусок внутренней створки; 12 – нижний брусок внутренней коробки

Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р выбирают круглые отверстия диаметром 10 мм, под широкими створками, полотнами дверей и фрамугами – на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточками и узкими створками – одну прорезь либо отверстие на середине. Створки окон и полотна балконных дверей типа Р навешивают на врезные петли с вынимающимися стержнями. Внутренние створки окон типа С высотой более 1400 мм, шириной более 600 мм или высотой 1000 мм и шириной более 900 мм навешивают на три петли. Для остекления окон и балконных дверей жилых зданий применяют стекло толщиной 2,5–3 мм, общественных зданий – 3–4 мм.

Окна и балконные двери деревянные с тройным остеклением (рис. 75) предназначены для жилых и общественных зданий, возводимых в климатических зонах с расчетной температурой наружного воздуха –31 °C и ниже.

Окна и балконные двери состоят из раздельно-спаренных створок и дверных полотен, причем наружные створки – полотна одинарные, а внутренние створки – полотна спаренные.

Окна для жилых зданий бывают одно-, двух– и трехстворчатые с форточками и узкими створками для проветривания помещений, для общественных зданий – одно-, двух– и трехстворчатые с фрамугами и без них с узкой створкой.

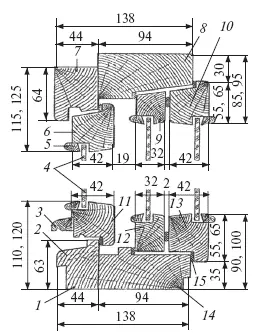

Рис. 75.Сечения по притворам деревянных окон и балконных дверей жилых зданий с тройным остеклением: 1 – брусок наружной коробки; 2 – прорезь для стока воды; 3 – отлив; 4 – стекло; 5 – раскладка по стеклу; 6 – верхний и боковые бруски наружной створки; 7 – верхний и боковые бруски наружной коробки; 8 – верхний и боковые бруски внутренней коробки; 9, 10 – верхние и боковые бруски внутренних створок; 11 – нижний брусок наружной створки; 12, 13 – нижние бруски внутренних створок; 14 – нижний брусок внутренней коробки; 15 – уплотняющая прокладка

На внутренних створках окон и полотнах дверей устанавливают врезные завертки со съемными ручками, а на фрамугах – фрамужные приборы. Кроме того, наружные створки окон, полотна балконных дверей навешивают на врезные петли с вынимающимися стержнями. По периметру коробок окон и балконных дверей на торцовых и боковых поверхностях допускается устраивать продольные пазы различного профиля для заполнения деревянными вкладышами и обрамления наличниками при соединении изделий друг с другом.

Для малоэтажных жилых домов (высотой не более двух этажей), в том числе заводского изготовления, применяют окна и балконные двери с двойным (рис. 76) и тройным (рис. 77) остеклением.

Рис. 76.Сечения по притворам деревянных окон и балконных дверей с двойным остеклением для малоэтажных домов: 1 – нижний брусок наружной створки; 2 – раскладка по стеклу; 3 – верхний брусок наружной створки; 4 – верхний и боковые бруски коробки; 5 – уплотняющая прокладка; 6 – верхний брусок внутренней створки; 7 – стекло; 8 – нижний брусок внутренней створки; 9 – нижний брусок оконной коробки
