Чтобы распилить деталь, раму устанавливают под требуемым углом к упорному бруску, вплотную подвигают к нему деталь и включают дисковую электропилу.

Врезка петель – трудоемкая операция. На деревообрабатывающих предприятиях эта операция механизирована, а на стройках ее обычно выполняют вручную. Для разметки гнезд под петли применяют шаблон Павлихина (рис. 82, а ), представляющий собой деревянную рейку с упором и двумя скобами с заточенными фасками. Размеры скоб соответствуют размерам петель.

При разметке шаблон кладут на кромку створки по упору. Затем наносят легкие удары киянкой по скобе, при этом она отпечатывается на створке. По отпечатку в дальнейшем выбирают гнездо под петлю. Аналогично делают разметку на коробках (рис. 82, б ). По разметке стамеской (рис. 82, в ) выбирают гнезда под петли. Упор у стамески позволяет заглублять лезвие на заданный размер. Глубина гнезда под петлю должна соответствовать ее толщине, чтобы после установки поверхность петли была заподлицо с древесиной.

Устанавливают и навешивают створки в коробку на специальных столах. Процесс навешивания оконных створок в коробку состоит из подгонки створок, зачистки провесов, навешивания на петли, устранения возможных дефектов (заколов, неровностей), крепления створок форточек, фрамуг, блока от раскрывания и передачи его под окраску.

При навеске створок в коробку сначала навешивают наружные створки. При изготовлении окон с фрамугой (для общественных зданий) подгоняют прежде всего фрамугу, а затем створки. Зазор между створками и коробкой должен быть в пределах 2–4 мм, что необходимо для последующего покрытия створок слоем краски, а также для свободного открывания и закрывания их.

При подгонке створок тщательно проверяют правильность притвора, плотность их прилегания к четвертям коробки. Необходимо следить за тем, чтобы навешенные створки открывались свободно и плавно и не пружинили. Внутренние створки подгоняют к коробке так же, как и наружные.

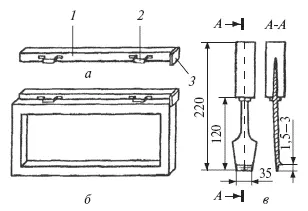

Рис. 82.Шаблон Павлихина для разметки гнезд под петли: а – шаблон: 1 – рейка; 2 – скоба; 3 – упор; б – шаблон с коробкой; в – стамеска для выборки гнезд под оконные и дверные петли

При подгонке следят за тем, чтобы все элементы оконного блока были гладко обработаны и в месте соединения (фальцовки) тщательно пригнаны. Клей с поверхности элементов блока должен быть очищен.

Петли в брусках створки, форточки, фрамуги и коробки должны быть врезаны заподлицо, иначе створки плотно не закроются и будут пружинить. Число шурупов для крепления петель к створкам, фрамугам, форточкам, коробкам должно соответствовать числу отверстий. Петли в окнах врезают на расстоянии 200 мм от четверти коробки.

Петли типов ПН1, ПН2, ПН3 применяют для навешивания створок окон и полотен дверей без наплыва, а петли ПН5 – для навешивания форточек без наплыва.

Для соединения спаренных створок окон и полотен балконных дверей используют петли ПН6, спаренных створок окон, полотен балконных дверей с наплавом и фрамуг – ПН7 или используют петли ПВ3. На рис. 83 показаны петли типов ПН1, ПВ1 и ПВ2.

Оконные блоки с раздельными переплетами поступают на строительство в основном с навешенными створками, но без приборов – ручек, фиксаторов, запорных приборов, которые устанавливаются до монтажа непосредственно на строительстве.

Оконные блоки со спаренными створками поставляют на строительство со всеми основными приборами. Для закрепления спаренных створок в них врезают завертки ЗР2 вручную или с помощью электродолбежника или электросверлилки.

Навешенные на петли створки соединяют винтовыми стяжками. Отверстия под стяжки выбирают сверлом, долотом, стамеской по разметке, проводимой по шаблону или по их контуру.

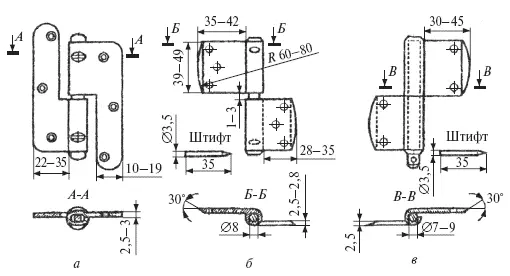

Рис. 83.Петли: а – накладная ПН2, б – врезная ПВ1; в – врезная ПВ2

Технические условия на окна.Окна, их сборочные единицы и детали должны иметь правильную геометрическую форму.

На лицевых поверхностях элементов окон провесы деталей, не имеющих фасок в местах сопряжений, не допускаются. Провесы по торцам шиповых соединений створок, форточек, фрамуг не допускаются, а в коробках не должно быть более предельных отклонений от номинальной длины детали.
