Шип «ласточкин хвост» (рис. 47, д ) имеет профиль в виде равнобедренной трапеции с большим основанием на торцовой грани типа; односторонний шип «ласточкин хвост» – в виде прямоугольной трапеции на торцовой грани шипа (рис. 47, е ).

Зубчатый шип имеет профиль в виде треугольника или трапеции, меньшее основание которого является торцовой гранью шипа (рис. 47, ж ), двукосый зубчатый шип (рис. 47, з ) – равнобедренного треугольника.

Одинарные и двойные шипы применяют при изготовлении окон, рамочных дверей, мебели; шип «ласточкин хвост» – при изготовлении ящиков, коробок; зубчатые шипы – при клеевом соединении деталей (сращивании) по длине.

Для того, чтобы образовать шип, проушину, гнездо, обработанные бруски, простроганные с четырех сторон на требуемый размер, предварительно размечают (рис. 47, и, к, л, м ).

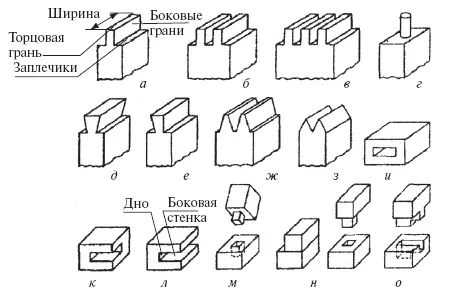

Рис. 47.Виды шипов: а – одинарный; б – двойной: в – многократный; г – круглый; д – «ласточкин хвост»; е – односторонний «ласточкин хвост»; ж, з – зубчатые; и – гнездо; к, л – проушины; м – глухой шип; н – шип в потемок; о – шип в полупотемок.

Кроме этого, применяют шипы круглые вставные при соединении делянок (заготовок) по ширине. Шипы в потемок (рис. 47, н ) и полупотемок (рис. 47, о ) используют при изготовлении рамок, мебели и др.

Шип в потемок делают не только при концевом соединении, но и в тех случаях, когда требуется, чтобы края гнезда были незаметны, так как получить ровные края гнезда не всегда удается. Чтобы скрыть этот дефект, у шипа вырезают потемок, т. е. снимают часть шипа по ширине с одной или обеих сторон.

Конструктивные части и элементы столярных изделий.Столярные изделия имеют следующие основные конструктивные части и элементы (рис. 48). Брусок – простейшая деталь; бывает разных размеров, сечений и формы. Узкая продольная сторона бруска называется кромкой, а продольная широкая – пластью, линия пересечения пласти с кромкой – ребром. Концевую поперечную сторону бруска, образованную при торцовке под прямым углом, называют торцом.

При изготовлении оконных и дверных блоков бруски малых сечений (вертикальные, горизонтальные горбыльки створок) выполняют из цельной древесины, а бруски больших сечений (коробки) делают клееными.

Раскладками называют бруски, предназначенные для крепления стекол в створках, дверях или филенок в дверных полотнах рамочной конструкции.

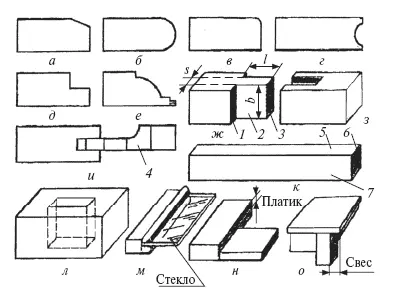

Рис. 48.Форма обработанных брусков: а – фаска; б – штаб (штап); в – закругленные ребра; г – галтель; д – фалец-четверть; е – калевка; ж – шип; з – проушина; и – кромка с профильной обработкой; к – брусок; л – гнездо; м – раскладка; н – платик; о – свес; 1 – заплечики; 2 – боковая грань шипа; 3 – торцовая грань шипа; 4 – филенка; 5 – кромка; 6 – торец; 7 – пласть; l – длина; b – ширина шипа; s – толщина шипа.

Филенки представляют собой щит прямоугольной формы, изготовленный из столярной, древесностружечной или древесноволокнистой плиты. По форме филенки бывают плоские, со скошенными кромками и с профильной обработкой кромок. Филенку в рамках дверей устанавливают в паз, фальц и крепят раскладками или накладывают на бруски и крепят шурупами.

Фальцем называют прямоугольную выемку в бруске. Если выемка имеет равные стороны угла, то она образует четверть.

Платик – уступ, образованный для скрытия зазора; его применяют в тех случаях, когда пригонка детали заподлицо затруднена. Использование пластика упрощает сборку изделий. Его применяют при изготовлении мебели.

Свес – выступ за пределы основания. Его применяют при изготовлении мебели.

Галтелью называют полукруглую выемку на кромке или пласти детали. Рамка состоит из четырех брусков, образующих квадрат или прямоугольник. Отдельные рамки имеют, кроме того, внутренние бруски – средники (рамочные двери, оконные створки с горбыльками).

Рамки собирают на шиповом соединении. Небольшого размера рамки собирают на одинарный открытый сквозной шип, шип с полупотемком или потемком. При изготовлении столярных изделий применяют преимущественно рамки прямоугольной формы, очень редко (для уникальных изделий) – многоугольные или круглые. Оконная створка, форточка, фрамуга, коробка – все это рамки.

Все соединения в оконных блоках выполняют на шипах. Прочность шипового соединения определяется его размерами и площадью склеиваемых поверхностей. Для увеличения прочности шипы делают двойными (в окнах).
