Перовые сверла (рис. 41, а ) имеют желобочную форму: ими выбирают отверстия преимущественно под нагели. Желобок служит и для выброса стружки. Ввиду того, что он не может полностью выбрасывать стружку наружу, во избежание перегрева его приходится часто вынимать из отверстия. Поэтому отверстия получаются нечистыми и недостаточно точными. Сверла бывают длиной 100–170 мм, диаметром 3– 16 мм с градацией 1–2 мм.

Центровыми сверлами (рис. 41, б ) сверлят сквозные и неглубокие отверстия поперек волокон. Сверлить глубокие отверстия этими сверлами трудно вследствие плохого выбрасывания стружки. Работают сверлами только в одну сторону. Сверло представляет собой стержень, оканчивающийся внизу режущей частью, состоящей из подрезателя, лезвия и направляющего центра (острия). Диаметр центровых сверл 12–50 мм, длина в зависимости от диаметра – 120–150 мм. При работе этими сверлами нужно делать нажим, иначе они не будут внедряться в древесину.

Сверла винтовые (рис. 41, в ) применяют для сверления глубоких отверстий поперек волокон. Конец сверла имеет винт с мелкой резьбой. При сверлении ими отверстия получаются чистыми, так как по винтовым каналам стружка удаляется легко. Диаметр сверл 10–50 мм, длина 40–1100 мм.

Спиральные сверла (рис. 41, г ) в зависимости от формы режущей части бывают с конической заточкой и с центром и подрезателями. Для отвода стружки в стержне имеются канавки, располагаемые по винтовой линии. Сверла с центром и подрезателем выпускаются диаметром 4–32 мм, а с конической заточкой – диаметром 2–6 мм (короткая серия) и 5–10 мм (длинная серия).

Сверла приводятся в действие с помощью коловорота и сверлилки. Коловорот применяют для сверления отверстий при выполнении плотничных и опалубочных работ, а также используют для завертывания и отвертывания шурупов при стекольных и других видах работ.

Коловорот с трещоткой (рис. 41, д ) представляет собой коленчатый стержень, посередине которого находится ручка для вращения. На одном конце коленчатого стержня расположен патрон для крепления сверл, на другом – нажимная головка. Коловорот с трещоткой может вращаться вправо и влево, причем направление вращения устанавливается кольцом-переключателем. Кулачки патрона должны обеспечивать надежное закрепление инструментов. Коловоротом можно завертывать болты, шурупы, для чего в патрон вставляют соответственно гаечные торцовые ключи (квадратные и шестигранные), отвертки. В коловороте можно крепить сверла с диаметром хвостовика до 10 мм. Для завертывания шурупов в коловорот вставляют отвертки. Коловорот, состоящий из коленчатого стержня, четырехкулачкового патрона, кольца-переключателя, изготовляют из конструкционной стали. Все детали коловорота имеют защитно-гальваническое покрытие.

Отверстия диаметром до 5 мм высверливают сверлилкой. Сверлилка (рис. 41, е ) представляет собой стержень с винтовой нарезкой, на который надета ручка. На одном конце стержня имеется патрон для установки сверл, а на другом – головка. Стержень, а вместе с ним и сверло, вращают путем передвижения вверх и вниз нарезной ручки.

Для сверления глубоких отверстий используют бурав (рис. 41, ж ), представляющий собой стержень с ушком для ручки, расположенной в его верхней части, и с винтовым сверлом на другом конце (в нижней части).

Неглубокие отверстия в древесине твердых пород под шурупы сверлят буравчиком (рис. 41, з ), имеющим диаметр 2–10 мм. Во избежание раскола древесины буравчик периодически вынимают из отверстия и очищают от стружки.

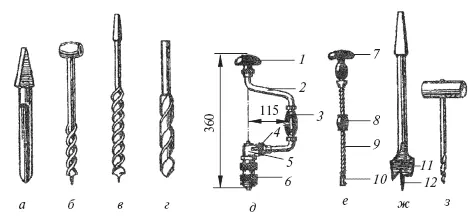

Рис. 41.Сверла ручные и сверлильные инструменты: а – перовое сверло; б – бурав; в – винтовое сверло; г – спиральное сверло; д – коловорот; е – сверлилка; ж – центровое сверло; з – буравчик; 1 – нажимная головка; 2 – коленчатый стержень; 3 – ручка; 4 – кольцо-переключатель; 5 – механизм храповой; 6 – патрон; 7 – головка; 8 – нарезная ручка; 9 – стальной стержень; 10 – патрон; 11 – подрезатель; 12 – центр (острие)

Отверстия сверлами выбирают по разметке или шаблону, центр отверстия предварительно накалывают шилом. До начала работы сверло надо хорошо заточить напильником с мелкой насечкой или на специальном станке, а затем прочно закрепить в патроне коловорота или сверлилки. Приемы сверления показаны на рис. 42.

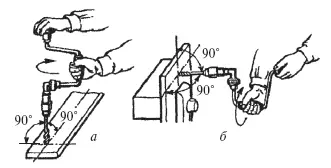

Рис. 42.Приемы сверления коловоротом: а – горизонтально уложенного материала; б – закрепляемого в тисках верстака вертикально
