Щиты изготовляют массивными (дощатыми) или с пустотами. Массивные щиты во избежание коробления следует набирать из узких реек (деталей) шириной не более 1,5 толщины, с подбором волокон, влажностью до 10 ± 2 %.

При склеивании деталей по ширине одноименные (заболонные) пласти соединяемых реек должны быть обращены в противоположные стороны, а одноименные кромки – друг к другу.

Стыковать рейки по длине допускается, если стыки расположены вразбежку и расстояние между ними в смежных рейках не менее 150 мм.

В щитах, предназначенных для несущих конструкций, рейки по длине не стыкуют. Из щитов изготовляют панели стеновые, тамбуры и т. п.

Во избежание коробления щиты делают со шпонками (рис. 49, а ), с наконечниками (рис. 49, б ), с вклеенными (рис. 49, в, г ) и наклеенной рейками (рис. 49, д ). Шпонки в щитах делают заподлицо с плоскостью или выступающими. На каждый щит ставят не менее двух шпонок. Щиты со шпонками предназначены для дверей временных зданий и т. п.

Кроме дощатых, изготовляют многослойные шиты, склеенные из трех или пяти однослойных щитов с взаимно перпендикулярным направлением волокон (рис. 49, е).

Рис. 49. Виды щитов: а – со шпонками; б – с наконечниками в паз (шпунт) и гребень; в – с вклеенной рейкой в торец; г – с вклеенной треугольной рейкой; д – с наклеенной треугольной рейкой; е – многослойный

Массивные щиты склеивают на гладкую фугу (рис. 50, а), на рейку (рис. 50, б), в четверть (рис. 50, в), в паз и гребень (рис. 50, г, д) и в «ласточкин хвост»

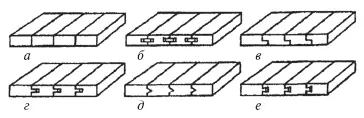

Рис. 50.Способы соединения щитов: а – на гладкую фугу; б – па рейку; в – в четверть; г – в паз и гребень; д – треугольный гребень; е – в «ласточкин хвост»

Соединение деталей из древесины.Сращивание отрезков по длине может быть торцовым, на «ус», зубчатым, ступенчатым.

Торцовое клеевое соединение (рис. 51, а) – это клеевое соединение торцовыми поверхностями склеивания. Под торцовым клеевым соединением на «ус» (рис. 51, 6) понимают клеевое соединение плоскими поверхностями склеивания, расположенными под острым углом к продольной оси заготовок.

Клеевое соединение на ступенчатый «ус» (рис. 51, в) – это соединение, в котором поверхности склеивания имеют выступ, препятствующий смещению заготовок в продольном направлении при растяжении. Соединение, в котором скошенные концы заготовок имеют затупление, препятствующее смещению заготовок в продольном направлении при растяжении и сжатии, называют соединением на ступенчатый «ус» с затуплением (рис. 51, г).

Зубчатое клеевое соединение (рис. 51, д) – это соединение профилированными поверхностями в виде зубчатых шипов, вертикальное зубчатое соединение (рис. 51, е) – соединение с выходом профиля шипов на пласть заготовки. В горизонтальном зубчатом соединении (рис. 51, ж ) профиль шипов выходит за кромку заготовки. Зубчатое клеевое соединение на «ус» (рис. 51, з ) – соединение на «ус» профилированными поверхностями склеивания в виде зубчатых шипов.

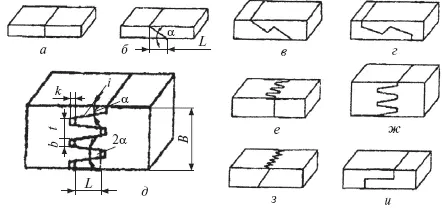

Рис. 51.Клеевые соединения брусков, досок по длине: а – торцовое; б – на «ус»; в – на ступенчатый «ус»; г – на ступенчатый «ус» с затуплением; д – зубчатое; е – вертикальное зубчатое; ж – горизонтальное зубчатое; з – зубчатое на «ус»; и – ступенчатое; α – угол скоса; L – длина уса шипа; t – шаг соединения; k – зазор; b – затупление; В – толщина заготовки; i – угол шипа

Ступенчатое клеевое соединение (рис. 51, и ) – торцовое соединение профилированными поверхностями склеивания в виде ступеньки, высота которой равна половине толщины заготовки.

Наиболее прочным является клеевое соединение на зубчатый шип. Этот вид соединения применяют для сращивания брусков створок, фрамуг, оконных и дверных коробок и других строительных элементов. Склеиваемые заготовки не должны отличаться по влажности более чем на 6 %. В зоне соединения заготовок не допускаются сучки более 5 мм. Параметр шероховатости поверхности склеивания зубчатых шипов Rmmax не должен превышать 200 мкм.

Размеры шиповых соединений приведены в табл. 1.

Таблица 1

Размер типовых соединений
