Таблица 5

Размеры шипов и других элементов угловых концевых соединений

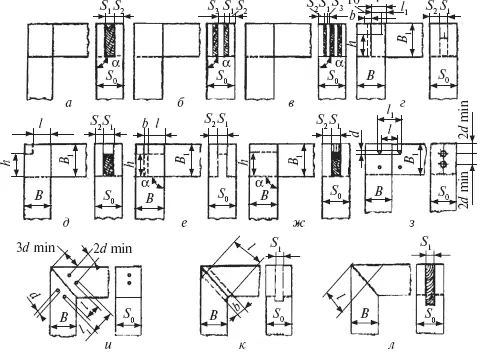

Рис. 53. Угловые концевые соединения: а – на шип открытый сквозной одинарный УК-1; б – на шип открытый сквозной двойной УК-2; в – на шип открытый сквозной тройной УК-3; г – на шип с полупотемком несквозной УК-4; д – на шип с полупотемком сквозной УК-5; е – на шип с потемком несквозной УК-6; ж – на шип с потемком сквозной УК-7; з – на шипы круглые вставные (шканты) несквозные и сквозные УК-8; и – на «ус» со вставным несквозным круглым шипом УК-9; к – на «ус» со вставным несквозным плоским шипом УК-10; л – на «ус» со вставным сквозным плоским шипом УК-11

Размеры шипов и других угловых серединных соединений должны быть следующие. В соединении УС-3 S 1= 0,4 S 0; S 2= 0,5( S 0– S 1); b – не менее 2 мм; l 1= (0,3–0,8) В; l 2= (0,2–0,3) B 1. В соединениях УС-1, УС-2 допускается двойной шип, при этом S 1= 0,2 S 0; R соответствует радиусу фрезы. Для соединения УС-4 S 1= S 3= 0,2 S 0; S 2= 0,5[ S 0– (2 S 1+ S 3)]. Для соединения УС-5 S 1= (0,4–0,5) S 0; l = (0,3–0,8) S; S 2= 0,5( S 0– S 1); b – не менее 2 мм. Для соединения УС-6 l = (0,3–0,5) S 0; b – не менее 1 мм. Для соединения УС-7 d = 0,4; l = (2,5–6) d; l 1> l на 2–3 мм. Для соединения УС-8 l = (0,3–0,5) B 1; S 1= 0,85 S 0. Полученный размер следует округлить до ближайшего размера фрезы (13, 14, 15, 16 и 17 мм), но не менее S 0.

Расчетные толщины шипов и диаметры шкантов соединений типа УС округляют до ближайшего размера фрезы (4, 6, 8, 10, 12, 14, 16, 20 и 25 мм), а угол α устанавливают в зависимости от конструкции изделия.

Размеры углового ящичного соединения УЯ-1: S 1= S 3= 6, 8, 10, 12, 14, 16 мм; l = S 0; S 2должно быть не менее 0,3 S 0. В соединении УЯ-2 S 1= 0,85 S 0, причем полученный таким образом размер округляют до ближайшего размера фрезы (13, 14, 15, 16, 17 мм); S – не менее 0,75 S ;

S 3= (0,85—3) S 0; l = S 0, α = 10°.

В этом соединении допускается шип «ласточкин хвост» в полупотай.

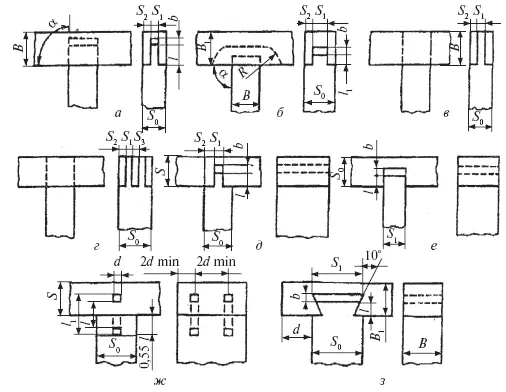

Рис. 54. Угловые серединные соединения: а – на шип одинарный несквозной УС-1; б – на шип одинарный несквозной в паз УС-2; в – на шип одинарный сквозной УС-3; г – на шип двойной сквозной УС-4; д – в паз и гребень несквозной УС-5; е – в паз несквозной УС-6; ж – на шипы круглые вставные несквозные УС-7; з – на шип «ласточкин хвост» несквозной УС-8

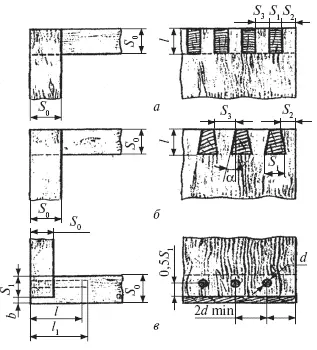

Рис. 55.Угловые ящичные соединения: а – на шип прямой открытый УЯ-1; б – на шип открытый «ласточкин хвост» УЯ-2; в – на открытый круглый вставной шип (шкант) УЯ-3

В соединении УЯ-3 d = = 0,4 S 0; полученный размер шкантов округляют до ближайшего размера фрезы (4, 6, 8, 10, 12, 16, 20 и 25 мм); l = = (2,5–6) d; l 1более l на 1–2 мм; b – от 0 до d min.

Для столярных изделий угловые шиповые соединения делают концевыми – на сквозных прямых шипах; серединными вертикальными – на сквозных прямых шипах или шкантах; серединными горизонтальными – на несквозных прямых шипах или шкантах. Типы шиповых соединений в зависимости от толщины соединяемых деталей даны в табл. 6.

Шиповое соединение должно быть выполнено с величинами натягов и зазоров в пределах 0,1–0,3 мм, т. е. практически плотным.

Основными недостатками в шиповом соединении являются: невыдержанность размеров шипа по длине, толщине, непараллельность поверхностей шипа или проушины, сколы, вырывы, неплотности в шиповом соединении и др.

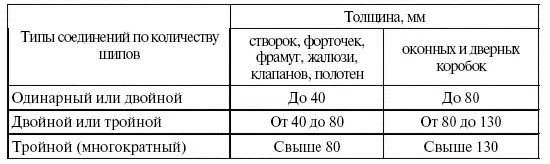

Таблица 6

Шиповые соединения столярных изделий

При выработке шипов и проушин выполняют следующие операции: размечают шипы и проушины, запиливают, выпиливают заплечики и выдалбливают проушины. В соответствии с рабочим чертежом определяют размеры соединений, после чего приступают к разметке.
