Обшивка стен. Она может быть двойная и одинарная, утепленная и нет. Одинарная, в свою очередь, может быть горизонтальная или вертикальная, окончательная и с последующей обшивкой изнутри или снаружи. Все эти возможности должен обеспечивать (и обеспечивает) каркас. Отсюда и различные варианты конструкции стен.

Рис. 2.12. Укрепление каркаса подкосами

Рассмотрим их в порядке возрастания сложности.

1. Одинарная горизонтальная обшивка.

Особенности: наружные поверхности угловых и боковых стоек, а также грань доски «плашмя» нижней обвязки выведены в одну плоскость. Последнее условие не распространяется на верхнюю обвязку.

Горизонтальные доски обшивки «шьются» к вертикальным стойкам (рис. 2.13, вариант 2).

2. Одинарная вертикальная обшивка: три варианта.

2.1. Стойки, совмещенные с обшивкой (рис. 2.13, вариант 1). Особенности: поскольку при такой обшивке ее доски «работают» стойками, последние можно ослабить в поперечном сечении, что, помимо экономии материала, бывает удобно для обустройства стен изнутри. Однако, поскольку нижние торцы вертикальных досок обшивки базируются на горизонтальном плече элемента нижней обвязки, эта конструкция нуждается в наружной обшивке (например, кровельным железом для случая гаража или вагонкой в других случаях). Использовать же вертикальную обшивку в качестве наружной представляется возможным двумя другими способами.

2.2. Если нижняя обвязка выполнена из «уголка», а не из неравноплечего «тавра» (рис. 2.13, вариант 3).

В этом случае есть резон использовать обшивочную доску (с выбранной четвертью).

2.3. Вывести плоскость обшивки в плоскость, в которой лежат наружные поверхности стоек (рис. 2.13, вариант 4), для чего в каркас вводятся подкладные элементы.

Ясно, что доски вертикальной обшивки «шьются» к горизонтальным элементам каркаса: в двух первых случаях – к вертикальным полкам тавров верхней и нижней обвязок и к горизонтальному силовому элементу каркаса, объединяющим доски обшивки в щит, что значительно укрепляет конструкцию в целом.

При вертикальной обшивке с включением в обшивку элементов стоек боковые стойки можно в процессе обшивки слегка передвигать (на половину ширины обшивочной доски (+) от расчетного места). Это позволяет избежать трудоемкой подгонки ширины замыкающих досок в шпациях. Для этого при сборке каркаса надо лишь крепить боковые стойки не окончательно.

В итоге рассмотрено 4 варианта однослойной обшивки: один – горизонтальной и три – вертикальной.

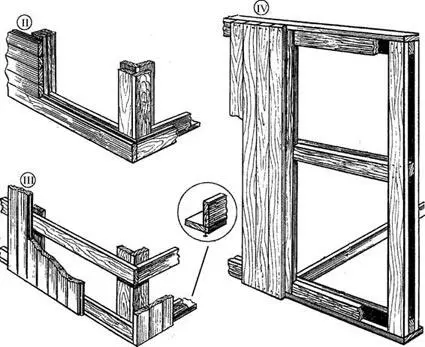

Рис. 2.13. Варианты обшивки каркаса из деревянного профиля

Здесь уместно сделать замечание по поводу обработки поверхности обшивочной доски – ее строгания. Можно руководствоваться простым правилом, которое действует всегда: строгаются те поверхности, которые доступны глазу в готовом строении.

Применительно к однослойной обшивке это означает, что ее доски могут не строгаться вообще (последующее покрытие с двух сторон), обрабатываться с одной или даже с двух сторон (обе стороны ничем в дальнейшем не покрываются).

Переходим к двухсторонней обшивке (снаружи и изнутри). Ее варианты также рассмотрим в порядке возрастания сложности. Самый простой – внутренняя обшивка шьется по наружной. При этом если наружная – горизонтальная, то внутренняя – вертикальная, и наоборот. Желательно в этом случае между обшивками проложить в качестве ветрозащиты пергамин.

Такая внутренняя обшивка может быть выполнена из листового материала, а также из других, в частности, из более тонких и коротких досок.

Выполнима внутренняя обшивка и с зазором относительно наружной в толщину исходной доски (в нашем случае 25 мм). Например, вертикальными же досками, пришитыми к элементам «на ребро» верхней и нижней обвязок и горизонтальному силовому элементу каркаса (см. рис. 2.13, варианты 1 и 3). В обоих случаях доски внутренней обшивки стоят в одном ряду с элементами каркасных стоек.

Аналогично выполненная внутренняя обшивка для внешней по рис. 2.13 (вариант 4) дает зазор между обшивками в две толщины исходной доски (50 мм).
