Поскольку рассматривается не какая-либо конкретная постройка, а целый их класс, будем говорить о составных частях строений, таких как фундамент, ограждения, крыша и т. д.

О фундаменте. Во-первых, его и вовсе может не быть, что вполне допустимо для малогабаритной постройки, например, гаража для малой сельхозтехники.

В этом случае его можно «привязать к местности» анкерами, закрепленными в грунте, а саму постройку поставить, например, на площадке, выложенной тротуарной плиткой или кирпичом.

Во-вторых, если он нужен, то может быть любым, но к этому еще предстоит вернуться. Единственное, что стоит заметить здесь, – фундамент под малогабаритную постройку не должен быть слишком материале – и трудоемким.

Несколько замечаний о конструкции каркаса. В зависимости от назначения постройки она может быть выполнена с полом, например деревянным, и без него. Но если пол нужен, то нужны и лаги, которые вводятся в конструкцию каркаса.

При этом возникает вопрос: а подойдет ли доска 25 мм, да еще после стружки (фактически 22 – 23 мм), в качестве половой. Ответ: подойдет, если лаги расположить с шагом 45 см. Лаги можно сделать сдвоенными, а можно и с закладными элементами.

Каркас постройки любого назначения возводится, а точнее, собирается из деревянного профиля, аналогичного металлическому. Преимуществ такой технологии очень много, но, во избежание повторов, отметим лишь одно из них, интересующее нас в данном случае: постройку можно возвести посредством только двух операций – пилением досок поперек и забиванием гвоздей.

Изготовление каркаса начинается со сборки нижней обвязки, на которую устанавливаются угловые и боковые стойки. Конструкция деталей и порядок их соединения ясны из рис. 2.9. Соединения производятся гвоздями 80 – 100. Допускается в необходимых случаях забивание гвоздей «под углом». Выступающие острые концы должны быть загнуты без ослабления соединения (шляпки гвоздей не должны отходить от плоскости доски). Поперечное сечение показанных на рис. 2.9 угловых стоек (два уголка каждая) в случае использования досок шириной 10 см составляет 100 см2, что эквивалентно брусу сечением 10х10 см. При этом жесткость таких угловых стоек на изгиб значительно превосходит жесткость упомянутого бруса.

Для малогабаритных построек это может оказаться излишним, и тогда можно воспользоваться стойками по рис. 2.10, где приведены три из множества возможных вариантов. При выполнении стоек по вариантам II и III можно выбрать их максимальную жесткость в желаемом направлении (например, вдоль длинной стенки). Из этого же рисунка ясны сочетания различных типов угловых стоек, как с нижней, так и с верхней обвязками каркаса. Стойки можно «собрать» в готовые сборные детали, а можно монтировать поэлементно.

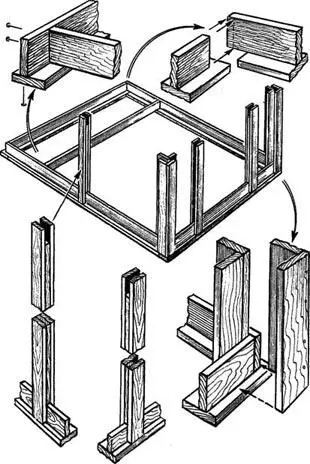

Рис. 2.9. Сборка каркаса из деревянного профиля

Стойки промежуточные (боковые, рис. 2.11). Профиль (сечение) их выбирается из необходимой прочности, а расположение определяется конструкцией стен (см. ниже).

Верхняя обвязка. Расположение горизонтальной полки ее тавра зависит от выбранной конструкции крыши и потолка (если он есть) и того, как будет подшиваться боковой свес (см. ниже).

Рис. 2.10. Варианты угловых стоек каркаса

Если угол нижней обвязки собран на либо стороны (см. рис. 2.10), то тот же угол длинной горизонтальной полке тавра какой – верхней обвязки имеет смысл собрать по другой схеме (на короткой горизонтальной полке тавра), что ужесточит коробку каркаса на предмет перекоса.

Рис. 2.11. Варианты боковых стоек каркаса

Монтаж верхней обвязки – этапный момент в сборке каркаса. Дальше строительство можно вести по одному из двух путей: либо приступить к обшивке стен, либо начать монтаж силовых элементов крыши. В последнем случае каркас совершенно необходимо укрепить подкосами (рис. 2.12), которые очень легко вписываются в данную конструкцию. Подкосы могут быть «штатными», т. е. органически входящими в каркас, а могут быть и технологическими, т. е. временными, устанавливаемыми для проведения каких-либо работ. Качественная же обшивка, если она «силовая», каковой и является обшивка из «дюймовки», вполне выполняет функцию подкосов и позволяет отказаться от последних, особенно в случае малогабаритных построек.
