Однако деревянные профили обладают огромным преимуществом перед, казалось бы, «породившими» их профилями металлическими. Из металла изготавливаются так называемые стандартные профили, и это правильно. Иными словами тавр – это только тавр, уголок – это только уголок и т. д. Так уж устроена металлическая индустрия. При самостоятельном же изготовлении из досок можно получить комбинированные профили, имеющие по меньшей мере одну общую для образующих их типичных профилей полку, например, швеллер-тавр, швеллер-двутавр, швеллер-уголок, уголок-тавр, уголок-двутавр, тавр-двутавр (рис. 2.1). Кроме того, деревянные профили можно собирать из совершенно различных сочетаний досок различной толщины, что неимоверно расширяет гамму получаемых в итоге строительных элементов.

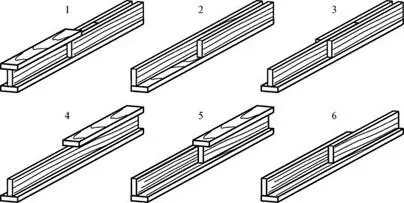

Рис. 2.1. Комбинированные деревянные профили: 1 – швеллер-двутавр; 2 – швеллер-уголок; 3 – швеллер-тавр; 4 – тавр-двутавр; 5 – уголок-двутавр; 6 – уголок-тавр

Это предоставляет неограниченные дополнительные возможности для сборки из деревянных профилей всевозможных объемных конструкций, несмотря на сильное ограничение на соединения деревянных элементов между собой, – их сваркой не соединить.

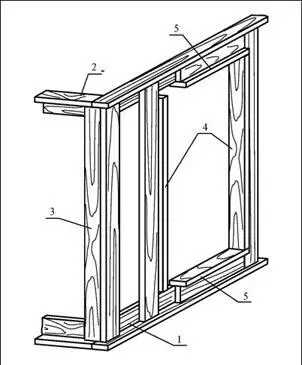

В качестве примера на рис. 2.2 изображена угловая часть каркасной постройки со встроенной дверной коробкой. Вся конструкция образована конструктивными элементами, выполненными в виде профилей. Детали нижней 1 и верхней 2 обвязок, а также угловая каркасная стойка 3 – деревянные уголки, тавры 4, являясь промежуточными стойками каркаса, образуют еще и боковины дверной коробки, поперечины которой выполнены в виде элементов комбинированных профилей – двутавров-уголков 5.

Конструкция и порядок сборки боковой стойки каркаса ясны из рис. 2.3. При наличии досок разной ширины или возможности резать доски вдоль можно изготавливать стойки с любым поперечным сечением, что, помимо экономии материала (стойки могут получиться переразмеренными), создает дополнительные удобства при установке подкосов, монтаже утеплителя и т. п.

Пример выполнения угловой стойки приведен на рис. 2.4. Эта очень мощная стойка (с большим поперечным сечением) состоит из трех соединенных между собой «уголков», два из которых выполнены из тонких досок, а один – средний – из толстых. Во избежание переразмеривания поперечного сечения стоек их можно также выполнять совершенно различными, а можно и заменить центральный уголок вкладками жесткости – короткими отрезками досок.

Рис. 2.2. Деревянные профили в каркасной постройке

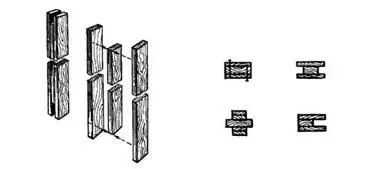

Рис. 2.3. Конструкция боковой стойки каркаса

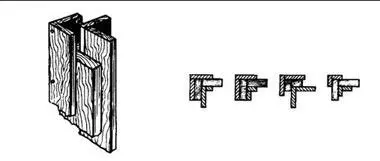

Рис. 2.4. Конструкция угловой стойки каркаса

Собирать деревянные профили можно на верстаке или любой подходящей плоскости (вплоть до относительно ровной площадки), например, так, как показано на рис. 2.5. Здесь проиллюстрирована сборка неравноплечего тавра для нижней обвязки каркаса постройки. Обшивочная доска этого каркаса при сборке тавра используется в качестве технологической подкладки для точного взаимного позиционирования элементов тавра. Сборка нижней обвязки каркаса из полученного таким образом тавра показана на рис. 2.6.

Взяв на вооружение эту технологию, любой застройщик разовьет ее в той или иной степени. Ведь набор изготавливаемых из деревянного профиля деталей есть не что иное как конструктор, из элементов которого каждый волен созидать в меру своей фантазии и возможностей.

Не так страшны доски. Памятуя о пословице «Гладко было на бумаге, да забыли про овраги», рассмотрим ряд реальных ситуаций, когда наши доски окажутся не такими ровными, как они выглядят на чертежах. Очень часто доски бывают не прямоугольными в плане (погибными) при одинаковой ширине по всей длине, закрученными по винтовой линии, с обзолистыми (не до конца обрезанными) краями и т. п. Это не является серьезным препятствием для строительства, так как наша технология обладает целым рядом специфических возможностей по выравниванию исходного материала.
