Рис. 2.15. Устройство крыши и перекрытия

2. Бесстропильный вариант. Понятно, что потолок ограничивает высоту помещения в строении традиционной компоновки. Однако в маломерных постройках это не всегда бывает оптимальным, ибо в них важны не только площадь, но и объем. И тут не только возможен, но и предпочтителен бесстропильный вариант крыши, который хорош тем, что стропильная система, вернее, ее элементы, не загромождают объем, а значит, он может быть использован более функционально.

Чаще всего это делается так: на «капитальные» фронтоны и поперечные перегородки опираются «мощная» коньковая балка, мауэрлаты и параллельные им прогоны, на которых базируются собственно стропила. Большая жесткость на изгиб продольных балок обычно обеспечивается слишком большим их сечением, что противоречит концепции решения нашей задачи. Посмотрим, что можно сделать в случае маленьких построек.

Прежде всего нужно усилить фронтонные стропильные рамы. Можно сделать их аналогичными рядовым, а можно просто стропила сделать из сдвоенных досок. Стропильную балку можно изготовить и закрепить на фронтонных рамах согласно рис. 2.16.

Потребная жесткость балок зависит в основном от двух факторов: от нагрузки на крышу и от длины пролета, перекрываемого балками, т. е. в нашем случае от осевого размера постройки. В каждом конкретном случае балку можно изготовить из одной, двух или более досок «на ребро». Для большей жесткости этой балки ее желательно связать в одно целое с коньковыми досками, что легко достигается обыкновенными гвоздями. В этом случае очень желательно, чтобы контактирование балки и досок происходило не по линии, а по пусть небольшой, но поверхности, для чего с верхних ребер балки снимаются фаски (топором, рубанком).

Монтаж балки конька производится так. Сначала крепятся коньковые доски, к ним снизу поджимается балка (на не окончательно закрепленных накладках стропильных рам – гвозди забиты не до конца), после чего они скрепляются (гвоздями) с досками. Затем концы балки окончательно поджимаются снизу накладками, а последние фиксируются окончательно.

Далее можно монтировать промежуточные балки: тавры с меньшей длиной вертикальной полки. Как и коньковая балка, они ставятся в распор (вертикальными полками) между фронтонными рамами. Горизонтальные полки тавров образуют фронтонные свесы. Если они велики, их также можно снабдить вертикальными полками; условие: они должны плотно прилегать своими торцами к обшивке фронтонов. Крепление полок тавра лучше производить шурупами – из-за разницы в жесткостях образующих его элементов (доска «плашмя» и доска «на ребро»).

Сборку крыши в этом варианте можно существенно упростить, а конструкцию упрочить использованием металлических соединительных элементов: в нашем случае достаточно обыкновенного катаного уголка. Его можно подготовить заранее, насверлив в нем с определенным шагом отверстия и раззенковав их под потайные головки шурупов. Имея в качестве дополнительного инструмента ножовку по металлу, можно «на месте» и «по месту» отрезать уголок и скреплять с его помощью шурупами элементы конструкции. В нашем случае их можно использовать (и весьма успешно) при креплении конькового бруса, в соединениях между собой элементов тавровой балки, а также при ее креплении к стропильным рамам и в некоторых других местах.

Вообще выбор рассматриваемого варианта крыши характеризуется желанием ужесточить как конструкцию в целом, так и отдельные ее элементы. Это вполне возможно. Например, если на нижнюю грань вертикальной полки тавровой балки закрепить (гвоздями или шурупами с определенным шагом) металлическую полоску, например, упаковочную ленту, жесткость балки на изгиб значительно возрастет.

Конструкция крыши сильно укрепится, если в нее ввести ригели, которые, за отсутствием рядовых стропильных рам, закрепить к вертикальным полкам тавров (см. рис. 2.17). Ригели имеет смысл также выполнить в виде тавров. Плечики горизонтальных полок удобно использовать для частичного потолочного настила, образующего антресоли, столь удобные в маломерных постройках.

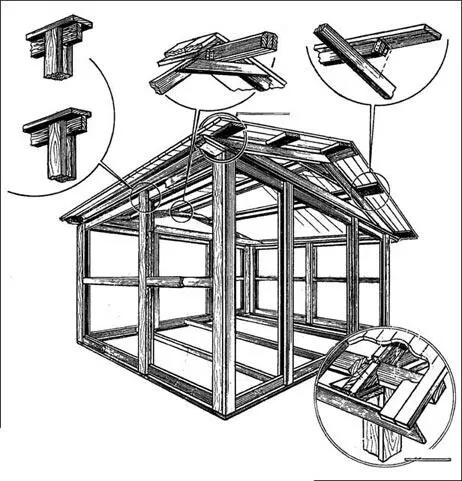

Рис. 2.16. Устройство крыши в однообъемной конструкции (без перекрытия)
