Сергей Малютин - Как установить и настроить спутниковую антенну самостоятельно

После этого можно просканировать транспондеры (ищите в документации к с своему ресиверу, как это сделать) и визуально посмотреть, принимаются ли каналы и соответствуют ли они выбранному спутнику:

Когда сигналы в горизонтальной и вертикальной поляризациях максимальны из того, что можно вытянуть, необходимо туго — натуго затянуть все регулировочные недожатые гайки. И тут есть один неприятный момент — затягиваешь гайку, антенна при этом чуть меняет свое направление, а качество сигнала может ощутимо уходить! Так что затягивать тоже нужно очень аккуратно. Все, антенна и первый конвертор настроены. Выключаю ресивер из розетки, накручиваю кабель с центрального конвертора на конвертор слева (на тот, что на мультифиде, если смотреть на антенну спереди), включаю все, в меню выбираю Hotbird 13E, те же настройки меню справа, что и для Сириуса, выбираю рабочий транспондер и пытаюсь настроить максимальное качество сигнала. Только в этот раз регулирую не антенну, а сам конвертор на мультифиде. Он может перемещаться во всех плоскостях по отношению к фокусу антенны-влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются, когда сигнал максимален. Не забываю про проверку в обоих поляризациях. Сканирую транспондеры Хотберда и проверяю какие-нибудь бесплатные каналы визуально.

Снова все выключаю, перекручиваю кабель на 3-й конвертор, включаю все, выбираю Amos 4w и произвожу настройку для него. Все аналогично. После этого настройку первой антенны можно считать оконченной.

Вторая антенна. Которую я собираюсь настроить на Eutelsat W4 36E (НТВ+). Тут проще — конвертор один. Причем поскольку он круговой поляризации — не очень важно, как он будет развернут внутри держателя. Лучше всего — кабелем вниз, чтобы на нем не скапливались осадки:

Соответственно нужно настроить антенну в горизонтальной и вертикальной плоскостях. Все выключаю, перекручиваю кабель на этот конвертор. Настройки согласно купленному конвертору такие:

Настраиваю вторую антенну, проверяю антенну в обоих поляризациях на разных транспондерах. Поскольку конвертор рассчитан на круговую поляризацию, проверяются не на H и V, а на L и R (левая и правая).

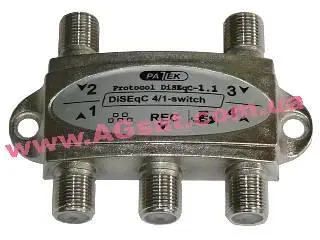

Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек. Выглядит он примерно так:

У моего дисека есть 1 выход на ресивер, обозначаемый REC и 4 входа для конверторов, именуемые 1,2,3,4. Конверторы подключаю так:

1-Sirius

2-Hotbird

3-Amos

4-Eutelsat

С подключением все просто — к каждому конвертору подключается отрезок кабеля, подключаемый к соответствующему входу дисека. Если устанавливаетя одна антенна с 1-м конвертором, то и дисек не нужен. Если одна антенна на 2 конвертора и у дисека будут свободны 2 порта-ничего страшного. Дисек устанавливается недалеко от антенн и желательно, заключается в водонепроницаемую коробку (я покупал в магазине электротоваров), для того, чтобы на него не попадали осадки:

В днище коробки для дисека желательны отверствия для вентиляции. Острые углы изгибов кабеля не допускаются! F-коннекторы на конверторах закрываются или входящими с комплект колпачками или термоусадочной трубкой:

Кстати, на вышеприведенном фото видны расстояния между конверторами и углами их наклона. Справа-антенна, направленная на Eutelsat W4.

Настраиваю в меню ресивера протокол дисека (в моем случае 1.0) и распределение конверторов согласно входам (портам) дисека:

На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V: Вкл. только для LanComBox'а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т. е. на всех ли настроеных спутниках есть сигнал).

У кого-то может возникнуть вопрос-а почему сразу не подключить все конверторы к дисеку, все входы прописать и настраивать антенны? Ответ простой — при реально неработающем дисеке вы убьете ОЧЕНЬ много времени и нервов, пытаясь настроить сигнал, который нельзя будет найти по определению. Кроме всего прочего, без дисека вы быстрее определите, рабочий ли конвертер вы купили.

Кабеля притягиваю стяжками, чтобы ничего не болталось. Остается не в натяжку прикрепить кабель к тросику, тросик спустить вниз и натянуть. Развести в квартире кабель, подключить ресивер, телевизор и смотреть спутниковое ТВ:)

Вот в итоге, что у меня получилось на крыше:
