Сергей Малютин - Как установить и настроить спутниковую антенну самостоятельно

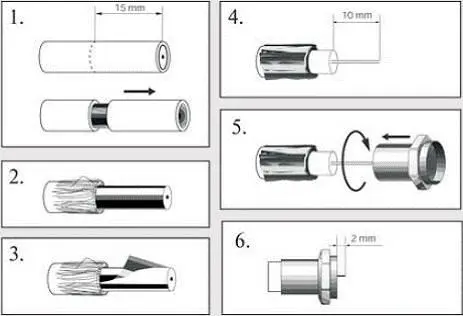

Ресивер подключается к телевизору, только после этого включается питание 220В. Немаловажный момент — при накручивании на кабель F-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с центральной жилой, иначе можно вывести из строя ресивер!!!

Включаю телевизор, ресивер, захожу в меню Установка-Поиск каналов. В списке спутников слева выбираю Sirius 2/Ku 4.8E-именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираю:

LNBP: Вкл. (включить питание конвертора)

LNBP Type: Universal (универсальный тип конвертора, согласно купленным мною)

LNBP Freq: 10600/9750 (указано на конверторах)

22Khz: Авто (сигнал для переключения дисека — так и оставляю)

DISEqC: None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)

Далее желтой кнопкой пульта захожу во подменю Транспондер и выбираю транспондер, на котором буду искать сигнал (советую заранее выписать себе несколько транспондеров выбранных со спутников с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA). Список можно найти по ссылкам ниже. Я для себя решил настраиваться по следующим транспондерам:

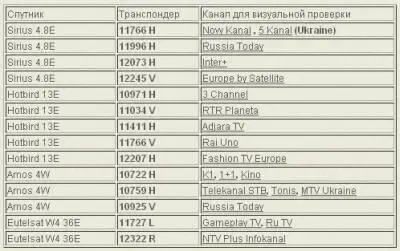

Спутник Транспондер Канал для визуальной проверки

Sirius 4.8E 11766 H Novy Kanal, 5 Kanal (Ukraine)

Sirius 4.8E 11996 H Russia Today

Sirius 4.8E 12073 H Inter+

Sirius 4.8E 12245 V Europe by Satellite

Hotbird 13E 10971 H 3 Channel

Hotbird 13E 11034 V RTR Planeta

Hotbird 13E 11411 H Adjara TV

Hotbird 13E 11766 V Rai Uno

Hotbird 13E 12207 H Fashion TV Europe

Amos 4W 10722 H K1, 1+1, Kino

Amos 4W 10759 H Telekanal STB, Tonis, MTV Ukraine

Amos 4W 10925 V Russia Today

Eutelsat W4 36E 11727 L Gameplay TV, Ru TV

Eutelsat W4 36E 12322 R NTV Plus Infokanal

К примеру, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться буду по нижней шкале "Качество":

Что мы видим на этом фото? Безрадостную картину-качество сигнала-0! Собственно говоря, а чего следовало ожидать? Антенна ведь пока "смотрит" в сторону спутника очень приблизительно.

Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Почему необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении, в моем положении оно было приблизительно таким:

После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую. Когда обнаруживается, что шкала качества выросла хотя бы до 10–15 — это уже первая удача, можно остановиться и передохнуть:) Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден хоть какой-то: теперь нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх — вниз. После этого можно попробовать по чуть — чуть поворачивать конвертор вокруг своей оси в держателе (на конверторе для этого нанесены метки):

Добиться максимального сигнала можно ТОЛЬКО совокупностью всех этих регулировок. Еще нюанс — если не получается найти сигнал ни при каких условиях, а вы 100 раз все перепроверили, в том числе настройки ресивера, имеет смысл попробовать другой конвертор, возможно этот — неисправен. Получаю максимальный уровень сигнала, какой только удается вытянуть:

Казалось бы, можно успокоиться и затягивать все регулировочне винты? Как бы не так! Ведь настройка производилась для транспондера, вещающего в горизонтальной поляризации (на картинке в конце 2-й сроки есть буква H), а нужно еще настроить какой-нибудь транспондер в вертикальной (V) поляризации:

В моем случае поворот конвертора в держателе против часовой стрелки помог добиться лучшего качества сигнала в вертикальной поляризации.
