Валентина Назарова - Современные работы по постройке крыши и настилу кровли

При выполнении кровельных работ, чтобы не повредить уже уложенную кровлю из черепицы, используют постоянные мостики, т. е. настил из досок ( рис. 58 ). В дальнейшем эти мостики будут служить и при эксплуатации кровли – для ремонта крыши, а также они обеспечат доступ к дымовой трубе или слуховому окну. Их устраивают от выхода на крышу к дымовой трубе и вдоль конька и карнизов.

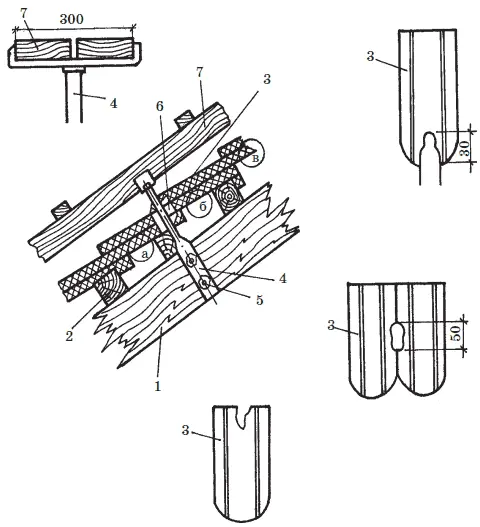

Рис. 58. Устройство ходового мостика на черепичной кровле: 1 – стропильная нога; 2 – брусок обрешетки; 3 – плоская черепица; 4 – штырь; 5 – болт; 6 – раствор; 7 – ходовой мостик

Мостик 7 крепится штырями 4 непосредственно к обрешетке 2 вдоль или поперек стропил 1. Штыри устанавливают в стыках смежных черепиц 3. Все черепицы вокруг штыря дополнительно крепятся гвоздями. Мостик устанавливается на уже готовой части кровли: для этого в местах его крепления снимают и окалывают черепицы, после чего крепят мостик к обрешетке, черепицы прибивают на место, а отверстия заделывают цементным раствором 6.

Кровли из металлочерепицы и профилированного настила изготавливаются из специальных профилей горячеоцинкованной стали толщиной 0,5–0,7 мм с многослойным покрытием цветным пластиком. Такое покрытие обладает высокой устойчивостью к воздействию ультрафиолетовых лучей и температур (от -50 °C до +120 °C) и обеспечивает срок эксплуатации не менее 30 лет. Конструкции легкие (4,5–5,0 кг/м 2) монтируются на обрешетке крепежными винтами-саморезами с герметизирующими прокладками в шляпке и для монтажа не требуют практически никакого тяжелого оборудования ( рис. 59 ). При этом фирмы предоставляют большой выбор дополнительных материалов таких, как планки (коньковые, торцевые, карнизные, для внутренних швов и др.), уплотнения, покрытые слоем пластика того же цвета, что и кровельные листы, водосточные системы, лестницы и многое другое ( рис. 60 ).

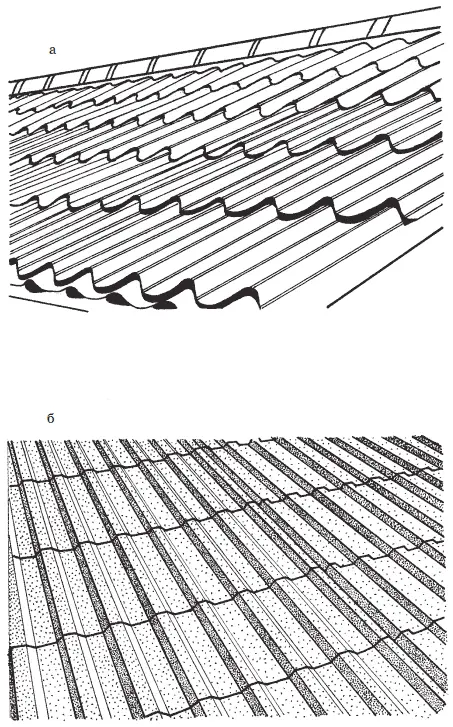

Рис. 59. Фрагменты кровли из металлочерепицы и профнастила: а – металлочерепица; б – профнастил

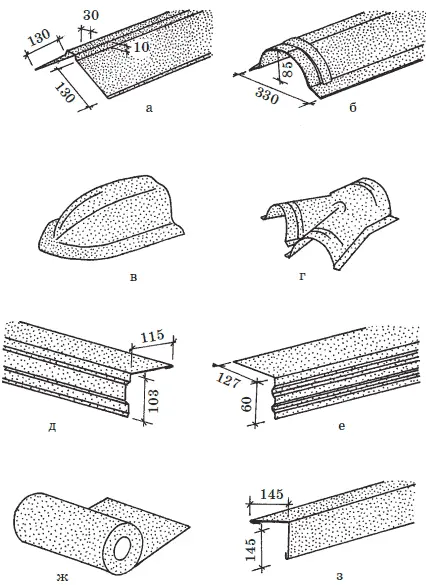

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила: а – планка конька на все типы профиля, длина 2000 мм; б – планка конька полукруглая, длина 2000 мм (на типы Монтеррей и Элмт); в – конец на коньковую планку для шатровой крыши; г – планка формы «Y» для конька шатровой крыши; д – торцовая планка, длина 2000 мм, на все виды профиля; е – карнизная планка, длина 2000 мм, на все типы профиля; ж – гладкий лист для внутренних швов и стыков, на все типы профиля; з – планка для наружных углов, длина 2000 мм, на все типы профиля

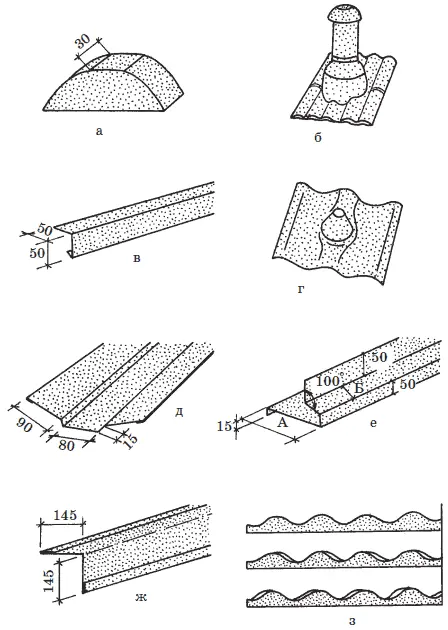

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила (продолжение): а – конец на коньковую планку; б – выходная труба; в – торцевая планка 50×50, длина 2000 мм, на все типы профиля; г – панель с выходным отверстием; д – планка для внутренних швов и стыков, на все типы профиля; е – верх няя планка, длина 2000 мм, на все типы профиля; ж – планка для внутренних углов, длина 2000 мм, на все типы профиля; з – уплотнения, особые для каждого профиля

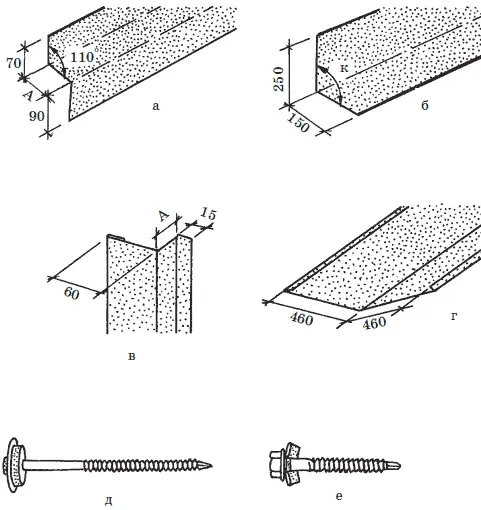

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила (продолжение): а – планка с внутренним и наружным углом, длина 2000 мм, на все типы профиля; б – планка для швов и стыков, длина 300 мм, на все типы профиля; в – боковая планка, длина 2000 мм, на все типы профиля; г – планка для разжелобка, длина 2000 мм; д – гвоздь с уплотнительной шайбой; е – самонарезающий шуруп 4,8×28 с уплотнительной шайбой и головкой под любой цвет профиля

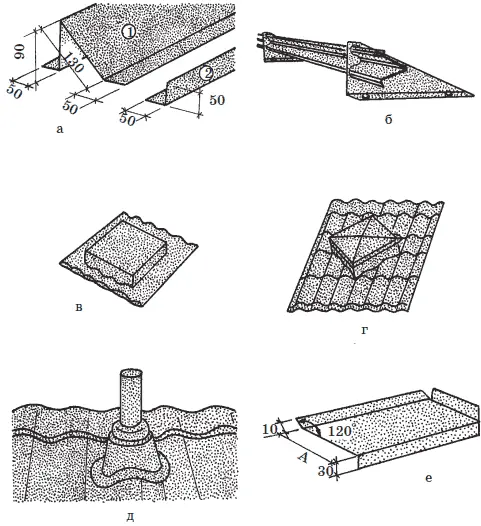

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила (продолжение): а – снегозадержатель, длина 2000 мм, на все типы профиля; б – снегозадержатель, длина 300 мм, на все типы профиля; в – панель для сквозного выхода 400×400; г – пожарный люк; д – панель с выходным отверстием, тип Б; е – лист для покрытия наружных углублений, длина 2000 мм, на все типы профиля
