К обрешетке черепица крепится гвоздями, скобами, кляммерами, проволокой, пропускаемой в отверстия черепицы, или держится за счет собственного веса.

Плоская ленточная черепица обычно прибивается гвоздями или крепится кляммерами. Кляммерой фиксируется сразу две черепицы. Горизонтальный отворот кляммеры ложится сверху уже прикрепленной черепицы, а под вертикальный отворот подводится смежная черепица. Кляммерные крючки прибиваются к обрешетке со стороны чердака. Сверху отвороты кляммер закрываются вышерасположенным рядом черепицы.

Внимание!

Проволокой крепят все черепицы, располагаемые на карнизных и фронтонных свесах, на ребрах и на коньке. Прикарнизные и фронтонные черепицы можно прикрепить специальными скобами. На крышах с уклоном 35–45° или расположенных в регионах с сильными ветрами черепицу привязывают через один ряд. При уклонах более 45° проволокой крепят каждую черепицу.

Черепичная кровля имеет рисунок, при котором черепицы смежных рядов перевязаны, подобно кирпичам в кладке стены, т. е. стык 2-х черепиц вышерасположенного ряда приходится на середину черепицы ряда, расположенного ниже. Чтобы добиться этого, все нечетные ряды начинаются и заканчиваются целыми черепицами, а все четные – половинчатыми.

Направление укладки черепицы: снизу вверх (от карниза к коньку) и справа налево (для пазовой черепицы), слева направо (для желобчатой черепицы) или от любого фронтона (для плоской черепицы).

Укладка производится в 3–4 рядах одновременно и ведется в следующей последовательности ( рис. 51 ): в прикарнизном ряду выкладывают две целые черепицы; во втором – сначала половинку, а затем целую; в третьем ряду – одну целую черепицу. Затем возвращаются к первому ряду и кладут еще по одной черепице во всех уже начатых рядах (первом, втором и третьем). В четвертом ряду крепят одну половинчатую и одну целую черепицу, в пятом – одну целую – и снова возвращаются к первому ряду, чтобы добавить по одной целой черепице во все уложенные ряды и т. д. Конек покрывают коньковой черепицей.

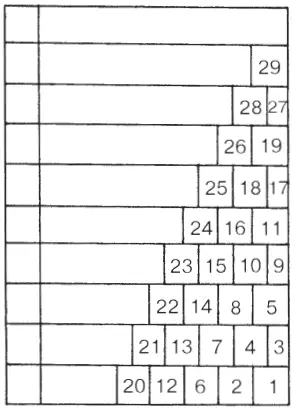

Рис. 51. Порядок укладки черепицы

Для того, чтобы нагрузка на стены здания от кровли была равномерной, укладку черепицы желательно вести одновременно на обоих скатах. Крепится черепица проволокой или гвоздями, пропускаемыми в соответствующие отверстия.

Совет

Через 3–4 месяца после укладки черепицы поперечные швы рекомендуется промазать со стороны чердака известковым раствором с добавлением в него волокнистых материалов (пакли, сечки), а сверху покрасить масляной краской.

Черепица на скатах укладывается по-разному в зависимости от своей формы. Различают плоскую, пазовую ленточную, пазовую штампованную и желобчатую рядовые черепицы из глины или цементно-песчаного раствора.

Плоская черепица ( рис. 52 ) образует довольно тяжелую двухслойную или трехслойную кровлю. Укладывается она от любого фронтона, крепится гвоздями или кляммерами, а крайние черепицы – специальными скобами или проволокой. Прикарнизный ряд укладывается на сплошную обрешетку карнизного свеса, при этом черепицы цепляются за край карнизной обрешетки. Черепицы второго ряда крепятся за верхний торец черепиц первого ряда. Все последующие ряды крепят за бруски обрешетки подобно первому ряду, за исключением приконькового ряда, который укладывается подобно второму прикарнизному ряду.

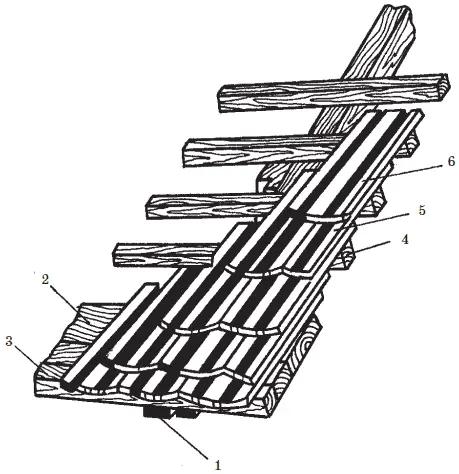

Рис. 52. Устройство кровли из плоской черепицы: 1 – стропильная нога; 2 – дощатый настил; 3 – выравнивающая рейка; 4 – обрешетка; 5 – нижняя черепица; 6 – верхняя черепица

Пазовая ленточная черепица ( рис. 53 ) имеет продольные пазы, благодаря которым образует более прочное и водонепроницаемое кровельное покрытие и укладывается в один слой.

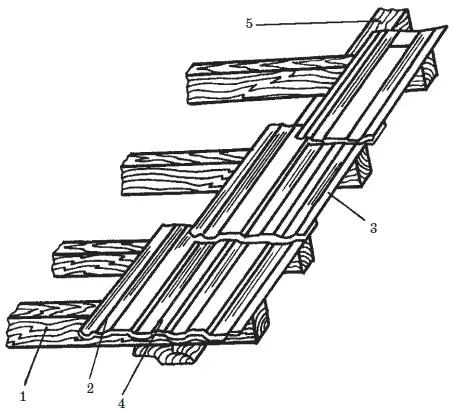

Рис. 53. Устройство кровли из пазовой ленточной черепицы: 1 – карнизная обрешетина; 2 – верхняя черепица; 3 – нижняя черепица; 4 – продольный стык; 5 – стропильная нога

Укладывается справа налево, начиная с фронтонного или вальмового края. Пазы черепиц должны плотно цепляться друг за друга. Если черепица закреплена в пазе соседней черепицы не очень плотно, место их соединения промазывают известково-цементным раствором.
