Из пазовой ленточной черепицы устраивают крыши простой конфигурации.

Пазовая штампованная и цементно-песчаная черепица ( рис. 54 ) имеет как продольные, так и поперечные пазы и также образует однослойную кровлю. Благодаря поперечным гребням получаются прочные водонепроницаемые стыки не только в продольном, но и в поперечном направлении. Черепица укладывается справа налево и крепится к обрешетке проволокой или скобами.

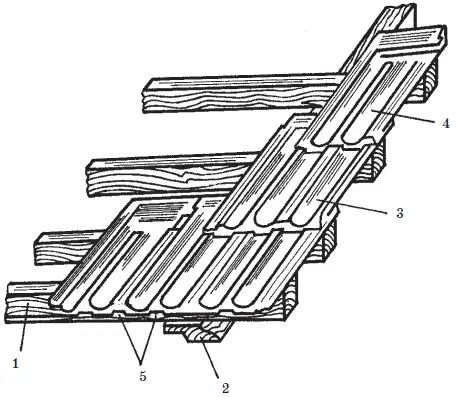

Рис. 54. Устройство кровли из пазовой штампованной черепицы: 1 – карнизная обрешетина; 2 – стропильная нога; 3 – нижняя черепица; 4 – верхняя черепица; 5 – продольный стык

Глиняная штампованная и цементно-песчаная черепицы являются самыми водонепроницаемыми видами черепичной кровли.

Желобчатая черепица ( рис. 55 ) используется не только для покрытия конька и ребер, но и для устройства рядовой кровли. Желобчатую кровлю делают обычно на крышах с уклоном 20–33 %. При меньшем уклоне вода будет протекать в местах стыков, а при большем уклоне существует опасность того, что черепица сползет с крыши.

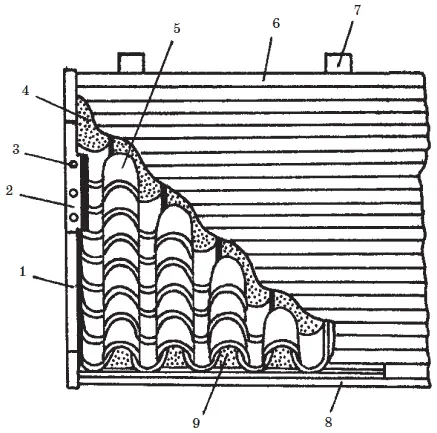

Рис. 55. Устройство кровли из желобчатой черепицы: 1 – ветровая доска; 2 – прижимная планка; 3 – гвоздь; 4 – известковый (глиняный) раствор; 5 – черепица; 6 – цельное дощатое основание; 7 – стропильная нога; 8 – выравнивающая рейка; 9 – заполнитель (черепичный бой)

В отличие от ранее рассмотренных черепичных кровель для желобчатой черепицы требуется сплошное деревянное основание 6. Крепится она к основанию известковым раствором с добавкой волокнистых материалов или глиной, смешанной с рубленой соломой. Толщина известкового или глиняного слоя – 4 должна составлять 1-12 мм. Промежутки между основанием и черепицей заполняются кирпичным или черепичным щебнем – 9. Укладывается желобчатая черепица слева направо таким образом, чтобы суженный край черепицы смотрел вниз. Черепицы вышерасположенного ряда входят нижними суженными краями в верхние расширенные края черепицы нижерасположенного ряда.

Конек крыши и наклонные ребра выкладываются специальными коньковыми желобчатыми черепицами. Каждая коньковая черепица имеет пазовый ободок, благодаря которому она цепляется за другую черепицу. Коньковая черепица укладывается в направлении укладки рядовой черепицы на скатах: слева направо или справа налево. Черепица на ребрах укладывается снизу вверх. Места стыка ребер с коньком заделывают цементным раствором или кровельной розеткой из оцинкованной стали. Крепят коньковую черепицу к обрешетке проволокой и укладывают на известковом растворе.

Ендовы и разжелобки черепичной крыши закрывают картинами из оцинкованной стали.

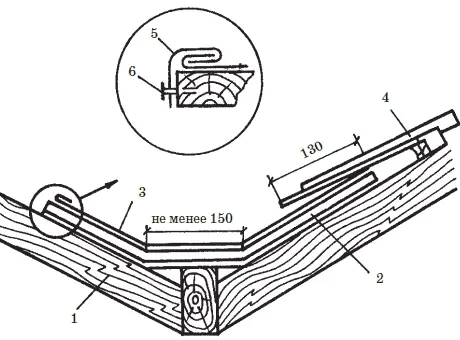

Рис. 56. Покрытие разжелобка черепичной кровли: 1 – стропильная доска; 2 – дощатое основание разжелобка; 3 – полоса оцинкованной стали; 4 – черепица; 5 – кляммера; 6 – гвоздь

Примыкания черепичной кровли к вертикальной стене закрывают фартуком из оцинкованной стали, который крепят кляммерами к основанию под крайними черепицами и прибивают гвоздями к заклодному бруску.

На черепичной кровле вокруг трубы делают так называемую «выдру» из цементно-песчаного раствора. Это одно из самых уязвимых мест такой кровли, т. к. плохой по качеству раствор или плохое качество его укладки со временем может растрескаться и дать течь. Поэтому на выполнение этого элемента необходимо обращать особое внимание ( рис. 57 ).

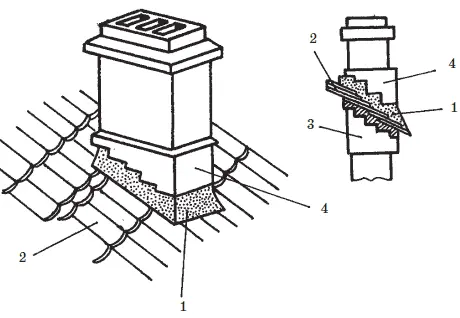

Рис. 57. Черепичная кровля. Устройство воротника дымовой трубы: 1 – воротник из раствора; 2 – черепица; 3 – нижнее утолщение ствола; 4 – верхнее утолщение ствола

Черепичное покрытие должно плотно лежать на обрешетке вокруг ствола дымовой трубы. Щель между стволом и кровлей выкладывается подворотничками из оцинкованной стали. Затем ее заполняют цементно-песчаным раствором таким образом, чтобы вокруг трубы образовался воротник 1, выступающий над кровлей. Нижняя часть воротника расширена и плотно лежит на черепичной кровле 2, а верхняя часть точно облегает ствол дымовой трубы 3. Для лучшего отвода воды на воротнике со стороны конька устраивают выступ с двумя наклонными плоскостями.
