Картины 5 в полосах 6 соединяются лежачими фальцами 3 по направлению стока воды, причем при их уплотнении в качестве подкладки используют стальную полосу сечением 5x60 мм. В готовых полосах кромкогибщиками отгибают кромки для стоячих фальцев 7, которыми полосы потом соединяются при помощи гребнегиба и киянки. Все стоячие фальцы одного ската загибаются в одну и ту же сторону. Стоячие фальцы, выходящие на конек или на ребра, сваливаются на плоскость в сторону малого отгиба на длину 80-100 мм. Чтобы сделать коньковый или ребровые гребни, рядовые полосы обрезают таким образом, чтобы коньковая (ребровая) кромка на одном скате была высотой 30 мм, а на другом – 50 мм.

Полосы крепятся к обрешетке кляммерами 9. Для этого полоса фиксируется гвоздем у конька (за малый отгиб) и с помощью шнура проверяют ее положение. Кляммеры прибивают гвоздями (размером 3,5x45 мм) к боковым граням брусков обрешетки через каждые 50–70 см и затем закрепляют в стоячем фальце. На каждый лист должно приходиться не менее 2 кляммер. Если кляммер совпадает с лежачим фальцем, то его перемещают на другую сторону бруска.

Полосы располагают с таким расчетом, чтобы лежачие фальцы в них были смещены по отношению друг к другу не менее чем на 50 мм.

Фронтонный свес должен свисать с обрешетки на 40–50 мм. Крепят свес специальными концевыми кляммерами через каждые 30–40 см.

При укладке рядовых картин в последнюю очередь делают фальцевые соединения с надстенными желобами. Одинарный фальц, связующий надстенный желоб и рядовое покрытие, делается следующим образом (рис. 50):

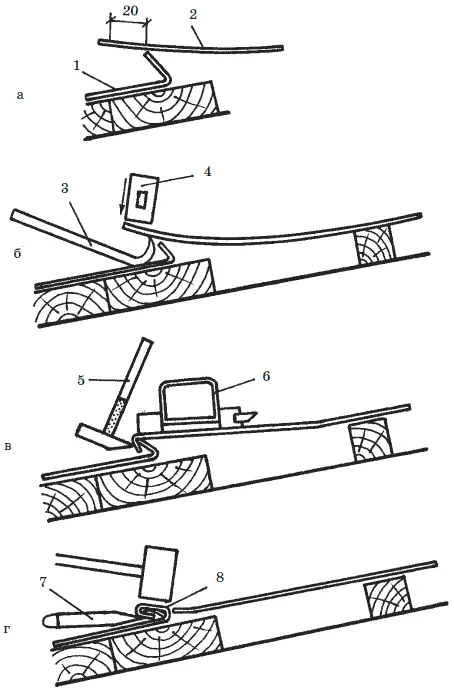

Рис. 50. Соединение картин надстенного желоба и рядового покрытия при устройстве кровли: 1 – надстенный желоб; 2 – край рядового покрытия; 3 —металлическая лапа; 4 – киянка; 5 – молоток-подсекальник; 6 – гребнегиб; 7 – зубило; 8 – фальцевое соединение

• нижний продольный край рядового покрытия 2 укладывается на заранее сделанный отгиб надстенного желоба 1. Затем рядовое покрытие обрезается так, чтобы осталась свисающая кромка шириной не более 20 мм ( рис. 50 а );

• подрезаются концы стоячих фальцев рядового покрытия и, треугольники высокой кромки сваливаются на малый отгиб;

• с помощью металлической лапы 3 и киянки 4 обрезанная кромка рядового покрытия загибается вниз ( рис. 50 б );

• кромка рядового покрытия подгоняется внутрь фальцевого отворота надстенного желоба ( рис. 50 в );

• фальцевое соединение уплотняется зубилом и киянкой ( рис. 50 г ).

Покрытие разжелобка. Вначале необходимо раскатать отогнутую ранее полосу покрытия разжелобка и изогнуть ее по продольной оси и плотно прижать к обрешетке, а затем соединить лежачими фальцами с надстенными желобами и картинами рядового покрытия.

При устройстве воротника дымовой трубы первой крепят нижнюю П-образную половину воротника при помощи гвоздей, затем крепят верхнюю половину внахлест на нижнюю (не менее 200 мм). Все края воротника соединяют с рядовым покрытием в продольном направлении стоячими фальцами с креплением кляммерами через 500 мм, а в поперечном направлении – одинарными лежачими фальцами.

Совет

По окончании кровельных работ стальную кровлю тщательно осматривают. Трещины и неплотности в фальцах заделывают специальными герметиками или суриковой замазкой. Затем кровлю очищают от остатков материала и грязи и, если это не оцинкованные листы, покрывают краской. Окрашивают стальную кровлю в сухое время года.

Все мелкоштучные кровельные материалы укладываются внахлест.

Существует:

• одинарный нахлест, дающий однослойное кровельное покрытие. Этот вид нахлеста образуется пазовой ленточной или штампованной и цементно-песчаной (каждая черепица имеет фальц и пазы и может гребнем цепляться за смежные черепицы);

• двойной нахлест, дающий двухслойное и даже трехслойное кровельное покрытие. Этот вид нахлеста образуется плоскими штучными материалами – плоской ленточной черепицей, сланцем и т. п. Количество слоев покрытия при двойном нахлесте зависит от величины нахлеста, так как вышележащие ряды перекрывают нижние более, чем на половину длины черепицы.

Однако, при этом нельзя забывать, что при двойном и более нахлесте значительно возрастает вес кровли.
