Конечно, не изучен вопрос о силе или, лучше сказать, интенсивности света от тех или иных проблесковых устройств, поскольку автор не обладает специальной аппаратурой (люк-сометром) для такого теста. Но в силу новаторских решений, предложенных ниже, данный вопрос остается второстепенным.

Ведь даже относительно слабые световые импульсы (в частности от мощных светодиодов) в ночное и темное время более чем достаточны для того, чтобы маячок заметили за несколько сотен метров. Именно в этом смысл дальнего предупреждения, не правда, ли?

Теперь рассмотрим электрическую схему «заменителя лампы» проблескового маячка (рис. 3.48).

Рис. 3.48. Простая электрическая схема светодиодного маяка

Эту электрическую схему мультивибратора можно с полным правом назвать простой и доступной.

Устройство разработано на основе популярного интегрального таймера КР1006ВИ1, содержащего 2 прецизионных компаратора, обеспечивающих погрешность сравнения напряжений не хуже ±1 %. Таймер неоднократно использовался радиолюбителями для построения таких популярных схем и устройств, как реле времени, мультивибраторы, преобразователи, сигнализаторы, устройства сравнения напряжения и другие.

В состав устройства входят кроме интегрального таймера DA1 (многофункциональная микросхема KP1006ВИ1), время-задающий оксидный конденсатор С1, делитель напряжения R1R2. С выхода микросхемы DA1 (ток до 250 мА) управляющие импульсы поступают на светодиоды HL1—HL3.

Включение маячка осуществляется с помощью включателя SB1. Принцип работы мультивибратора подробно описан в литературе.

В первый момент времени на выводе 3 микросхемы DA1 высокий уровень напряжения и светодиоды горят. Оксидный конденсатор С1 начинает заряжаться через цепь R1R2.

Спустя примерно 1 с (время зависит от сопротивления делителя напряжения R1R2 и емкости конденсатора С1), напряжение на обкладках этого конденсатора достигает величины, необходимой для срабатывания одного из компараторов в едином корпусе микросхемы DA1. При этом напряжение на выводе 3 микросхемы DA1 устанавливается равным нулю, и светодиоды гаснут. Так продолжается циклически, пока на устройство подано напряжение питания.

При отсутствии питания устройство ток не потребляет вообще.

Кроме указанных на схеме, в качестве HL1—HL3 рекомендую использовать мощные светодиоды HPWS-TH00 или аналогичные с током потребления до 80 мА. Можно применять только один светодиод из серий LXHL-DL-01, LXHL-FL1C, LXYL-PL-01, LXHL-ML1D, LXHL-PH01, LXHL-MH1D производства Lumileds Lighting (все – оранжевого и краснооранжевого цвета свечения).

Напряжение питания устройства можно довести до 12 В.

Плата с элементами устройства устанавливается в корпус проблескового маячка вместо «тяжеловесной» штатной конструкции с лампой и вращающимся патроном с электродвигателем.

Для того, чтобы выходной каскад обладал еще большей мощностью потребуется установить в точку А усилитель тока на транзисторе VT1 так, как это показано на рис. 3.50.

После такой доработки можно применять по три параллельно включенных светодиода типов LXHL-PL09, LXHL–LL3C (1400 мА), UE-HR803RO (700 мА), LY-W57B (400 мА) – все оранжевого цвета.

У кого сохранились части фотоаппаратов со встроенной вспышкой, тот может пойти и другим путем. Для этого старую лампу-вспышку демонтируют и подключают в схему, так, как показано на рис. 3.51.

С помощью представленного преобразователя, подключаемого также в точку А (рис. 3.48) на выходе устройства с низким напряжением питания получают импульсы амплитудой 200 В. Напряжение питания в данном случае увеличивают до 12 В.

Выходное импульсное напряжение можно увеличить, включив в цепь несколько стабилитронов по примеру VD1, VD2 (рис. 3.13).

Это кремниевые планарные стабилитроны, предназначенные для стабилизации напряжения в цепях постоянного тока с минимальным током 1 мА и мощностью до 1 Вт. Вместо указанных на схеме можно применить стабилитроны КС591А.

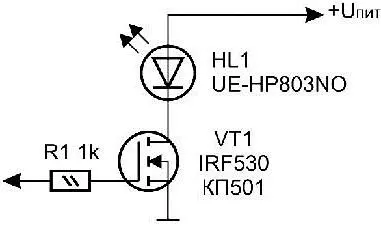

Рис. 3.50. Схема подключения дополнительного усилительного каскада

Рис. 3.51. Схема подключения лампы-вспышки
