При этом 12-вольтовая компактная батарея GP Ultra Alkaline Battery 23 AE 12V, применяемая в основном в брелоках автомобильной сигнализации, электрических бритвенных станках, зубных щетках и беспроводных «музыкальных» звонках также может быть адаптирована в боксе (батарейном отсеке) рассчитанном для элементов типоразмера ААА.

Новый элемент Alkaline Battery 23AE 12V почти в 2 раза короче «штатного», тем не менее, простой растяжкой пружины от минусового полюса (контакта) можно легко добиться того, что GP Ultra надежно зафиксируется на новом месте.

Для нормальной работы от нового элемента с повышенным напряжением питания необходимо лишь так подключить электрическую цепь (внести при необходимости изменения в схему), чтобы новый 12 В источник питания не вывел из строя ее элементы.

К примеру, модель КОС-517-Solar (производитель – концерн «Космос»), предназначена для зарядки мобильных телефонов модельного ряда Nokia, Motorola и др.

В комплект входит набор соответствующих переходников-разъемов.

Элементы схемы (см. рис. 3.42) расположены на печатной плате S101M-R, некоторые из них в плату не запаяны, а расположены навесным монтажом, поэтому определить их номинал не представляется возможным.

На рис. 3.43 представлен пробник напряжения сети 220 В, реализованный на светодиодах с током 10.. 20 мА.

На рис. 3.44 представлен фонарик на светодиодах, питающийся от портативного аккумулятора с напряжением 3.6…4.2 В. Аккумулятор из сотового телефона Nokia.

На рис. 3.45 представлена электрическая схема звукового пробника-индикатора для закрепления навыков простого радиолюбительского творчества.

Генератор звуковой частоты запускается при наличии на входе устройства переменного напряжения в диапазоне 50…220 В.

Принцип работы обычного «классического» трансформатора основан на законе электромагнитной индукции. В первичной обмотке под действием напряжения в сердечнике наводится магнитный поток, пропорциональный этому напряжению, который, в свою очередь, наводит электродвижущую силу (далее – ЭДС) самоиндукции во вторичных обмотках. ЭДС, наводимая во вторичных обмотках, прямо пропорциональна количеству витков этих обмоток.

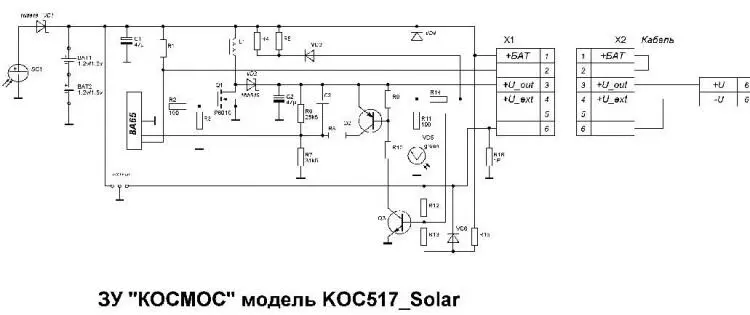

Рис. 3.42. Электрическая схема устройства

Рис. 3.43. Пробник-индикатор для сети 220 В

Рис. 3.44. Электрический фонарик на трех светодиодах

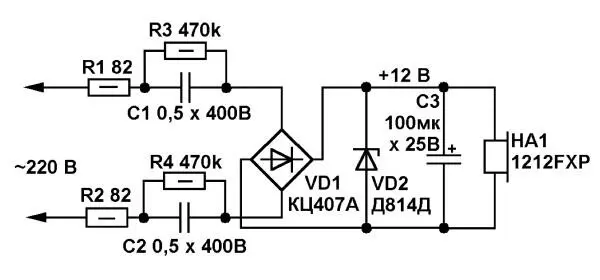

Рис. 3.45. Звуковой пробник индикатор сетевого напряжения

Силовой трансформатор служит для преобразования переменного тока одного напряжения в переменный ток другого напряжения с преобразованием мощности и при неизменной частоте.

В электронном трансформаторе (далее – ЭТ) принцип действия совершенно иной.

По сути, ЭТ представляет собой импульсный источник питания – преобразователь с электронной защитой от к/з перегрузки и перегрева элементов. Все энергосберегающие лампы, свтильники-ночники на их основе, лампы дневного света, применяемые в качестве подсветки для аквариума, и другие подобные устройства оснащены ЭТ – преобразователем.

Электронный трансформатор предназначен для питания низковольтных галогенных систем освещения, столь популярных у любителей «евроремонтов».

Его можно использовать вместе с регулятором освещенности, разработанным для электронного преобразователя (например, SET70M или с выключателем-регулятором освещенности для обычных трансформаторов).

ЭТ соответствует нормам относительной безопасности и защиты от помех. Он работает от напряжения осветительной сети в диапазоне 190–230 В (частота 50 Гц) и обеспечивает выходное напряжение 11,6-12,2 В.

Длина соединительного кабеля (на выходе устройства) может достигать 0,3–4 м.

Однако, ЭТ можно применить не только по прямому назначению, но и для питания любой активной нагрузки, не превышающей по мощности параметры ЭТ. Как правило, эти параметры указаны на корпусе прибора. Например, на выход ЭТ можно включать нагревательный элемент, рассчитанный на напряжение 12 В с током потребления не более 1,5 А или автомобильную лампу накаливания с (указанной на цоколе) мощностью 12 Вт – например, в качестве светового сигнализатора.
