2 – общий провод

3, 4, 5 – контакты для подключения шлейфа связи.

Напряжение питания устройства – от стабилизированного источника в диапазоне 9-14 В.

Практическое применение бывшего блока сигнализации «сигнал» не только в имитации наличия охранной сигнализации в квартире (служебном помещении), но и часы.

Простое устройство контроля посещений с памятью и фиксированной индикацией окажется полезным в быту – для подсчета входивших в помещение людей или для того, чтобы быть спокойным, что никто не входил в отсутствие хозяев. Особенно полезно, если вы поехали надолго на дачу (в командировку).

Первое, что приходит на ум – адаптация электромеханического счетчика.

Рассмотрим этот проект ниже.

Электромеханические счетчики используется в промышленности для контроля состояния (счета) и фиксации показаний. При каждом воздействии постоянного напряжения на обмотку (внутри корпуса электромеханического счетчика) происходит изменение его цифровых показаний (возрастание) на один.

Это достигается применением обмотки с якорем, который, в свою очередь, воздействует на рычаг стопорной пружины, удерживающий колесики счетчика с нанесенными на них цифрами. Управление обмоткой осуществляется постоянным током. При каждом воздействии соответствующего напряжения происходит только одно притягивание и одно отпускание якоря катушки счетчика.

Электромеханические счетчики различаются по габаритам, электрическим параметрам (напряжение, ток) и линейкой цифр.

Часто такой счетчик оказывается незаменим по простоте и удобству применения. К примеру, это касается устройств учета времени работы дизельных двигателей-генераторов, когда требуется контролировать наработку в моточасах, строительной техники, высотных кранов и во многих других аналогичных случаях.

Вместо создания высокоинтегрированных электронных устройств, таким образом, можно обойтись неприхотливым и надежным промышленно изготовленным счетчиком. Счетчик содержит минимум деталей, служит десятилетиями, и в нем практически «нечему ломаться».

Кроме того, такой подход в решении простых задач оправдан тем, что на механическом табло счетчик фиксирует показания, которые не сбиваются даже при механическом воздействии (тряска, вибрация) и отключении электричества; при вновь подключенном напряжении счетчик продолжит отсчет с прежних (накопленных) показаний. Это дополнительный аргумент надежности конструкции.

Производителем предусмотрен и рычажок сброса всех показаний (разрядов) в ноль.

В некоторых иных (относительно представленного на рис. 3.16) счетчиках сброс показаний осуществляется путем открывания крышки и «ручным» перемещением колесиков с нанесенными на них цифрами до совмещения с нулями или в другую необходимую комбинацию цифр (показаний).

Крышку, надеваемую на счетчик, закрепляют винтом, проволокой или пломбируют для предотвращения несанкционированного изменения его показаний.

Ток потребления обмотки не превышает 15 мА. Источник питания может быть любой нестабилизированный, даже с однополупериодным выпрямлением тока. Диапазон допустимых напряжений в пределах 10–15 В.

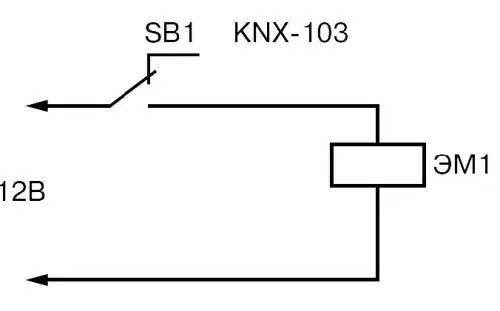

Электрическая схема подключения счетчика представлена на рис. 3.17. Полярность подключения в данном случае значения не имеет.

Рис. 3.17. Электрическая схема подключения электромеханического счетчика

На практике такое устройство с запоминанием состояния используют для контроля посещений охраняемых и складских помещений, однако, его с успехом можно применять и в быту, то есть дома, подключив схему (рис. 3.17) совместно с микропереключателем SB1, установленном на косяке (дверной коробке) входной двери.

Микропереключатель, кроме указанного на схеме, может быть любой подходящий, с группой контактов на замыкание-размыкание, например, ПД9-1, П1М9-1Т, МТС-1 и аналогичный.

Кроме счетчика фирмы Mansfeld допустимо применять и другие промышленные приборы аналогичной конструкции, подключая к ним источник питания сообразно паспортным данным и электрическим характеристикам конкретного электромагнитного счетчика.

Когда дверь закрыта, контакты SB1 разомкнуты и напряжение на счетчик не поступает. При открывании двери происходит замыкание контактов микропереключателя SB1, ток течет через электромагнит счетчика, но показания не изменяются, пока якорь электромагнита ЭМ 1 не будет отпущен.
