Среди многочисленных радиоэлектронных устройств, что можно сегодня приобрести в магазинах радиотоваров встречаются готовые блоки многофункциональных устройств, содержащих встроенные источники питания (адаптеры сетевого напряжения). Таков, к примеру, блок ресивера спутникового телевидения BS-S 501 Xtra модели DMO 265-R.

Ресивер был приобретен в 2011 году для использования по назначению – обеспечению приема телевизионной трансляции со спутников – совместно с антенной (тарелкой) спутниковой связи. Когда устройство ресивера было заменено новым, более современным, старый блок оказался не нужен, и до последнего времени «пылился без дела».

Импульсный источник питания, обеспечивает сразу несколько постоянных напряжений: +5 В (ток 1,2 А), +12 В (0,8 А), +22 В (0,3 А) может пригодиться в домашней лаборатории радиолюбителя – как тестовое и настроечное устройство.

Для адаптации промышленного ресивера BS-S 501 Xtra DMO 265-R к запросам радиолюбителя, вскроем его корпус, открутив 4 самореза по периметру.

Слева находится печатная плата SMPS-888 импульсного преобразователя с несколькими выходными напряжениями, с которой будем дальше работать. В преобразователе применена микросхема U1 типаЬМ339, регулируемый стабилитрон TL431 (U2) и импульсный трансформатор YW-TR2-CE. Разъем SN2, расположенный здесь же, служит для соединения выходных напряжений источника питания – плоским кабелем – с платой преобразователя спутниковых сигналов.

С разъема SN2 в соответствии со следующими рекомендациями используют напряжения для лаборатории начинающего радиолюбителя.

Со стороны печатных проводников припаивают проводники 4-х контактного кабеля TIA/EIA 568В2 (ранее применявшегося для соединения сетевой карты системного блока и внешнего модема ПК) или аналогичного. Проводники подключаются к разъему SN2 в соответствии с табл. 3.1.

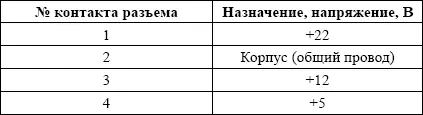

Таблица 3.1.

Распайка проводников разъема SN2

Аналогичным способом можно использовать в качестве относительно мощного источника питания практически любой промышленный электронный прибор, подключившись проводниками к точкам выходных напряжений.

Рассмотренный подход позволяет экономить семейный бюджет, и, кроме того, давать «вторую жизнь» морально устаревшим устройствам, отложенным в утиль за ненадобностью.

При замене блоков сигнализации в промышленных помещениях и частных квартирах часто остаются невостребованными «старые» блоки, которые можно с успехом приспособить для имитации установленной сигнализации – в других квартирах, или по иному назначению, к примеру, для индикации времени на ЖКИ. Как правило для это потребуется просто подключить к старым блокам источник питания с напряжением 10–13 В, и «спрятать» соединительные провода.

Что адаптировать такие блоки сигнализации для собственных нужд радиолюбителя необходимо открыть крышки корпуса и подключиться к определенным точкам. Рассмотрим эту ситуацию подробнее – на примере блоков сигнализации «Комета-02» и «Сигнал-2М».

Чтобы адаптировать блок «Комета-02» нужно подключить к его двухпроводному разъему питание – в соответствии с указанной на корпусе прибора полярностью. Для этого корпус «Кометы» открывают с лицевой стороны (2 винта под специальную отвертку).

При правильном подключении питания, установленном вручную коде «00» (что означает режим включенной сигнализации) и поднятом вверх тумблере, светодиод на панели «Кометы» начнет мигать. Имитация включенной сигнализации достигнута.

Блок «Комета-02» снят с «вооружения» подразделений и квартирных служб вневедомственной охраны.

Охранное устройство «Сигнал-2М» эксплуатируется охранными структурами до сих пор и широко распространено. Этот прибор можно увидеть на промышленных предприятиях, в магазинах и офисах, в банках.

Чтобы разобрать «Сигнал-2М» снимите его с «подложки» с помощью ослабления одного винта в тоце корпуса и открутите

4 самореза с тыльной стороны корпуса. Внутри находится печатная плата с обозначением UA317 (со стороны проводников), где к 5-ти контактному разъему с обозначением (на плате) ТВ2 припаяны 2 проводника питания (типа МГТФ-0,6).

На печатной плате UA317 расположен 5-ти контактный выходной разъем (с винтовой фиксацией), обозначенный как ТВ2. Его распайка следующая:

1 – питание +12 В
