• Химический тип: Ni-Cd/никель-кадмий

• Напряжение питания, В: 7,2

• Емкость, мА·ч: 1100

• Вес, г: 177

• Размер, мм: 55×122×22

• Количество рабочих циклов: 650

• Время работы, ч (рабочий цикл 90/5/5): 8

• Диапазон рабочих температур, °С: –30/+60

• Подверженность возникновению «эффекта памяти» [5]: высокая

• Необходимость технического обслуживания (заряда-разряда): 1 раз в 2–3 месяца

Особенности (недостатки) Ni-Cd-аккумуляторов хорошо известны. Главные: небольшое количество циклов заряда-разряда и подверженность «эффекту памяти». За дешевизну приходится платить сторицей.

Теперь «взрывобезопасный» аккумулятор ICOM BP-209N снят с производства. Вместо него в продаже имеются аккумуляторы ICOM BP-210N, BP-211N аналогичного форм-фактора и приближенные к оригиналу по техническим характеристикам. Впрочем, в Интернете аккумулятор ICOM BP-209N еще можно купить, однако цена его (более 1400 руб.) в сравнении с ценой самого трансивера IC–V8/Sport (2800 руб.) делает такую замену малорентабельной. Учитывая небольшое количество циклов заряда-разряда (650 – см. технические характеристики аккумулятора), радиолюбителю проще в домашних условиях восстановить аккумулятор, заменив 2–3 неисправных элемента.

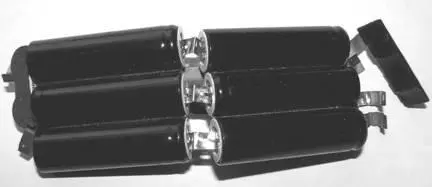

Сначала разбираем корпус BP-209N с помощью отвертки (саморезов там нет, верхняя и нижняя пластмассовые половинки корпуса фиксируются друг к другу выступающими частями) и достаем всю линейку из последовательно соединенных пальчиковых аккумуляторов (рис. 3.12).

Рис. 3.12.Вид на открытый корпус BP-209N

С помощью тестера проверяем напряжение и ток на каждом элементе. Как правило, неисправный элемент выявляется отсутствием и того, и другого, либо заниженными параметрами относительно других элементов. Подтвердить предположение может и замер внутреннего сопротивления элемента. После того как неисправность найдена, следует «лечение».

Для отсоединения перемычек от элементов (соединены холодной сваркой) применяем паяльник, нагревая зону контакта перемычки. Вместо неисправных элементов устанавливаем новые с аналогичными параметрами: 1,2 В, 1100 (допустимо 1200) мА·ч (я применил Varta, цена двух новых элементов не превысила 100 руб.). Поскольку холодной сварки в условиях домашней лаборатории, как правило, нет, перемычки припаиваем паяльником к новым элементам с применением кислоты. Закрываем элементы в штатный корпус и следуем рекомендациям по зарядке (см. далее).

Еще один интересный параметр, свойственный большинству NiCd-аккумуляторов, – «эффект памяти». Перед активным использованием аккумулятора BP-209N необходимо трижды провести цикл заряда-разряда. Когда вы заряжаете аккумулятор, подсоединенный к радиостанции, обязательно выключите ее на время зарядки, ибо трансивер в режиме приема потребляет ток. Если используется быстрое зарядное устройство, которое заряжает аккумулятор от 1 до 3 часов, то и после этого времени не вынимайте аккумулятор из зарядного устройства еще 10–12 часов. Разрядив аккумулятор после зарядки, полностью повторите цикл заряда-разряда аккумулятора еще дважды.

Внимание, важно!

Не стоит оставлять Ni-Cd-аккумуляторы в быстрых зарядных устройствах более чем на 24 часа. Под воздействием тока саморазряда аккумулятор за сутки может терять до 15 % емкости, что воспринимается быстрым зарядным устройством как команда на запуск нового цикла зарядки. Поэтому у аккумулятора может развиваться «эффект памяти», который сокращает рабочую емкость элементов питания и приводит к снижению эксплуатационных характеристик и аккумулятора, и трансивера.

Для поддержания длительной работоспособности аккумуляторов BP-209N (и аналогичных), находящихся на хранении, необходимо раз в 2–3 месяца производить цикл разряда и заряда, после чего, разрядив их до 40–50 % емкости, вернуть на хранение.

Возможно, сочетание в линейке новых и б/у элементов сделает обновленный BP-209N не вполне соответствующим параметрам первозданного, однако в рассмотренной ситуации, когда трансивер используется не часто (время от времени), затрачивать деньги на покупку нового, но столь же недолговечного Ni-Cd-аккумулятора, на мой взгляд, нет смысла. Зато рассмотренный малозатратный метод восстановления способен решить проблему.
