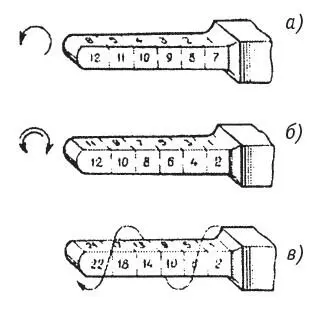

Протяжка – основная операция, при которой изменяется площадь сечения заготовки и увеличивается ее длина. Протяжку можно производить как на всю длину в одном направлении, без кантовки (Рис. 1.1.54), с кантовкой после каждого прохода (б) и кантуя заготовку после каждого удара на 90 градусов (в).

1.1.54 – Схема протяжки.

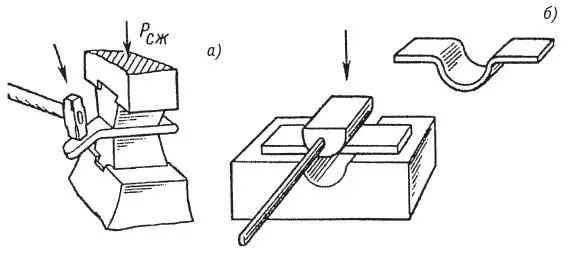

Гибка на молоте осуществляется следующим образом: нагретую заготовку зажимают между бойками молота и ударами кувалды гнут ее (рис. 1.1.55 а ). Для гибки скоб используют подкладной штамп и оправку соответствующего радиуса (рис. 1.1.55 б ).

Рис. 1.1.55 Гибка заготовки.

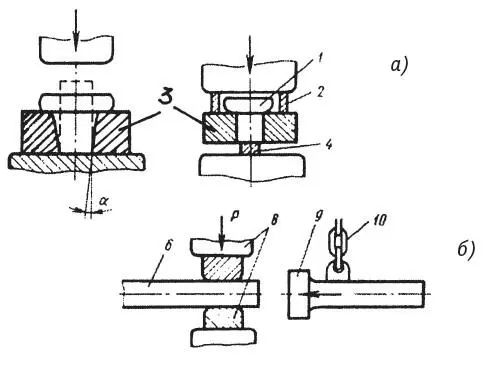

Осадка производится на молотах с помощью плоских бойков, а высадку невысоких заготовок – с помощью подкладного кольца (рис. 1.1.56 а ). Удаление поковки (п. 1 ) из кольца (п. 3 ) производится при помощи надставки (п. 2 ) и подкладки (п. 4 ), (рис. 1.1.56 б ). Высадку головки на длинном стержне производят следующим образом: конец заготовки (п. 6 ) (рис. 1.1.56 в ) нагревают, после чего стержень зажимают бойками молота (п. 8 ) и тяжелым подвешенным на цепях (п. 10 ) инструментом (п. 9 ) (соколом или балдой) ударяют по нагретому концу и деформируют головку.

Рис. 1.1.56 Высадка заготовки

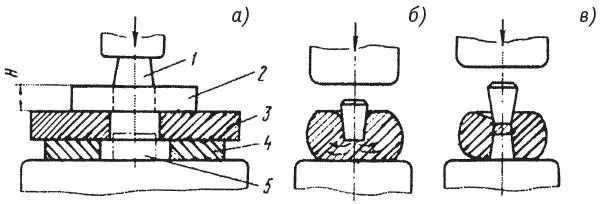

Пробивку отверстия в плоской заготовке (п. 2 ) (рис. 1.1.57 а ) осуществляют на подкладном кольце (п. 3 ) с подставкой (п. 4 ) с помощью прошивня (п. 1 ), который внедряется в заготовку до образования отверстия и отделения «выдры» (п. 5 ). Изготовление отверстий в более толстых заготовках (рис. 1.1.57 б) осуществляют при помощи конического прошивня, который устанавливают на нагретую заготовку и с помощью молота внедряют его на 2/3 ее высоты. После этого заготовку переворачивают (рис. 1.1.57 в ) на потемневшее место устанавливают прошивень и ударами верхнего бойка пробивают отверстие и выбивают «выдру».

Рис. 1.1.57 Пробивка заготовок

Пневматические молоты используют кузнецы в основном для предварительных операций, таких как протяжка, разгонка, осадка и др. А вот киевские кузнецы-художники О. Стасюк, В. Демин и А. Миловзоров отковали на молоте оригинальную решетку для Дома художников в Киеве (фото 1.1.23–1.1.26).

Еще одно уникальное изделие – пятитонную розу (фото 1.1.27) изготовили ульяновские кузнецы фирмы «Корч» под руководством Александра Романова и Ивана Монастырского на гидравлическом прессе усилием 1250 т Ульяновского завода тяжелых станков. Технология художественной ковки таких крупногабаритных изделий (высотой более 3,5 м) не имеет аналогов в мире. Эта роза была подарена Санкт-Петербургу на 300-летие города.

На фото 1.1.28 директор ульяновской фирмы, президент Союза кузнецов России Алекандр Романов делится своими планами с Генеральным директором «Металлургиздат» Ольгой Николаевной Новоселовой.

Ульяновские кузнецы изготовили и очень оригинальный столик-подставку (фото 1.1.29), столешницами которого являются распиленные вдоль и отполированные древние раковины.

Параллельно с развитием молотов шло развитие винтовых прессов, которые первоначально применялись в сельском хозяйстве для выжимания сока из фруктов и масла из семян, позднее использовались для чеканки монет, а с XVIII в. – для изготовления массовых деталей на оружейных и машиностроительных заводах.

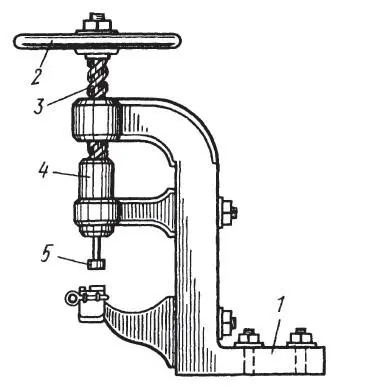

Винтовые прессы с ручным приводом применяются для чеканки, обрезки заусенцев, запрессовки деталей и пробивания фасонных отверстий в листовых заготовках. На рис. 1.1.58 показан ручной винтовой пресс для пробивания фасонных отверстий (отдушек) на самоварных поддонах и конфорках. Пресс своим основанием (п. 1 ) (хвостом) надежно крепится к верстаку. При вращении маховика (п. 2 ) с жестко связанным винтом (п. 3 ) начинается перемещение вниз ползуна (п. 4 ) с инструментом – пуансоном (п. 5 ). На нижнюю матрицу надевается конфорка, в которой и пробиваются фасонные отверстия.

Рис. 1.1.58. Винтовой пресс.
