Бойки являются основным инструментом молота. Наиболее универсальными бойками являются плоские, с их помощью производятся практически все технологические операции, такие как протяжка, осадка и высадка, пробивка и пр. От их надежности и прочности зависит безопасность и качество. Бойки, рабочие сменные накладки и вкладыши к бойкам изготавливаются из сталей 50, 50Г, 40ХН, 5ХНВ, 5ХГМ и подвергаются термической обработке до твердости HRC 40–45 ед. Кромки бойков по периметру рабочей поверхности должны быть скруглены в соответствии с требованиями безопасности труда. Бойки перед работой рекомендуется подогревать до температуры 150–200 °C для обеспечения их высокой стойкости. Технологический инструмент, подвергаемый нагреву, следует периодически контролировать на твердость и при необходимости подвергать повторной термической обработке.

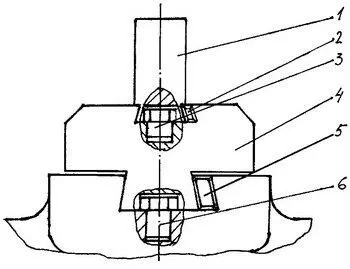

Нижний боек (п. 1 ) закрепляется в шаботной вставке (подушке) (п. 4 ) при помощи паза «ласточкин хвост» (рис. 1.1.49) и клина (п. 2 ), а от продольного перемещения – сухарем (п. 3 ). Подушка также крепится к шаботу при помощи «ласточкина хвоста» и клина (п. 5 ) и сухаря (п. 6 ).

Рис. 1.1.49 Крепление нижнего бойка к шаботу молота.

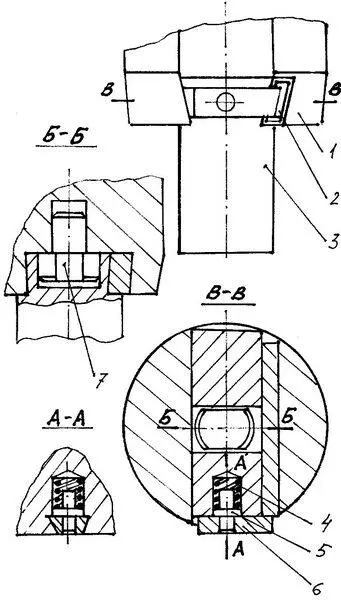

Верхний боек (рис. 1.1.50) крепится к штоку бабы (п. 1 ) также при помощи «ласточкина хвоста» и основного клина (п. 2 ) и сухаря (п. 7 ). Однако для того, чтобы основной клин верхнего бойка при работе случайно не выпал, в бойке сделан еще один паз «ласточкин хвост», в который входит малый клин (п. 6 ) с отверстием. В это отверстие входит кончик подпружиненного фиксатора (п. 5 ), который стопорит малый клин, удерживающий от выпадания основного клина. Поэтому, чтобы снять верхний боек, необходимо «утопить» фиксатор, сжав пружину (п. 4 ), вытащить малый клин и только тогда можно будет выбить основной клин, удерживающий верхний боек в штоке бабы.

Рис. 1.1.50 Крепление верхнего бойка к штоку молота.

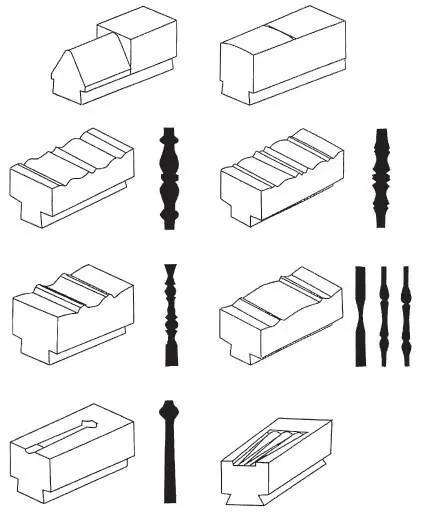

Основным инструментом молотовой ковки являются бойки, которые могут быть плоскими, комбинированными или специальными. Плоские бойки являются наиболее универсальными и применяются для всех видов ковки. Комбинированные бойки (рис. 1.1.51 а ) предназначены для ускорения процесса протяжки, а вырезные (рис. 1.1.51 б ) используются для ковки различных элементов в срединной части заготовки, а также для оформления «наверший» или «лапок» на концах заготовок.

Рис. 1.1.517 – Комбинированные (а) и специальные (б) бойки молота.

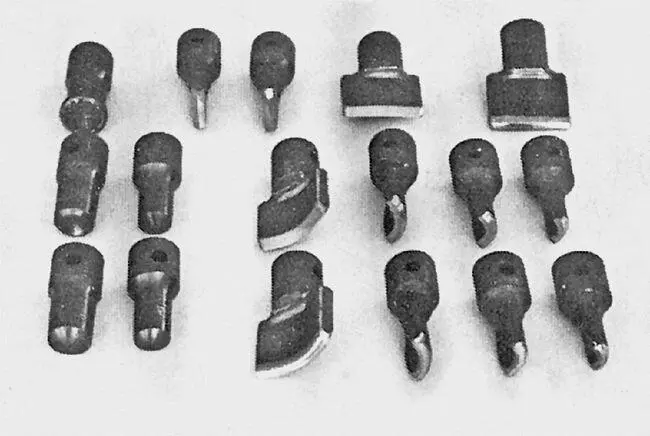

Если в верхнем бойке просверлить установочное отверстие, а сбоку сделать резьбовое отверстие для стопорного винта, то при помощи различных пуансонов (рис. 1.1.52) можно будет значительно повысить количество технологических операций, производимых на молоте.

Рис. 1.1.52 Сменные пуансоны.

Бойки, рабочие сменные накладки и вкладыши к бойкам изготавливаются из сталей 50, 50Г, 40ХН, 5ХНВ, 5ХГМ и подвергаются термической обработке на твердость HRC 40–50. Кромки рабочей поверхности бойков должны быть по технике безопасности скруглены.

Основными технологическими операциями при ковке являются:

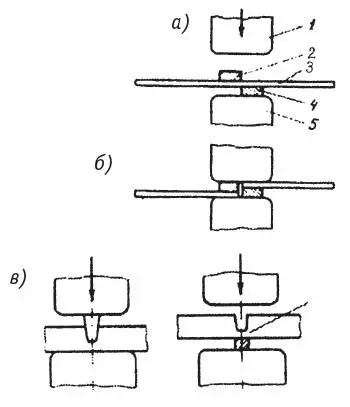

Отрубка – операция, при которой отделяется какая-либо часть заготовки, а разрубка – разделение заготовки на заданные длины. Отрубка прямоугольных заготовок небольших сечений (рис. 1.1.53 а ) осуществляется «в холодную» двумя стальными подкаленными заготовками прямоугольного сечения, одна из которых (п. 4 ) укладывается на нижний боек (п. 5 ), а сверху накладывается заготовка (п. 3 ). На нее параллельно нижнему ножу накладывают второй нож (п. 2 ) так, чтобы между режущими кромками был минимальный зазор. Нанося по верхнему квадрату удар бойком (п. 1 ), разрубают заготовку на части. Более толстые заготовки разрубают «в горячую» топором (рис. 1.1.53 б ) с одной стороны без применения и с применением (в) подкладного квадрата.

Рис. 1.1.53 Отрубка (а) и разрубка (б) заготовок.
