Александр Шепелев - Кладка печей своими руками

Первый ряд кладут из целого кирпича.

Второй ряд выкладывают в виде колодца, нужного для образования подпечья.

Третий, четвертый и пятый ряды похожи на второй, с соблюдением перевязки швов. Свод закладывают с пятого ряда с продолжением до восьмого ряда, с обязательным вытесыванием пят, устанавливают опалубку и полностью выкладывают свод, опирая его с передней и задней сторон на стенки.

Восьмой, девятый и десятый ряды показывают кладку стенок печи с устройством холодного печурка в девятом и десятом рядах.

Одиннадцатый ряд похож на предыдущий с соблюдением перевязки швов. Он перекрывает печурку. Колодец над сводом заполняют засыпкой, которую выравнивают и уплотняют так, чтобы она имела подъем от шестка к задней стенке топливника или горнила.

Двадцатый ряд показывает настилку пода с укладкой кирпича на песок без глиняного раствора. Чтобы под был ровнее, его посыпают песком и трут, как бы шлифуют, кирпичом, удаляя все заусенцы у кирпича пода и делая его более гладким, лучше всего применять подовый кирпич.

Тринадцатый — шестнадцатый ряды показывают закладку шестка, устья печи и варочной камеры-горнила. Кладку стенок выполняют в три четверти кирпича — 190 мм (половина и четверть кирпича). Их не связывают между собой, а только перевязывают швы. Здесь же показан порядок устройства замков у устья печи (концы кирпичей стесаны под углом 45°). Под имеет подъем 30 мм от устья к задней стороне печи.

Семнадцатый ряд полностью оформляет заднюю стенку и устье по форме горнила. На боковых стенках кладку в четверть кирпича вверху стесывают для образования пят. Ставят опалубку, по которой будет выкладываться свод с опорой на выполненные ранее стенки. Чаще всего с этого ряда заканчивают кладку свода.

В восемнадцатом ряду показан полностью законченный свод, который кладут с тщательной перевязкой швов и постановкой замкового кирпича и кладут стенки.

Девятнадцатый ряд, выложенный в виде арки, перекрывает проем над шестком. Одновременно кладут стенки печи, выравнивая тем самым кладку свода.

Двадцатый ряд кладут с уменьшением отверстия над шестком с выравниванием стенок печи.

Двадцать первый ряд начинают класть, как девятнадцатый, с соблюдением перевязки швов.

Двадцать второй ряд полностью выравнивает кладку над сводом и еще больше уменьшает отверстие над шестком. В этом ряду закладывают самоварник. Кирпич с правой стороны перетрубья стесывают, чтобы обеспечить лучшее передвижение газов. Здесь закладывают ящик для сбора сажи со стесыванием кирпича (см. разрез А — А).

С двадцать третьего по тридцать второй ряд показана кладка перетрубья. В двадцать третьем ряду заканчивают кладку самоварника и ящика для сбора сажи. Все ряды выполняют согласно порядовкам, с постановкой двух задвижек и устройства канала дымовой трубы размером 26х26 см. Выше тридцать второго ряда кладут трубу.

Конструкция заслонки показана на рисунке 70. Следует учесть, что раму для заслонки нужно делать из угловой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или угловой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.

Рис. 70.Заслонка:

1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм

Русские печи с плитой и обогревательным щитком гораздо лучше. Щиток представляет как бы самостоятельную печь, имеющую несколько дымооборотов. Он очень хорошо нагревается во время топки плиты. В зависимости от условий печь можно не топить, а использовать только плиту. Для топки применяют то же топливо, что и для обыкновенной печи.

Печь (рис. 71) обладает большим преимуществом перед обычной.

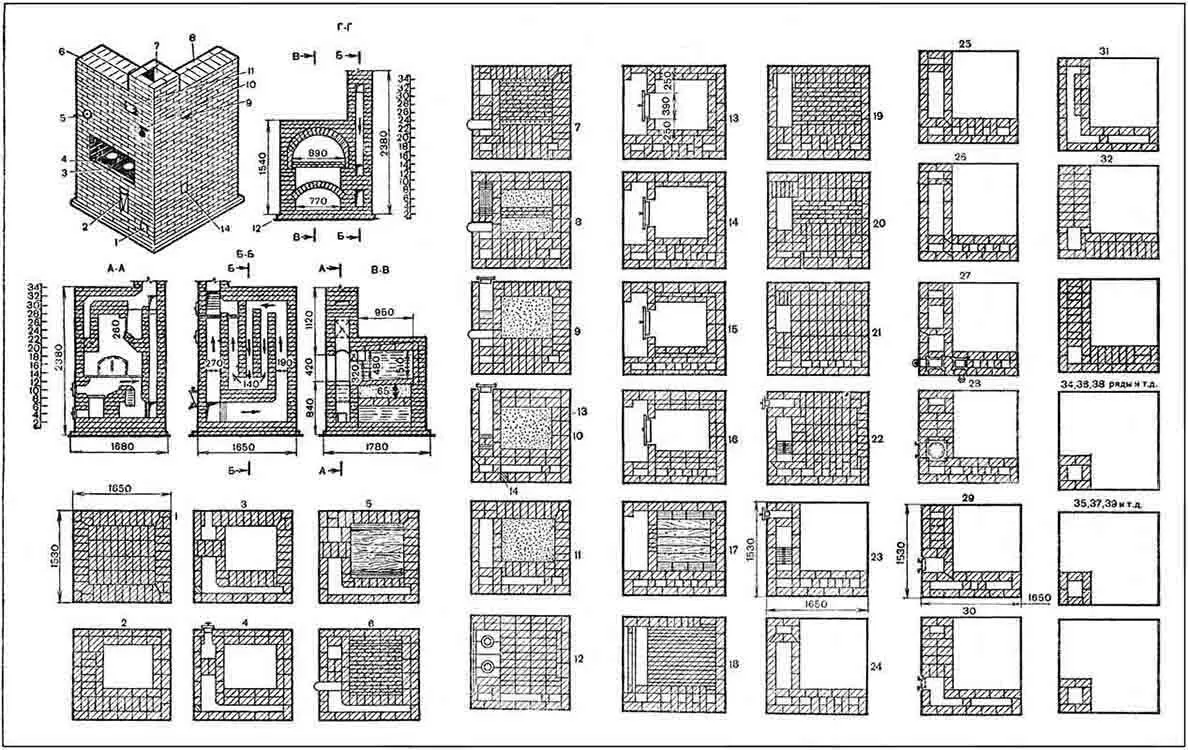

Рис. 71.Русская печь с плитой и обогревательным щитком:

1 — чистка; 2 — водогрейная коробка; 3 — шесток; 4 — чугунная плита; 5 — самоварник; 6 — перекрыша; 7 — труба; 8 — щиток обогревательный; 9, 10 — задвижки; 11 — вьюшка, закрываемая дверкой; 12 — гидроизоляция; 13 — засыпка; 14 — чистка 130х130 мм
