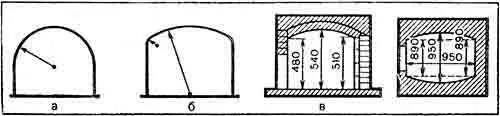

Рис. 68.Форма сводов:
а — полуциркульный; б — трехцентровый; в — бочкообразный
Свод любой формы следует класть одновременно с обеих сторон, начиная от пят к середине, до тех пор, пока не останется промежуток меньше, чем в четверть кирпича, в который закладывают замковый кирпич, обмазанный с трех сторон глиняным раствором. Этот кирпич должен с большим усилием входить в оставленное для него место, иногда его просто вбивают киянкой или поленом. Пяты или площадки в стенах для опоры свода вытесывают с нужным уклоном, который лучше всего проверять шаблоном.
Чтобы выложить свод из нечетного количества кирпичей, последний из которых будет замковым, свод следует рассчитать, то есть вычертить в натуре.
Прежде всего на засыпку насыпают песок, придают ему нужный уклон и на него без раствора укладывают кирпич как можно плотнее и ровнее. Затем на под насыпают мелкий песок и с помощью кирпича хорошо притирают отдельные неровности пода.
Класть под на глиняном растворе нельзя, так как он от нагревания обжигается, сильно схватывается с кирпичом и в дальнейшем при ремонте его трудно разобрать. Щели между кирпичами пода засыпают мелким песком или золой.
Легче всего выполнять глинобитные своды любой формы так, как это описано в разделе «Глинобитная печь».
Самоварники или душники могут быть в виде квадратного отверстия со вставленной дверкой, круглого самоварника из кровельной стали или просто отверстия, закрываемого металлической коробкой или деревянной чуркой, выполненной по форме отверстия. Для самоварника следует обязательно выводить отдельный канал, закрываемый задвижкой. Если его оставить без задвижки, то через него в зимнее время из помещения будет уходить много тепла и в канал проникать холодный воздух до самого самоварника. Ранее было сказано, что для лучшего удержания тепла в печи ставят вместо одной задвижки две или задвижку и вьюшку. Располагают их на расстоянии трех — пяти рядов одна над другой. Многие печники у начала трубы сначала ставят вьюшку, а над ней на нужном расстоянии задвижку. Если канал самоварника вывести так, чтобы он находился между вьюшкой и задвижкой, то при постановке самовара достаточно открыть только задвижку. Кроме того, задвижка над вьюшкой удобна тем, что при топке печи, для лучшего нагревания щитка или перетрубья, задвижку немного прикрывают, регулируя выход газов.
Печурки устраивают с одной или двух сторон печи, а иногда небольшую печурку с передней стороны, в которой хранят мелкие предметы. Печурки следует располагать так, чтобы они перекрывались не одним, а двумя-тремя рядами кладки. Ширину печурок следует делать 150–200 мм, высоту — 210 мм, перегородки между ними — в половину кирпича, что дает возможность перекрыть печурки целым кирпичом. Высоту печурок берут на два-три ряда кладки — 140–200 мм.
Рассмотрев основные детали русских печей и требования, предъявляемые к ним, можно приступить к кладке, строго соблюдая все порядовки и тщательно выполняя перевязку швов.
Простая русская печь несложная по устройству и уходу. Кладут из красного кирпича или изготавливают из глины (глинобитные) с применением минимального количества приборов — заслонки и дымовой задвижки.

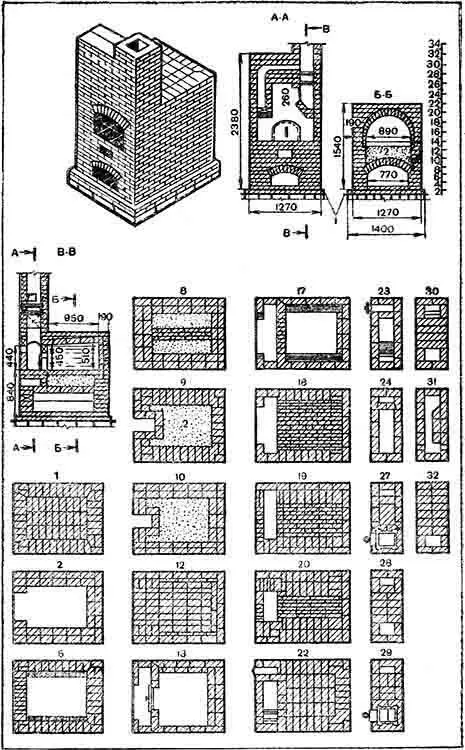

Самая простая печь (рис. 69) имеет размер: ширину — 1270 мм, длину — 1650, высоту — до потолка 2380, до полатей (перекрыша печи) — 1540 мм.
Рис. 69.Русская обыкновенная печь:
1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом
Теплоотдача печи: при одной топке в сутки — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке в сутки выделяют по 1200 ккал/ч, передняя стенка — 400 и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч.
Под шестком печи имеется подпечье (отверстие) для хранения ухватов, кочерги, совка и других приспособлений для топки.
Печью можно отапливать помещение площадью 20–30 кв. м.
Материалы: кирпич — 1610 штук; глина обыкновенная — 66 ведер; песок — 60 ведер; дымовая задвижка — 300х300 мм (лучше ставить две); самоварник — 130x130 мм; заслонка — 430x340 мм.
Класть печь следует строго по порядовкам, с тщательной перевязкой швов. Кирпич предварительно отбирают и самый лучший применяют для свода, стенок горнила и пода.
