Двадцать четвертый ряд кладут с таким расчетом, чтобы оставить внутри кладки замкнутую камеру, которая хорошо нагревается; ее в основном подключают в холодное время года. В этом ряду закладывают две чистки с левой стороны печи и с передней. В процессе кладки образуется большой горизонтальный канал.

Двадцать пятый ряд кладут, как предыдущий, только соблюдают перевязку швов и перекрывают самоварник.

Двадцать шестой ряд в процессе кладки перекрывает горизонтальный канал в двух местах с задней и левой сторон, с оставлением замкнутой внутренней камеры. Чистки при этом перекрывают.,

Двадцать седьмой ряд кладут согласно порядовке. С лицевой стороны с опорой на двадцать шестой ряд ставят задвижку. Замкнутая камера остается.

Двадцать восьмой ряд кладут по-другому. Замкнутая камера остается и образуется один большой горизонтальный канал вместо трех.

Двадцать девятый ряд аналогичен двадцать восьмому.

Тридцатый ряд перекрывает верх печи. Около задвижки нижнюю сторону кирпича стесывают на конус, и остается только один канал, направляемый в трубу.

Тридцать первый ряд вторым слоем кладки перекрывает верх печи с тщательным соблюдением перевязки швов. На нем устанавливают задвижку, закрывающую печь после топки.

Тридцать второй ряд является третьим слоем кладки верха печи или перекрыши. Выше его идет труба.

Тридцать третий ряд и другие показывают кладку трубы в пять кирпичей (пятерик), с оставлением канала размером 260х130 мм.

Русские печи бывают обыкновенными, то есть самыми простыми, со щитками и различных улучшенных конструкций (более сложные в изготовлении).

Обыкновенные печи имеют ряд недостатков. Они расходуют много топлива, из которого только 25–30 % выделяемого топливом тепла идет на нагревание печи, остальное уходит в трубу. Происходит это потому, что у печей нет никаких дымооборотов. Количество тепла, выделяемого печью, одинаково как зимой, так и летом. Печь прогревается только до уровня шестка или пода, остальная часть (800–900 мм от пола) остается холодной. Это приводит к большой разности температур воздуха: у потолка плюс 20–25 °C, а у пола около 0 °C. На полу часто замерзает вода, стены до уровня подоконников бывают холодными и сырыми. Поэтому в холодное время года приходится ставить печь-времянку, загромождающую помещение.

В предлагаемых вниманию конструкциях печей рассмотрены стандартные размеры, но они могут быть увеличены или уменьшены.

Рассмотрим детали простой обыкновенной русской печи без самоварника (рис. 67). В нижней части печи оставляют свободное пространство — подполье 1 для хранения различного инвентаря. Подполье перекрывают кирпичным сводом, бетонными плитами, кирпичной кладкой по стальным балкам (уголкам), иногда деревянным настилом 2 из толстых досок или пластин, но так, чтобы они опирались на стенки кладки минимум на 50 мм (лучше 100 мм). По деревянному настилу обязательно укладывают двух-, трехслойную войлочную изоляцию из вымоченного в глиняном растворе войлока и обитого сверху кровельной сталью, которую предварительно окрашивают с двух сторон. Эта изоляция предохраняет доски от излишнего нагревания и предупреждает высыпание засыпки 17 из-под пода 16. Швы между бетонными плитами промазывают любым раствором.

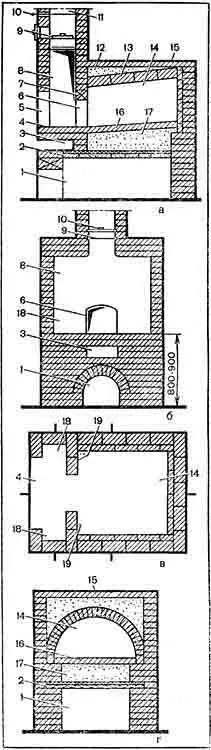

Рис. 67.Детали обыкновенной русской печи:

а — сбоку; б — спереди; в — в плане; г — по своду; 1 — подполье; 2 — деревянный настил; 3 — холодный печурок; 4 — шесток; 5 — окно шестка; 6 — чело или устье; 7 — газовый порог; 8 — перетрубье; 9 — вьюшка; 10 — задвижка; 11 — труба; 12 — засыпка; 13 — свод; 14 — варочная камера, или горнило; 15 — перекрыша; 16 — под; 17 — засыпка под подом; 18 — зольник; или очелок; 19 — щечки, или скулы

Часто в передней стенке печи образуют холодную печурку 3 для хранения мелкой посуды. С передней стороны на уровне пода печи, примерно на высоте 800–900 мм от пола, выкладывают шесток 4 (ровную площадку), над которым оставляют отверстие или окно 5 шестка. На шесток ставят посуду с различной пищей до варки или после.

Перекрывать шесток следует по уложенной угловой стали, которая должна находиться с наружной стороны печи, и полосовой сталью — с внутренней. Не следует применять для этой цели деревянные бруски. Во всех других случаях кладки печей в местах сильного нагрева не рекомендуется применять сталь; нагреваясь, она расширяется и расстраивает кладку.
