Александр Шепелев - Кладка печей своими руками

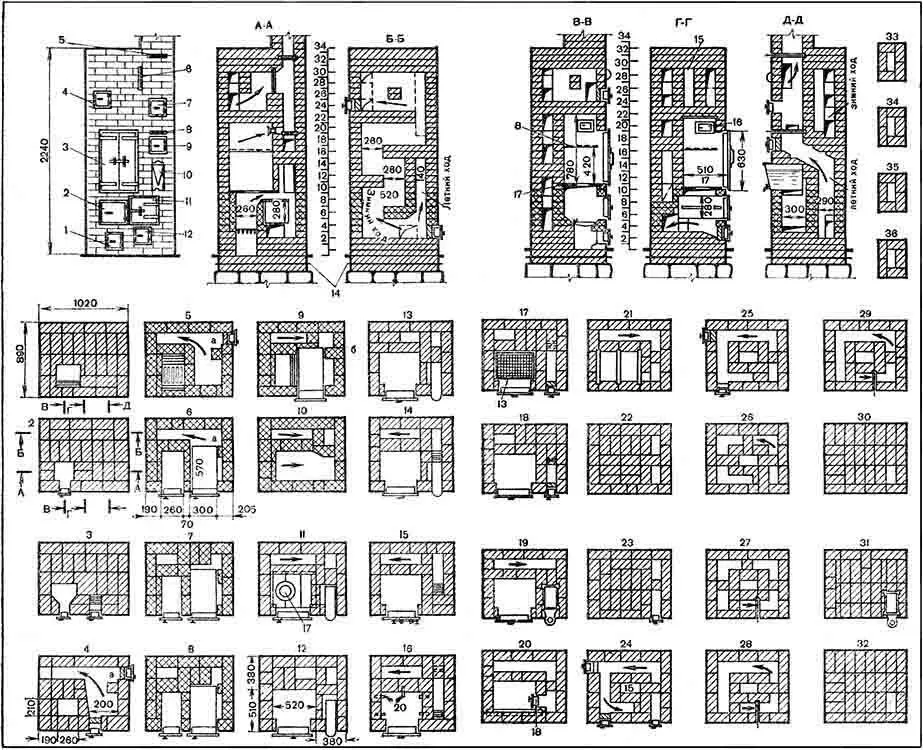

Pиc. 65.Отопительно-варочная печь конструкции И. Ф. Волкова:

1 — поддувало; 2 — топка; 3 — варочная камера; 4 — чистка; 5 — дымовая задвижка, закрывающая печь, после топки; 6 — задвижка, открываемая зимой; 7 — самоварник; 8 — задвижка, открываемая летом; 9 — чистка; 10 — водогрейная коробка; 11 — духовка; 12 — чистка; 13 — металлическая сетка в рамке; 14 — гидроизоляция; 15 — замкнутая внутренняя камера; 16 — канал для вентиляции камеры; 17 — чугунные плиты; 18 — вентиляционное отверстие с дверкой

Печь топят по-летнему и по-зимнему, регулируя движение горячих газов задвижками 6, 8. При топке по-летнему горячие газы проходят под плитой, духовым шкафом и водогрейной коробкой, а затем направляют сперва в одну, затем в другую камеру, нагревая их, и только после этого через задвижку в трубу (см. разрезы А — А и Б — Б).

Материалы: кирпич красный — 520 штук; огнеупорный — 100 штук (применяют для топливника и первого канала), который можно заменить обычным; глина обычная — 12 ведер; огнеупорная — 5 ведер; песок — 10 ведер; топочная дверка — 220х25 мм; пять дверок размером 130х130 мм для поддувала, чистки, и самоварника; дверка для варочной камеры — 380х640 мм; три дымовые задвижки — 130x240 мм; колосниковая решетка — 180х250 мм; две составные чугунные плиты с конфоркой и одна глухая размером 180x530 мм; духовой шкаф 300х280х570 мм; водогрейная коробка — 150х280х380 мм и решетка для сушки — 350x580 мм.

Такие приборы, как дверку для варочной камеры, духовки и решетки для сушки, нужно изготовить самим (рис. 66). Рамку дверки варочной камеры делают из угловой стали сечением 30х30 мм, а непосредственно дверку — двухпольной, состоящей из двух половинок. Рамку для однопольной дверки духовки также изготовляют из угловой стали. Решетка для сушки состоит из рамки, выполненной из угловой стали 25x25x30 мм с сеткой из оцинкованной стали, выполненной из проволоки диаметром 1 мм с ячейками 10х10 мм. Вместо стальной сетки можно применять алюминиевую, луженую, медную или латунную.

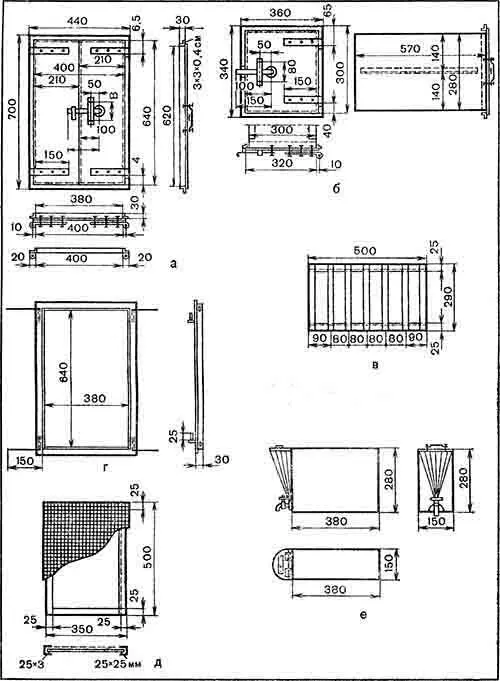

Рис. 66.Изготовление дверок, решеток, водогрейной коробки для отопительно-варочной печи:

а — дверка пищевой камеры; б — духовой шкаф; в — вставная решетка духового шкафа; г — рамка дверок пищевой камеры; д — рамка с сеткой для пищевой камеры (ячейки 10х10 мм); е — водогрейная коробка

Выложив фундамент и уложив гидроизоляцию, приступают к кладке печи точно по порядовкам, соблюдая тщательную перевязку швов.

Первый ряд — сплошной. С левой стороны печи оставляют зольник под поддувалом размером 250x250 мм. Для удобства очистки зольника с внутренней стороны укладываемый кирпич стесывают на конус.

Второй ряд кладут согласно порядовке, с установкой дверки поддувала, которая опирается на первый ряд.

Третий ряд кладут, как указано. С правой стороны на втором ряду выполняют чистку под духовкой размером 130х130 мм. Кладку поддувала сужают, стесывая кирпич с двух ее сторон.

В четвертом ряду с правой стороны закладывают чистку, опирая ее на третий ряд. В процессе кладки перекрывают дверку поддувала, оставляя отверстие над поддувалом размером 260х130 мм, которое в пятом ряду будет закрыто колосниковой решеткой, уложенной на четвертый ряд. Около чистки с правой стороны печи на расстоянии 190 мм от задней стенки кладут половину кирпича (рис. 66, а ), на который затем устанавливают духовку. Этот кирпич с внутренней стороны кладки закругляют.

Пятый ряд выполняют из огнеупорного кирпича (заштрихован клеточками). На нем укладывают колосниковую решетку так, чтобы она свободно лежала между кладкой, а зазор между ней и кладкой засыпают песком или золой. Кирпич вокруг решетки стесывают со всех сторон, чтобы образовалось как бы корыто, необходимое для того, чтобы на решетку скатывалось топливо (особенно уголь), и также укладывают половину кирпича (рис. 66, а ).

Шестой ряд выкладывают так. Сначала ставят на пятый ряд топочную дверку, чтобы она опиралась на ранее поставленные половинки кирпича и между поставленной духовкой и кирпичной кладкой оставался зазор шириной примерно 100 мм. Такая установка духовки образует канал, для закрытия которого на ранее уложенную половину кирпича устанавливают целый кирпич, которого хватает на четыре ряда кладки стенок печи.
